UPD720202K8-701-BAA-A

产品分类: 其他接口芯片
产品描述: Renesas Electronics USB 控制器, 支持USB 3.0, 48针
供应商型号: UNP-UPD720202K8-701-BAA-A
供应商: 海外现货
标准整包数: 1

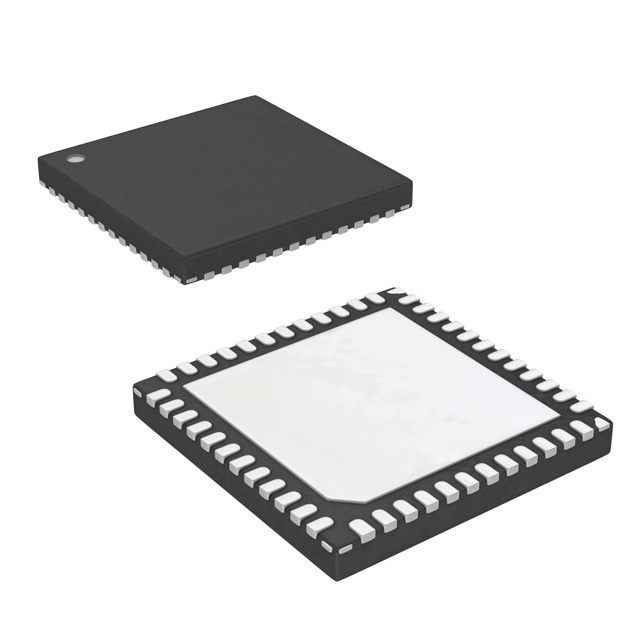

RENESAS ELECTRONICS 其他接口芯片 UPD720202K8-701-BAA-A

UPD720202K8-701-BAA-A概述

    # 高质量USB3.0 Host Controller μPD720201/μPD720202技术手册解析

    产品简介


    基本描述
    μPD720201 和 μPD720202 是由瑞萨电子生产的第三代USB 3.0主机控制器,符合通用串行总线3.0规范(USB 3.0 Spec)和英特尔可扩展主机控制器接口(xHCI)。这些控制器支持高达4个和2个USB 3.0 SuperSpeed端口。
    主要功能
    - 支持多达四个或两个USB 3.0 SuperSpeed端口。
    - 使用PCI Express® Gen 2系统接口总线,便于在包含PCI Express总线接口的系统上添加USB 3.0端口。
    - 能够实现高达5Gbps的传输速度。
    - 兼容USB 2.0标准,保证了向后兼容性。
    应用领域
    - 台式机和笔记本电脑
    - 平板电脑
    - 服务器
    - 数字电视、机顶盒、蓝光播放器/刻录机
    - 多媒体播放器、数字音频系统
    - 投影仪、多功能打印机
    - 存储设备、路由器、NAS等

    技术参数


    规格
    - 通用串行总线3.0规范版本1.0
    - PCI Express基础规范版本2.0
    - 英特尔可扩展主机控制器接口(xHCI)规范版本1.0
    - PCI Express卡机电规范版本2.0
    - PCI总线电源管理接口规范版本1.2
    - USB充电规范版本1.2
    性能参数
    - 支持的USB下游端口数量:μPD720201为4个,μPD720202为2个。
    - 封装类型:μPD720202支持68针QFN,尺寸为8mm x 8mm;μPD720201支持48针QFN,尺寸为7mm x 7mm。
    - 系统时钟:24MHz晶体
    - 电源电压:3.3V和1.05V
    - 温度范围:-40°C到85°C

    产品特点和优势


    特殊功能
    - 较高的有效吞吐量。
    - 改进的功耗表现。
    - 采用小型封装以节省空间。
    - 支持从系统BIOS下载固件。
    优势
    - 卓越的数据传输性能,最高可达5Gbps。
    - 功耗降低,适用于移动设备,例如延长笔记本电脑电池寿命。
    - 与USB 2.0标准完全兼容,支持广泛的设备连接。
    - 易于集成,支持简化的设计和布线。

    应用案例和使用建议


    应用案例
    在典型的桌面计算机和笔记本电脑中,μPD720201和μPD720202可以作为扩展卡直接插入主板上的PCI Express插槽,从而增加额外的USB 3.0端口,提高数据传输效率。
    使用建议
    - 在设计电路时应注意系统的功耗管理和热辐射特性,确保良好的散热条件。
    - 在系统初始化过程中,正确配置系统BIOS,确保μPD720201/202能够识别并启用USB 3.0功能。

    兼容性和支持


    兼容性
    - 与各种USB 3.0设备兼容。
    - 兼容PCI Express插槽和标准。
    支持和服务
    - 瑞萨电子提供技术支持和软件更新服务。
    - 用户可以通过官方渠道获得固件升级包。

    常见问题与解决方案


    常见问题
    - 数据传输速率低。
    - 设备无法识别。
    解决方案
    - 检查设备是否支持USB 3.0。
    - 确保操作系统已经安装了必要的驱动程序。
    - 检查硬件连接是否稳定。

    总结和推荐


    产品评价
    μPD720201/μPD720202以其卓越的数据传输能力和高效能的低功耗设计,在多种设备和应用场景中表现优异。特别是对于需要高数据传输速度的应用场景,如多媒体传输和大型文件存储,这款产品具有很高的竞争力。
    推荐意见
    鉴于其强大的功能和广泛的应用场景,我强烈推荐使用μPD720201/μPD720202 USB 3.0主机控制器。无论是桌面计算机、服务器还是便携式设备,该产品都能满足高性能需求并提供可靠的性能。

UPD720202K8-701-BAA-A参数

参数
长*宽*高 7mm(长度)*7mm(宽度)
通用封装 QFN
安装方式 贴片安装
应用等级 商业级
零件状态 在售
包装方式 托盘

UPD720202K8-701-BAA-A厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

UPD720202K8-701-BAA-A数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 其他接口芯片 RENESAS ELECTRONICS UPD720202K8-701-BAA-A UPD720202K8-701-BAA-A数据手册

UPD720202K8-701-BAA-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
