ISL1557IRZ-T7

产品分类: 其他接口芯片
产品描述: ADSL Driver Dual 16-Pin QFN EP T/R
供应商型号: 20-ISL1557IRZ-T7TR-ND
供应商: Digi-Key
标准整包数: 1

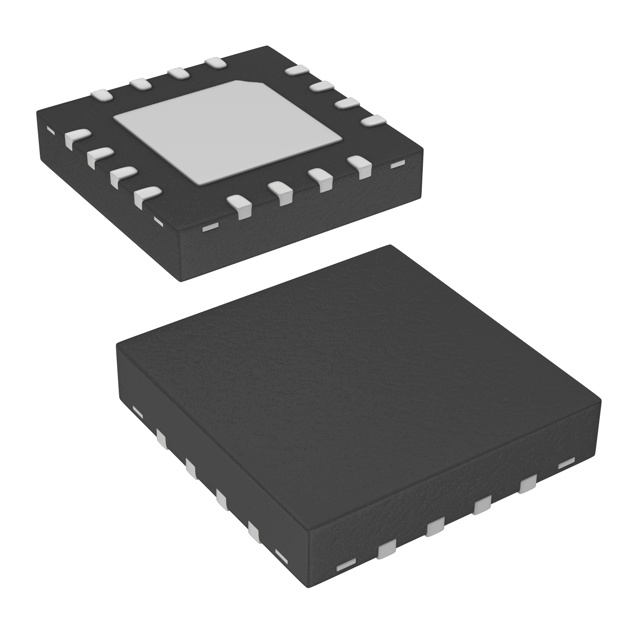

RENESAS ELECTRONICS 其他接口芯片 ISL1557IRZ-T7

ISL1557IRZ-T7概述

    # ISL1557 双运算放大器技术手册解析

    产品简介


    ISL1557 是一款专为 DMT(离散多音频)架构的 ADSL2+ 和 VDSL 线路驱动设计的双运算放大器。这款器件具有高驱动能力,单个放大器的驱动电流高达 750mA,而每个放大器的供电电流仅需 6mA,工作电压范围为 4.5V 到 12V。它适用于 VDSL2 和 ADSL 线路驱动的场景,尤其是需要输出功率为 21dBm 的应用场景。ISL1557 在工业温度范围内(-40°C 至 +125°C)表现出色,适合多种线驱动应用,包括 VDSL2 线路驱动、电力线通信线路驱动和 ADSL2+ 用户端设备线路驱动。

    技术参数


    ISL1557 的主要技术参数如下:
    - 输出功率:最高可达 21dBm
    - 驱动能力:从 +12V 电源提供高达 750mA 的电流
    - 差分输出驱动:20VP-P 差分输出驱动到 21Ω 负载
    - 失真度:典型值为 -80dBc(150kHz)
    - 低静态电流:每个放大器仅 6mA 静态电流
    - 带宽:高达 300MHz
    - 温度范围:
    - FRZ: -40°C 至 +125°C
    - IRZ, IUEZ: -40°C 至 +85°C
    - 保护机制:热关断

    产品特点和优势


    ISL1557 具有多项独特功能和优势:
    - 高驱动能力和低功耗:每个放大器的驱动能力高达 750mA,同时保持低功耗。
    - 宽泛的工作温度范围:可适用于极端温度环境,特别适合工业应用。
    - 低失真度:典型值为 -80dBc(150kHz),确保信号质量。
    - 易于配置:通过控制引脚 C0 和 C1,用户可以根据需求调整功耗和性能之间的平衡。

    应用案例和使用建议


    应用案例
    - VDSL2 线路驱动:适用于宽带互联网接入。
    - ADSL2+ 用户端设备线路驱动:适用于家庭网络设备。
    - 电力线通信线路驱动:在电力线上传输数据信号。
    使用建议
    - 电路布局:采用良好的 PCB 布局,建议使用接地平面以减少噪声干扰。
    - 电源旁路:每个电源引脚必须良好旁路,以降低振荡风险。推荐使用 4.7µF 钽电容和 0.1µF 陶瓷电容。
    - 寄生电容:避免在反相输入引脚处引入过多寄生电容,以免影响交流性能。
    - 反馈电阻选择:为了获得最优的频率响应,可以选择适当的反馈电阻值。推荐使用 750Ω 的反馈电阻。

    兼容性和支持


    ISL1557 提供两种封装选项:
    - 16 引脚 QFN 封装:适用于单/双电源应用。
    - 10 引脚 HMSOP 封装:仅适用于单电源应用。
    厂家提供全面的技术支持,包括在线文档、产品页面和应用指南。用户可以访问官方网站获取更多资源和支持。

    常见问题与解决方案


    常见问题及解决方案
    - Q: 如何避免信号失真?
    - A: 确保合适的反馈电阻选择和电路布局,特别是减少寄生电容对反相输入的影响。

    - Q: 如何降低功耗?
    - A: 使用 C0 和 C1 控制引脚将器件置于低功耗模式,例如设置 C0 = 0V, C1 = 5V 进入低功耗模式。

    总结和推荐


    综合评估
    ISL1557 是一款高性能的双运算放大器,具备高驱动能力、低功耗和宽泛的工作温度范围,非常适合多种线路驱动应用。其独特的控制机制使其能够根据应用需求灵活调整功耗和性能。
    推荐结论
    强烈推荐 ISL1557 用于需要高驱动能力和低功耗的线驱动应用场景。无论是工业环境还是家庭网络设备,ISL1557 都能提供卓越的性能和可靠性。

ISL1557IRZ-T7参数

参数
长*宽*高 4mm*4mm*880μm
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

ISL1557IRZ-T7厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ISL1557IRZ-T7数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 其他接口芯片 RENESAS ELECTRONICS ISL1557IRZ-T7 ISL1557IRZ-T7数据手册

ISL1557IRZ-T7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 2.093 ¥ 17.6858
库存: 5000
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 17685.8
