89HPES5T5ZBBCG

产品分类: 其他接口芯片
产品描述: PCI Express Switch Mux/Demux 5Lanes 5 Port 1-CH 196-Pin CABGA Tray
供应商型号: 89HPES5T5ZBBCG
供应商: 国内现货
标准整包数: 126
RENESAS ELECTRONICS 其他接口芯片 89HPES5T5ZBBCG

89HPES5T5ZBBCG概述


    产品简介


    89HPES5T5 PCI Express Switch产品介绍
    IDT(Integrated Device Technology)公司的89HPES5T5是一款高性能PCI Express交换芯片,属于IDT PRECISE™系列,旨在提供高效、低延迟的I/O连接解决方案。该产品支持PCI Express Base规范版本1.1,具备五个PCI Express通道和五个交换端口,适用于各种需要高带宽、低延迟的应用场景。其主要功能包括PCI Express上游和下游端口之间的连接与切换,支持多达四个下游端口,并且可以灵活配置以适应不同的系统需求。

    技术参数


    - 总线类型:PCI Express
    - 通道数量:5个通道
    - 端口数量:5个端口
    - 上行端口:x1
    - 下行端口:x1
    - 最大吞吐量:每个通道2.5 Gbps,总计20 Gbps
    - 总线标准:PCI Express Base规范版本1.1
    - 流量类别:支持8个流量类别
    - 虚拟通道:1个虚拟通道
    - 支持的最大有效载荷大小:256字节
    - 热插拔支持:支持PCI Express原生热插拔
    - 电源管理:支持PCI Power Management Interface (PCI-PM 1.2),支持高级配置和电源接口规范(ACPI)
    - 热插拔I/O扩展器:兼容PC主板上的热插拔I/O扩展器
    - 可靠性、可用性和可服务性(RAS)特性:内部端到端奇偶校验保护,支持高级错误报告

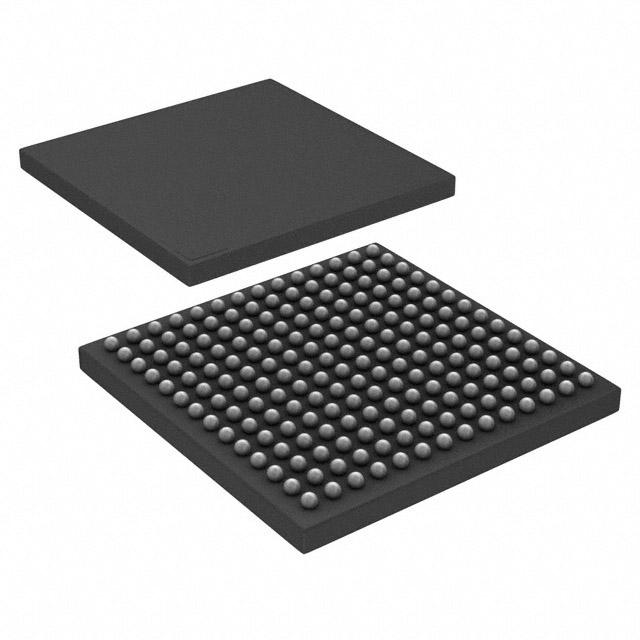

    - 封装类型:15mm x 15mm 196球BGA,1mm球间距
    - GPIO数量:11个通用输入输出引脚
    - 测试和调试功能:内置伪随机位流生成器,支持多种SerDes测试模式,可通过SMBus读写内部寄存器,支持强制链接训练和任何模式切换,提供统计和性能计数器

    产品特点和优势


    89HPES5T5的主要优势在于其高性能的PCI Express切换能力和灵活性。它采用低延迟的直通式交换架构,确保数据传输的效率和速度。此外,该芯片集成了大量的内部组件,无需外部组件即可运行,从而简化了设计并降低了成本。另外,89HPES5T5还提供了强大的测试和调试功能,支持多种SerDes测试模式,确保系统在各种条件下的稳定运行。这些特点使其在各种高要求的应用场景中表现出色,特别是在需要高速、低延迟的数据传输的应用环境中。

    应用案例和使用建议


    应用案例
    1. 数据中心服务器:89HPES5T5可以在数据中心环境中用于服务器间的高速互联,提升整体系统的处理能力。
    2. 嵌入式系统:适用于需要高带宽和低延迟的数据通信的嵌入式系统,如工业自动化控制。
    3. 高性能计算:在高性能计算环境中,该芯片能够加速数据传输,提高计算效率。
    使用建议
    1. 确保所有输入信号正确配置:对于未使用的输入信号,必须将其拉至适当的电平,以避免对芯片正常工作的干扰。
    2. 考虑电源管理:在系统设计时,应合理利用89HPES5T5的电源管理功能,降低功耗并提高系统的能源效率。
    3. 充分利用测试和调试功能:利用芯片提供的测试模式和性能计数器,定期检查系统状态,确保系统的稳定性和可靠性。

    兼容性和支持


    89HPES5T5支持与多种类型的设备和系统进行互连,特别是那些符合PCI Express标准的系统。IDT公司为用户提供全面的技术支持和售后服务,包括硬件和软件方面的技术支持,确保用户能够顺利部署和使用该产品。此外,IDT还提供了详细的文档和技术资源,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    1. Q: 如何配置GPIO引脚的功能?
    - A: 可通过软件控制或使用SMBus来配置GPIO引脚的功能。具体配置方法请参考相关文档。
    2. Q: 如何实现热插拔支持?
    - A: 通过配置芯片的热插拔功能和使用外接I/O扩展器来实现热插拔支持。详细步骤参见数据手册。
    3. Q: 如何启用电源管理功能?
    - A: 在系统初始化时,通过设置相关的配置寄存器来启用电源管理功能。具体设置方法请参阅数据手册。

    总结和推荐


    89HPES5T5是一款高性能、高可靠性的PCI Express交换芯片,适合在需要高带宽和低延迟的应用场景中使用。其强大的技术规格、丰富的功能和良好的兼容性使其成为一种极具竞争力的产品。通过充分了解和合理配置该芯片的各项功能,用户可以最大限度地发挥其性能优势,提升系统的整体表现。综上所述,我们强烈推荐用户选用89HPES5T5来构建高性能的系统解决方案。

89HPES5T5ZBBCG参数

参数
长*宽*高 15mm*15mm*1.4mm
通用封装 BGA
安装方式 贴片安装
应用等级 商用级
零件状态 停产
包装方式 托盘

89HPES5T5ZBBCG厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

89HPES5T5ZBBCG数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 其他接口芯片 RENESAS ELECTRONICS 89HPES5T5ZBBCG 89HPES5T5ZBBCG数据手册

89HPES5T5ZBBCG封装设计

查看详情并下载
Symbol
Footprint
3D Model
