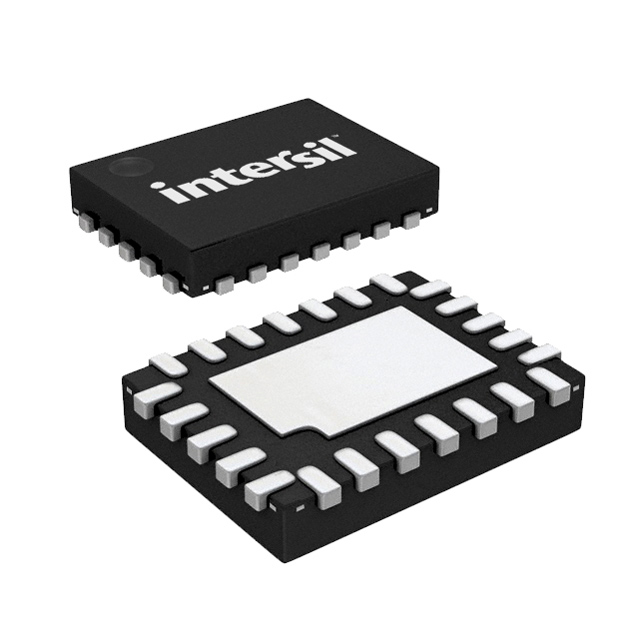

ISL15102IRZ

产品分类: 其他接口芯片
产品描述: ADSL Driver Dual 24-Pin QFN EP
供应商型号: 2838435
供应商: 海外现货
标准整包数: 1
RENESAS ELECTRONICS 其他接口芯片 ISL15102IRZ

ISL15102IRZ概述

    ISL15102 单端口电力线通信差分驱动器技术手册

    产品简介


    ISL15102是一款专为电力线通信(PLC)应用设计的单端口差分驱动器。该器件具备高线性度,特别适合于正交频分复用(OFDM)模式下的PLC调制解调器链接。它能够在高负载情况下提供稳定的信号传输,同时具有内置热保护功能,可在内部温度达到150°C时自动关机以防止损坏。

    技术参数


    - 基本参数
    - 工作温度范围:-40°C 至 +85°C
    - 存储温度范围:-65°C 至 +150°C
    - 绝对最大电压:-0.3V 至 +30V
    - 管脚配置:24引脚QFN封装
    - 封装形式:小尺寸(4mm x 5mm)的24引脚QFN封装
    - 电气特性
    - 工作电压:+8V 至 +28V
    - 频率响应:小信号带宽可达90MHz,大信号带宽可达60MHz
    - 压摆率:900V/µs
    - 失真:在200kHz时总谐波失真(THD)为-86dB,在3MHz时THD为-70dB
    - 输出噪声:输入噪声电流典型值为1.5pA/√Hz,输出噪声电压典型值为128nV/√Hz
    - 功耗与热性能
    - 功耗:最高功率损耗3.38W
    - 热阻:θJA典型值为38°C/W

    产品特点和优势


    - 高线性度:适用于高频传输,特别适合OFDM调制。
    - 热保护:内置热保护机制,避免过热损坏。
    - 低失真:在高频率下保持较低的THD,适用于高速数据传输。
    - 紧凑封装:采用小尺寸QFN封装,节省PCB空间。

    应用案例和使用建议


    - 典型应用电路:见图1所示的应用电路,可用于各种电力线通信系统中。
    - 使用建议:
    - 放置适当的系列电阻以减少寄生电容的影响,尤其是在驱动电容性负载时。
    - 紧密布置反馈电阻和增益电阻,以减少寄生电容,提高动态性能。

    兼容性和支持


    - 兼容性:ISL15102可以与同类产品如ISL15100、ISL1571和ISL15110互换使用。
    - 技术支持:更多相关信息可访问官方网站获取。

    常见问题与解决方案


    - 问题:在高负载情况下出现不稳定传输。
    - 解决办法:添加适当大小的系列电阻以稳定信号传输。
    - 问题:内部温度过高导致关机。
    - 解决办法:增加散热措施,如安装散热片或使用风扇。

    总结和推荐


    ISL15102凭借其出色的线性度、高频率响应和紧凑封装,非常适合用于电力线通信系统中的差分驱动。尽管价格稍高,但其高性能和广泛的应用场景使其成为市场上的有力竞争者。强烈推荐在电力线通信领域寻求高性能解决方案的工程师选择ISL15102。
    通过上述分析可以看出,ISL15102是一款性能卓越、适用广泛的电力线通信差分驱动器。无论是对现有系统的升级还是新项目的开发,ISL15102都是一个值得考虑的选择。

ISL15102IRZ参数

参数
通用封装 QFN-24
安装方式 贴片安装
零件状态 在售
包装方式 管装

ISL15102IRZ厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ISL15102IRZ数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 其他接口芯片 RENESAS ELECTRONICS ISL15102IRZ ISL15102IRZ数据手册

ISL15102IRZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 15.8595
10+ ¥ 15.2495
25+ ¥ 14.6395
50+ ¥ 13.6635
100+ ¥ 13.4196
250+ ¥ 13.4196
500+ ¥ 13.1756
1000+ ¥ 13.1756
库存: 481
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 15.85
