UPD720202K8-711-BAA-A

产品分类: 其他接口芯片
产品描述: Renesas Electronics USB 控制器, 支持USB 3.0, 48针
供应商型号: 3213722
供应商: 海外现货
标准整包数: 1
RENESAS ELECTRONICS 其他接口芯片 UPD720202K8-711-BAA-A

UPD720202K8-711-BAA-A概述


    产品简介


    产品名称:PD720201/ PD720202 ASSP (USB3.0 HOST CONTROLLER)
    产品类型:第三代通用串行总线控制器(USB3.0)
    主要功能:
    - 支持USB3.0、SuperSpeed(5 Gbps)、Hi-Speed(480 Mbps)、Full-Speed(12 Mbps)及Low-Speed(1.5 Mbps)的数据传输速率。
    - 符合Universal Serial Bus 3.0 Specification和Intel的eXtensible Host Controller Interface (xHCI)规范。
    - 兼容USB Legacy Support功能。
    - 支持多种操作系统和外围设备的连接。
    应用领域:
    - 桌面和笔记本电脑
    - 平板电脑
    - 服务器
    - PCI Express卡/Express卡
    - 数字电视
    - 机顶盒
    - BD播放器/记录器
    - 媒体播放器
    - 数字音频系统
    - 投影仪
    - 多功能打印机
    - 存储设备
    - 路由器
    - 网络存储系统(NAS)等

    技术参数


    - 支持速度:
    - Low-Speed (1.5 Mbps)
    - Full-Speed (12 Mbps)
    - Hi-Speed (480 Mbps)
    - SuperSpeed (5 Gbps)

    - 端口数量:
    - PD720201:支持最多4个SuperSpeed端口
    - PD720202:支持最多2个SuperSpeed端口

    - 电源供应:
    - VDD33:+3.3 V
    - VDD10:+1.05 V
    - AVDD33:+3.3 V(模拟电路)

    - 接口标准:
    - 遵循PCI Express Gen2标准,支持Latency Tolerance Reporting ECN
    - 遵循PCI Express Card Electromechanical Specification Rev. 2.0
    - 遵循ExpressCard标准Release 1.0
    - 支持USB Battery Charging Specification Rev. 1.2和相关便携式设备充电模式
    - 兼容性:
    - 与USB2.0标准完全兼容且向后兼容
    - 温度范围:
    - PD720201K8-701-BAC-A 和 PD720202K8-701-BAA-A:0至85°C
    - PD720201K8-711-BAC-A 和 PD720202K8-711-BAA-A:40至85°C

    产品特点和优势

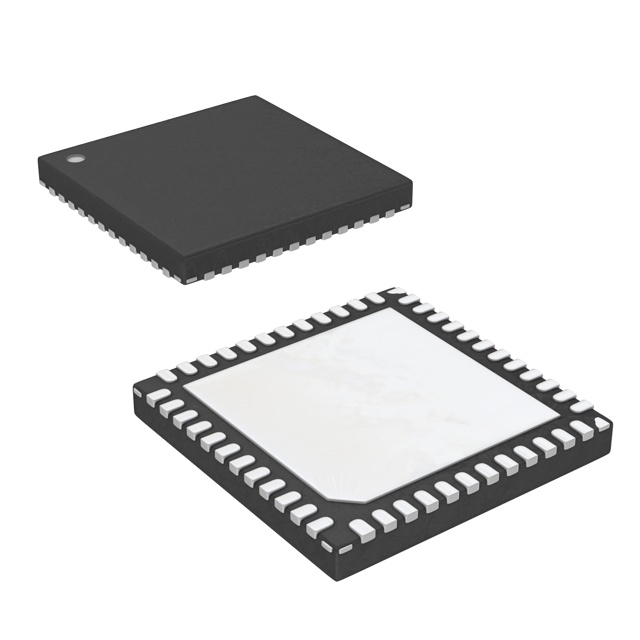

    - 小封装设计:采用68针QFN (8 x 8)和48针QFN (7 x 7)的小型封装,易于集成到各种设备中。
    - 高性能数据传输:支持高达5 Gbps的SuperSpeed数据传输速率,是USB2.0的十倍。
    - 低功耗:在保证高性能的同时降低功耗,适合用于移动计算设备如笔记本电脑和平板电脑。
    - 全面兼容性:兼容广泛的外围设备和不同标准,如PCI Express Gen2、ExpressCard、USB Battery Charging等。
    - 灵活配置:支持通过系统BIOS或软件下载固件,便于灵活配置和升级。

    应用案例和使用建议


    应用案例
    - 桌面和笔记本电脑:集成于笔记本电脑和台式机,提供快速数据传输和充电功能。
    - 数字电视和机顶盒:增强多媒体设备的数据传输能力,提升用户体验。
    - 媒体播放器:支持高带宽数据流传输,提升视频和音频播放质量。
    使用建议
    - 电源管理:确保稳定的电源供应,特别是在多端口应用中要合理分配电力。
    - 固件更新:定期检查并更新固件以获取最新功能和安全改进。
    - 信号完整性:在布线时注意信号完整性,减少干扰和失真。

    兼容性和支持


    - 兼容性:该产品支持多种设备接口标准,如PCI Express Gen2、ExpressCard、USB Battery Charging等。
    - 支持和维护:厂商提供了详细的用户手册和技术支持服务,可以通过官方渠道获取固件更新和其他技术支持。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 固件更新失败 | 检查电源供应是否稳定,尝试重新下载固件 |
    | 过电流保护误触发 | 检查过电流输入信号线是否正确连接 |
    | 无法识别USB设备 | 检查USB连接线和端口是否正常,重启设备 |

    总结和推荐


    综合评估:
    - 优点:高性能数据传输,兼容性强,灵活的电源管理和固件更新机制。
    - 市场竞争力:适合需要高速数据传输和低功耗的应用场景,如笔记本电脑、平板电脑和存储设备等。
    - 适用性:广泛适用于桌面电脑、笔记本电脑、平板电脑和便携式存储设备等多种场景。
    推荐:
    PD720201和PD720202是优秀的USB3.0主机控制器,特别适合需要高性能和低功耗的应用场景。强烈推荐给需要快速数据传输能力和多种标准兼容性的用户。

UPD720202K8-711-BAA-A参数

参数
长*宽*高 7mm(长度)*7mm(宽度)
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 托盘

UPD720202K8-711-BAA-A厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

UPD720202K8-711-BAA-A数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 其他接口芯片 RENESAS ELECTRONICS UPD720202K8-711-BAA-A UPD720202K8-711-BAA-A数据手册

UPD720202K8-711-BAA-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
