首页  >  产品百科  >  ZSC31014EAG1-R

ZSC31014EAG1-R

产品分类: 其他接口芯片
产品描述: Sensor and Detector Interface 5.5V I2C Interface 8-Pin SOIC N T/R
供应商型号: ZSC31014EAG1-R
供应商: 国内现货
标准整包数: 10
RENESAS ELECTRONICS 其他接口芯片 ZSC31014EAG1-R

ZSC31014EAG1-R概述

    ZSC31014 RBiciLite TM 数字输出传感器信号调理器

    产品简介


    ZSC31014 RBiciLite TM 是一款高精度的模拟到数字转换芯片,专为桥式传感器信号的放大和转换设计。该芯片适用于各种类型的传感器,包括压力传感器、加速度传感器、温度传感器等。它主要用于工业自动化、医疗设备、白色家电、消费电子产品等多个领域。

    技术参数


    - 电源电压范围: 2.7V 至 5.5V
    - 功耗: 最低电流消耗 70μA(取决于采样率)
    - 工作温度范围: -40°C 至 +125°C
    - 数字接口: I2C 或 SPI 接口
    - 采样速率: 超过 2kHz
    - 分辨率: 14位
    - 精度: ±0.1% FSO (-25°C 至 +85°C), ±0.25% FSO (-40°C 至 +125°C)
    - 内部诊断功能: EEPROM 签名检查、桥连接检测、桥短路检测

    产品特点和优势


    - 高精度:具有极高的测量精度,在宽广的工作温度范围内仍能保持±0.1% FSO的精度。
    - 快速响应:从上电到数据输出仅需3毫秒。
    - 灵活配置:通过I2C接口可实现PC控制配置和单次数字校准,同时SPI选项可用于测量模式。
    - 集成诊断功能:内置EEPROM签名检查、桥连接检测和桥短路检测等功能,提高系统安全性和可靠性。
    - 低功耗模式:低功耗睡眠模式下的电流消耗小于2μA,延长电池寿命。

    应用案例和使用建议


    - 应用案例:
    - 工业自动化:楼宇自动化、数据记录器、压力计、泄漏检测监控。
    - 医疗设备:输液泵、血压计、气垫床、睡眠监测仪。
    - 家用电器:液体水平测量、制冷剂测量。
    - 消费电子产品:体征监测、便携式监测仪、桌面天气站、浴室秤、玩具/游戏。
    - 使用建议:
    - 在选择ZSC31014时,应确保其工作温度范围符合您的应用需求。
    - 使用I2C接口进行配置和校准,可以大大简化安装过程。
    - 在高温或低温环境中使用时,要特别注意确保供电电压稳定以避免影响测量精度。

    兼容性和支持


    - 兼容性: ZSC31014可以与几乎所有的压阻式桥式传感器兼容。通过I2C接口,可以方便地进行配置和校准。
    - 支持:
    - 评估套件: ZSC31014 KIT 提供完整的通信板、传感器板、USB线缆等组件,便于测试和开发。
    - 应用笔记: 提供详细的应用指南和校准步骤。
    - 大规模校准解决方案: 支持大批量生产时的校准需求。

    常见问题与解决方案


    - Q1: 如何配置ZSC31014的增益设置?
    - A1: 可以通过I2C接口进行增益配置。具体配置步骤请参考数据手册第X章。

    - Q2: ZSC31014能否工作在低功耗模式下?
    - A2: 可以。低功耗模式下的电流消耗小于2μA,有助于延长电池寿命。

    总结和推荐


    ZSC31014 RBiciLite TM 是一款高度集成的数字输出传感器信号调理器,具有高精度、快速响应、灵活性强和低功耗等特点。其独特的内部诊断功能使其在安全关键应用中表现出色。如果你需要一个可靠的传感器信号处理解决方案,ZSC31014是一个非常值得推荐的选择。此外,其广泛的应用范围和支持服务也使得该产品在多种应用场景中都具有良好的表现。

ZSC31014EAG1-R参数

参数

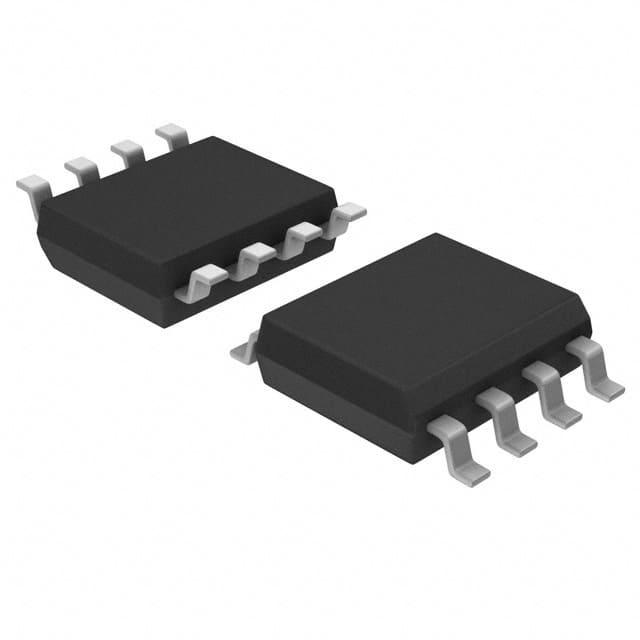

通用封装 SOIC-8
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

ZSC31014EAG1-R厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ZSC31014EAG1-R数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 其他接口芯片 RENESAS ELECTRONICS ZSC31014EAG1-R ZSC31014EAG1-R数据手册

ZSC31014EAG1-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 20.4813
200+ ¥ 19.1705
1000+ ¥ 18.3512
库存: 3148
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 204.81
直接购买
加入购物车
