HIP9011ABZ

产品分类: 其他接口芯片
产品描述: Renesas Electronics 成帧器, 6位
供应商型号: 3381521
供应商: 海外现货
标准整包数: 1

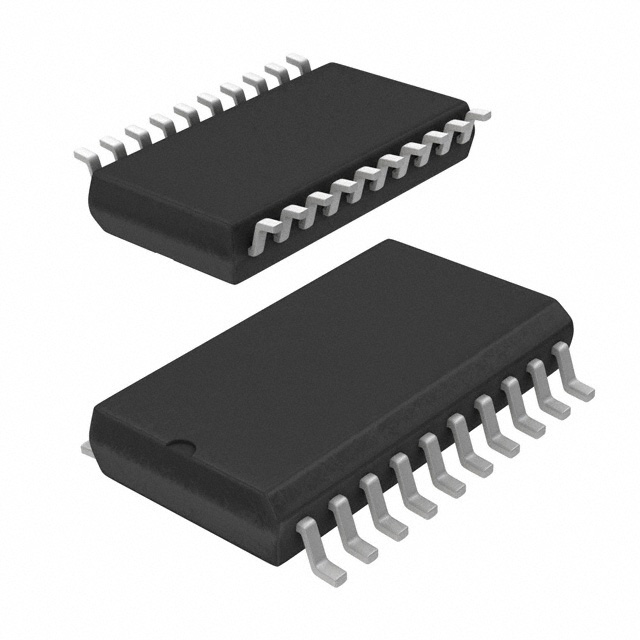

RENESAS ELECTRONICS 其他接口芯片 HIP9011ABZ

HIP9011ABZ概述


    产品简介


    产品名称: HIP9011发动机敲击信号处理器
    产品类型: 电子元器件,适用于内燃机监测和控制系统
    主要功能: 检测内燃机中的预爆震(敲击或乒乓现象)
    应用领域: 内燃机监测系统、模拟信号处理

    技术参数


    - 电源电压范围: -0.5V 至 7.0V
    - 输入电压范围: -0.5V 至 7.0V
    - 输出电压范围: -0.5V 至 7.0V
    - 工作温度范围: -40°C 至 125°C
    - 最大存储温度范围: -65°C 至 150°C
    - 绝对最大额定值:
    - 引脚电压: 7.0V 最大
    - 外部时钟频率: 最高 24MHz(4MHz, 5MHz, 6MHz, 8MHz, 10MHz, 12MHz, 16MHz, 20MHz, 24MHz)
    - 电气特性:
    - 静态供电电流: 5.0mA 至 8.0mA
    - 低输入电压: 30% VDD
    - 高输入电压: 70% VDD
    - 内部拉高电流: 50μA
    - 内部拉低电流: 50μA
    - 低输出电压: 0.01V 至 0.30V
    - 高输出电压: 4.8V 至 5.0V

    产品特点和优势


    - 双传感器输入: 支持双传感器,适用于 V 型发动机
    - 微处理器可编程: 通过 SPI 接口实现精确控制
    - 精确稳定的滤波器元件: 提供 64 步可调滤波器特性
    - 数字可编程增益: 64 步可调
    - 温度范围宽广: -40°C 至 125°C
    - 无铅材料及工艺: 罗氏认证 (RoHS),可兼容无铅和铅焊接操作

    应用案例和使用建议


    应用案例:
    - 内燃机监测系统: 检测预爆震现象,确保发动机平稳运行
    - 模拟信号处理: 当需要可控滤波特性时
    使用建议:
    - 安装调试: 确保输入传感器正确连接,避免引脚悬空
    - 配置微处理器: 使用 SPI 接口对滤波器参数进行优化配置
    - 噪声抑制: 选择合适的滤波器带宽以抑制背景噪声

    兼容性和支持


    - 引脚兼容性: 20 针 SOIC 封装
    - 支持和维护: 提供详细的技术手册和 SPI 通讯协议文档,厂商提供技术支持

    常见问题与解决方案


    1. 问题: 输出信号不稳定
    - 解决方案: 检查引脚连接,确保所有引脚都正确接地并使用合适容量的电容进行旁路
    2. 问题: 无法检测到预爆震信号
    - 解决方案: 重新配置 SPI 参数,优化滤波器设置
    3. 问题: 工作温度范围超出限制
    - 解决方案: 更换符合温度要求的散热材料

    总结和推荐


    总结:
    HIP9011 是一款高性能的发动机敲击信号处理器,具备宽泛的工作温度范围和多种可编程特性,使其适用于各种复杂工况下的内燃机监测系统。其双传感器输入和支持多种频率选择使其在 V 型发动机的应用中表现出色。
    推荐:
    我们强烈推荐使用 HIP9011 作为内燃机监测系统的首选电子元器件。其卓越的性能、丰富的配置选项和广泛的工作温度范围使其成为市场上最具竞争力的产品之一。

HIP9011ABZ参数

参数
长*宽*高 13mm*7.6mm*2.35mm
通用封装 SOIC-20
安装方式 贴片安装
零件状态 在售
包装方式 散装,管装

HIP9011ABZ厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

HIP9011ABZ数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 其他接口芯片 RENESAS ELECTRONICS HIP9011ABZ HIP9011ABZ数据手册

HIP9011ABZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 25.9091
10+ ¥ 23.2145
100+ ¥ 22.8
250+ ¥ 22.8
380+ ¥ 22.8
库存: 319
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 25.9
