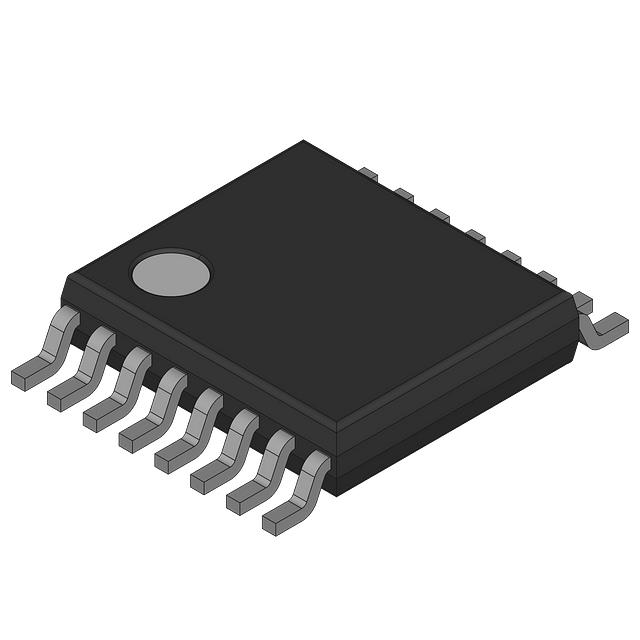

ICL3221CVZ

产品分类: 其他接口芯片
产品描述: Renesas Electronics 线路收发器, TSSOP封装, 16引脚
供应商型号: AV-S-ITSICL3221CVZ
供应商: Avnet
标准整包数: 960
RENESAS ELECTRONICS 其他接口芯片 ICL3221CVZ

ICL3221CVZ概述

    电子元器件产品技术手册

    产品简介


    本产品包括ICL3221、ICL3222、ICL3223、ICL3232、ICL3241和ICL3243六种型号的RS-232收发器,均能在3.0V至5.5V的供电电压范围内工作,满足EIA/TIA-232和V.28/V.24标准。这些收发器特别适用于PDA、笔记本电脑及移动设备等需要低功耗和超低待机功耗的应用场景。

    技术参数


    - 工作电压范围:3.0V至5.5V
    - 最大数据传输速率:大于250kbps
    - 电源电流(待机状态):仅1µA
    - 静态功耗:低
    - 热稳定性:适用于宽温度范围内的应用
    - 支持电气特性:RS-232接口,兼容3.3V、5V系统
    - 静电放电保护:人体模式下可达15kV
    - 引脚配置:多种封装形式可选,确保小尺寸应用

    产品特点和优势


    - 高效能:具备低功耗特性和高数据传输率,确保在最差负载条件下仍能稳定工作。
    - 自动关机功能:除了ICL3232外,其他型号支持手动和自动关机,能够显著降低待机电流。
    - 兼容性强:全面兼容各种3.3V和5V系统,是市面上流行的MAX系列和SP系列收发器的理想替代品。
    - 鲁棒设计:内置电路保护和ESD防护,提升了产品在复杂应用环境中的可靠性和稳定性。

    应用案例和使用建议


    - 便携式设备:如PDA和手机,可以采用这些低功耗设计减少电池消耗,延长续航时间。
    - 笔记本和台式机:为提高便携性,可以在笔记本电脑和台式机的串行端口实现RS-232通信。
    - 打印机和调制解调器:这类外围设备通常需要稳定的RS-232接口进行数据交换,这些收发器可以很好地满足这一需求。
    - 鼠标的驱动能力:对于需要驱动鼠标的应用,尤其是ICL324x系列,确保了最小的数据传输速率和足够的驱动能力。

    兼容性和支持


    - 与其他设备的兼容性:上述产品设计用于广泛的3.3V和5V逻辑系统,无需额外的电平转换器即可兼容多种设备。
    - 厂商支持和服务:详细的技术文档和应用笔记(如AN9863),可帮助用户更好地理解和使用该系列产品。

    常见问题与解决方案


    - 问:当无有效的RS-232信号输入时,如何判断接收器是否正常工作?
    答:可通过检查INVALID输出来判断。INVALID为低电平时,表明至少有一个接收器输入检测到了有效的RS-232信号。

    - 问:如何启用和禁用接收器功能?
    答:通过控制EN引脚的电平来启用或禁用接收器功能。EN引脚为低电平时启用接收器,反之则禁用。

    - 问:在何种情况下需要使用FORCEOFF和FORCEON功能?
    答:FORCEOFF引脚为低电平时可强制关闭发射机和片上电源供应;FORCEON引脚为高电平时可以覆盖自动关机电路,保持发射机处于激活状态。

    总结和推荐


    总的来说,ICL3221至ICL3243系列收发器凭借其低功耗、高效能和广泛的应用兼容性,非常适合于电池供电和手持设备等对功耗有严格要求的应用场合。这些产品经过严格测试和验证,能够在广泛的温度范围内稳定运行,是理想的RS-232通信接口选择。鉴于其强大的性能和良好的兼容性,强烈推荐给需要高性能RS-232通信解决方案的用户。

ICL3221CVZ参数

参数
长*宽*高 5mm(长度)*4.4mm(宽度)
通用封装 TSSOP-16
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 散装,管装

ICL3221CVZ厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ICL3221CVZ数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 其他接口芯片 RENESAS ELECTRONICS ICL3221CVZ ICL3221CVZ数据手册

ICL3221CVZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
960+ $ 0.8522 ¥ 7.5417
2880+ $ 0.8446 ¥ 7.4744
库存: 3227
起订量: 960 增量: 960
交货地:
最小起订量为:960
合计: ¥ 7240.03
