HIN232ACBNZ

产品分类: 其他接口芯片
产品描述: Renesas Electronics 线路收发器, SOIC封装, 16引脚
供应商型号: 1561980
供应商: 海外现货
标准整包数: 1

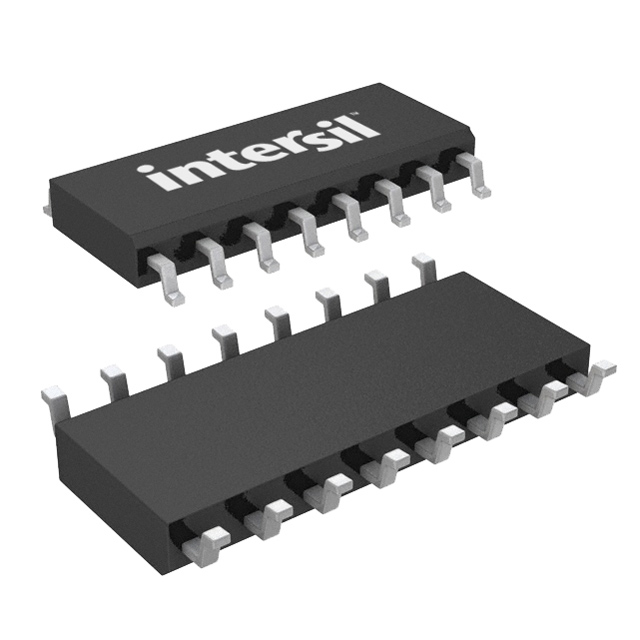

RENESAS ELECTRONICS 其他接口芯片 HIN232ACBNZ

HIN232ACBNZ概述

    HIN232A 高速+5V 供电 RS-232 发送/接收器

    产品简介


    HIN232A 是一款高性能、高速度的 RS-232 发送/接收器,适用于需要高速 RS-232 通信端口的各种系统。该芯片可以满足所有 EIA 的 RS-232E 和 V.28 规范,并且特别适用于没有 ±12V 电源的应用场景。它只需要一个 +5V 的单电源供应,并且内置电荷泵电压转换器,能从 5V 电源中生成 +10V 和 -10V 的输出。

    技术参数


    以下是 HIN232A 的关键技术和性能参数:
    - 电源电流(无负载,TA = 25°C):- 5 mA 至 10 mA
    - 逻辑输入:低电平 VIL ≤ 0.8V,高电平 VIH ≥ 2.0V
    - 逻辑输入拉电流 IP(TIN = 0V):- 15 μA 至 200 μA
    - 接收器输入阻抗 RIN(VIN = ±3V,TA = 25°C):3.0 kΩ 至 7.0 kΩ
    - 接收器输入阈值电压(TA = 25°C):低阈值 V(H-L) ≤ 1.2V,高阈值 V(L-H) ≥ 1.7V
    - 接收器输入滞回电压 VHYST:0.2V 至 1.0V
    - 传播延迟时间 tPD:0.5 μs 至 10 μs
    - 转换速率 SRT:3 V/μs 至 45 V/μs
    - 发送器输出电压摆幅:±5V 至 ±10V
    - 短路保护:发送器输出最大短路电流 ISC 为 ±10 mA
    - 静电放电 ESD:人体模型 ±15 kV,接触放电 ±8 kV

    产品特点和优势


    - 高数据传输率:最高可达 230 kbps,适合高速通信。
    - 低功耗:典型功率消耗仅为 5 mA。
    - 多驱动器和接收器:提供两个 RS-232 驱动器和两个接收器,兼容 TTL/CMOS 逻辑。
    - 宽电压范围:接收器输入电压范围为 ±30V。
    - 滞回特性:用于增强噪声抑制。
    - 环境友好:提供无铅版本,符合 RoHS 标准。

    应用案例和使用建议


    HIN232A 主要应用于计算机、便携式设备、主框架计算机、笔记本电脑、外围设备(如打印机和终端)、仪器仪表、不间断电源(UPS)和调制解调器等。以下是一个典型应用示例:
    - 双工 RS-232 端口:见图 7,展示了具有 CTS/RTS 握手的简单全双工 RS-232 端口配置。每个电路需要两个电荷泵电容(C1 和 C2),但可以共享两个储能电容(C3 和 C4)以降低输出阻抗并增加输出摆幅。
    使用建议:
    - 在多个电路共用同一组储能电容时,确保总电容值满足要求。
    - 确保电荷泵电容值(C1 和 C2)适当,以获得稳定的输出电压。
    - 对于长期运行的应用,建议定期检查并维护连接。

    兼容性和支持


    HIN232A 可以与其他标准 RS-232 设备无缝集成。Intersil(该产品的制造商)提供了技术支持和维护服务,包括详细的技术文档、应用指南和在线支持。

    常见问题与解决方案


    - 问题:无法达到规定的输出电压摆幅。
    - 解决方案:检查电荷泵电容是否正确连接,并确保其值不低于 0.1 μF。
    - 问题:接收器无法正确识别输入信号。
    - 解决方案:检查输入电压范围和输入阻抗是否在规定范围内,确保接地良好。

    总结和推荐


    HIN232A 是一款高效可靠的 RS-232 发送/接收器,适用于各种需要高速 RS-232 通信的应用。其低功耗、高数据传输率和宽电压范围使其成为市场上极具竞争力的产品。强烈推荐给需要高性能 RS-232 通信接口的用户和开发人员。

HIN232ACBNZ参数

参数
10mm(Max)
4mm(Max)
1.5mm(Max)
通用封装 SOIC-16
安装方式 贴片安装
零件状态 在售
包装方式 管装

HIN232ACBNZ厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

HIN232ACBNZ数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 其他接口芯片 RENESAS ELECTRONICS HIN232ACBNZ HIN232ACBNZ数据手册

HIN232ACBNZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
