RACD03-700-PSE

产品分类: LED驱动模块
厂牌: RECOM POWER
产品描述: 62% 700mA 3V~4.5V 1 120V(AC) 底座安装 52.1mm*29.6mm*23.1mm
供应商型号: ZT-RACD03-700-PSE
供应商: 海外现货
标准整包数: 1

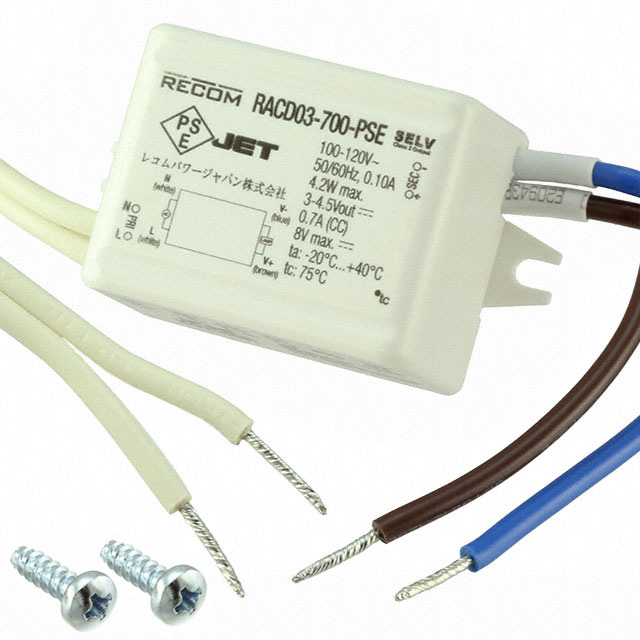

RECOM POWER LED驱动模块 RACD03-700-PSE

RACD03-700-PSE概述


    产品简介


    RACD03-PSE系列AC/DC转换器 是一款紧凑型的3瓦恒流恒压输出开关电源模块,适用于驱动1至6个高功率LED。该系列产品具备多种电流输出选项(350mA、500mA 和 700mA),并集成了过载保护、短路保护、过温保护等多种安全功能。此外,它还具有3.75kVAC的隔离电压,使其成为LED照明系统中不可或缺的组件。

    技术参数


    | 参数 | 值 |

    | 输入电压范围 | 100-120VAC |
    | 输出电压范围 | 3VDC 至 15VDC |
    | 输入电流(全负载) | 100VAC 时 110mA |
    | 频率范围 | 47Hz 至 63Hz |
    | 持续时间 | 18ms |
    | 输出纹波电流 | 0.1Ap-p |
    | 工作温度范围 | -20°C 至 +40°C |
    | 最大外壳温度 | +75°C |
    | 防护等级 | IP66 |
    | 设计寿命(25°C) | 20 x 10³ 小时 |
    | 短路保护 | 持续电流限制 |
    | 过载保护 | 120% 典型值 |
    | 输出过压保护 | 最大17V、14V 和 8V |
    | 过温保护 | 关机,自动重新启动 |
    | 隔离电压 | I/P 至 O/P 3.75kVAC |

    产品特点和优势


    RACD03-PSE系列 的独特之处在于其高效率和多功能保护机制。它的350mA、500mA 和 700mA 电流输出模式使它能够灵活应用于不同的LED灯具。IP66防护等级使得该产品能够在各种恶劣环境中稳定运行,确保了长期的可靠性和使用寿命。此外,其通过了多项安全认证(如J61347-1和J61347-2-13),为用户提供了一种安全可靠的电源解决方案。

    应用案例和使用建议


    RACD03-PSE系列 可广泛应用于户外照明、室内照明及工业控制系统等场合。例如,在道路照明系统中,可以通过安装多个该型号的产品来满足不同强度光需求。对于需要恒流供电的应用,用户可以利用该系列的不同电流输出模式,来适应不同的LED负载需求。使用时应注意确保电路连接正确,以避免不必要的损耗或损坏。

    兼容性和支持


    该系列AC/DC转换器与市面上多数标准LED灯具兼容,但建议在使用前检查具体的接口要求。RECOM公司为其提供三年质保,并对产品的使用提供技术支持和咨询服务。如果您在安装过程中遇到任何问题,建议参考技术手册或联系RECOM的技术支持团队寻求帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | LED灯闪烁 | 确认所有连接都已牢固连接 |
    | 输出电压不稳定 | 检查输入电压是否稳定 |
    | 故障保护频繁触发 | 检查负载是否超载 |
    | 温度过高 | 检查散热装置是否有效 |

    总结和推荐


    RACD03-PSE系列 是一款专为LED照明设计的高品质AC/DC转换器。其高效率、多重保护措施以及广泛的工作温度范围使其在各类应用中表现出色。考虑到其高性价比和可靠性,强烈推荐给需要高效、稳定LED电源供应的应用场合。

RACD03-700-PSE参数

参数
输出电流最大值 700mA
输入电压最大值 120V(AC)
拓扑 -
开关频率 -
类型 -
效率 62%
输出电压 3V~4.5V
输出总功率 -
输出电压组数 1
调光 -
输入电压最小值 -
通道数 -
输出方式 -
长*宽*高 52.1mm*29.6mm*23.1mm
安装方式 底座安装
零件状态 停产
包装方式 盒装

RACD03-700-PSE厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

RACD03-700-PSE数据手册

厂牌 PDF简要描述 下载
RECOM POWER LED驱动模块 RECOM POWER RACD03-700-PSE RACD03-700-PSE数据手册

RACD03-700-PSE封装设计

查看详情并下载
Symbol
Footprint
3D Model
