RACD30-500

产品分类: LED驱动模块
厂牌: RECOM POWER
产品描述: 85% Without Dimming 500mA 10V~56V 1 264V(AC) 90V(AC)~264V(AC) AC/DC 底座安装 160mm*50mm*22mm
供应商型号: N-RACD30-500
供应商: 云汉优选
标准整包数: 1

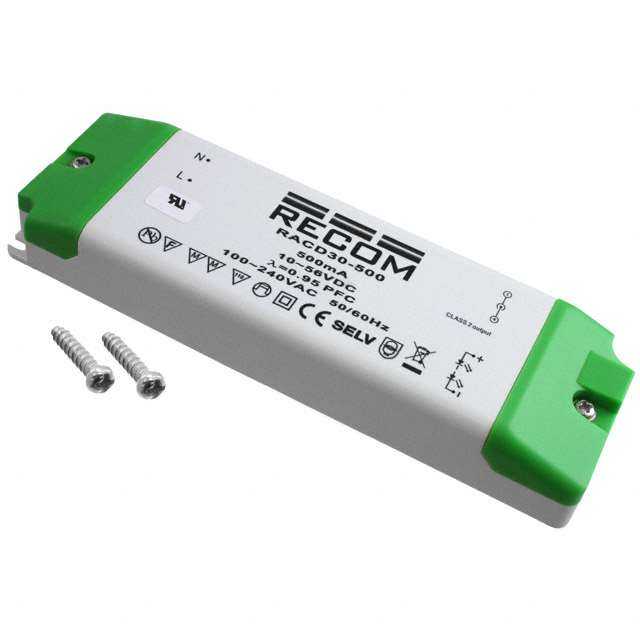

RECOM POWER LED驱动模块 RACD30-500

RACD30-500概述

    RACD30 30W AC/DC Converter 技术手册

    1. 产品简介


    RACD30 是一款高效率的30瓦交流-直流LED电源适配器,专为驱动高达15个高亮度LED而设计。它具有500mA或700mA的恒定电流输出能力,适用于多种LED照明应用。这款电源适配器具备主动功率因数校正(PFC),保证了其高效能运行,并且通过了多项国际安全认证,如UL8750、EN61347和FCC等。

    2. 技术参数


    | 参数 | 描述 |

    | 输入电压范围 | 90-264VAC |
    | 输出电压范围 | 10-56VDC |
    | 输出电流 | 500mA 或 700mA |
    | 额定功率 | 30瓦 |
    | 工作频率 | 47-63Hz |
    | 功率因数(满载) | 115VAC/230VAC下>0.9 |
    | THD(总谐波失真) | 115VAC下<13%,230VAC下<11% |
    | 短路保护 | 持续电流限制 |
    | 过温保护 | 关机自动重启 |
    | 工作温度范围 | -20°C至+50°C(自然对流) |
    | 存储温度范围 | -40°C至+100°C |
    | 重量 | 200克 |

    3. 产品特点和优势


    - 高功率因数校正:达到>0.95的功率因数,确保高效能量转换。
    - 低THD:低于13%,符合国际标准。
    - 过温保护:通过自动重启机制保障长时间稳定运行。
    - 防水等级IP20:适用于室内环境。
    - 低功耗:典型情况下满载效率可达85%。
    - 5年质保:增强用户信心,提供长期支持。

    4. 应用案例和使用建议


    RACD30广泛应用于LED照明系统,尤其是商业照明和工业照明项目。根据手册提供的应用场景,我们推荐如下:
    - 商业照明:适用于零售店、办公室和公共区域的LED灯具。
    - 户外照明:在户外安装时需要确保适当的防水保护措施。
    - 建议:建议在高温环境下使用时注意散热,避免长时间连续运行导致过热。

    5. 兼容性和支持


    - 输入输出接口:提供螺纹端子和插座输出连接,避免错误接线。
    - 标准认证:UL1310、FCC等认证,确保兼容性。
    - 厂商支持:RECOM公司提供5年质保和全面的技术支持。

    6. 常见问题与解决方案


    - 问题:设备启动困难。
    - 解决方案:检查输入电压是否符合要求,确保所有连接正确。
    - 问题:过热现象。
    - 解决方案:降低负载或改进散热条件,确保通风良好。
    - 问题:输出不稳定。
    - 解决方案:检查输入电压和负载是否稳定,必要时更换设备。

    7. 总结和推荐


    总体来看,RACD30是一款高可靠性的LED电源适配器,适用于广泛的LED照明应用。其高效率、低功耗和长寿命的特点使其在市场上具有很高的竞争力。如果您的项目需要稳定的LED电源供应,RACD30是一个非常值得推荐的选择。

RACD30-500参数

参数
拓扑 -
输出方式 AC/DC
输出电压组数 1
输入电压最大值 264V(AC)
通道数 -
开关频率 -
输出总功率 -
输入电压最小值 90V(AC)~264V(AC)
输出电流最大值 500mA
类型 -
调光 Without Dimming
输出电压 10V~56V
效率 85%
长*宽*高 160mm*50mm*22mm
安装方式 底座安装
应用等级 工业级
零件状态 停产
包装方式 盒装

RACD30-500厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

RACD30-500数据手册

厂牌 PDF简要描述 下载
RECOM POWER LED驱动模块 RECOM POWER RACD30-500 RACD30-500数据手册

RACD30-500封装设计

查看详情并下载
Symbol
Footprint
3D Model
