RACD20-700

产品分类: LED驱动模块
厂牌: RECOM POWER
产品描述: 83% Without Dimming 20W 700mA 6V~29V 1 264V(AC) 90V(AC)~264V(AC) AC/DC 底座安装 145mm*50mm*22mm
供应商型号: N-RACD20-700
供应商: 云汉优选
标准整包数: 1

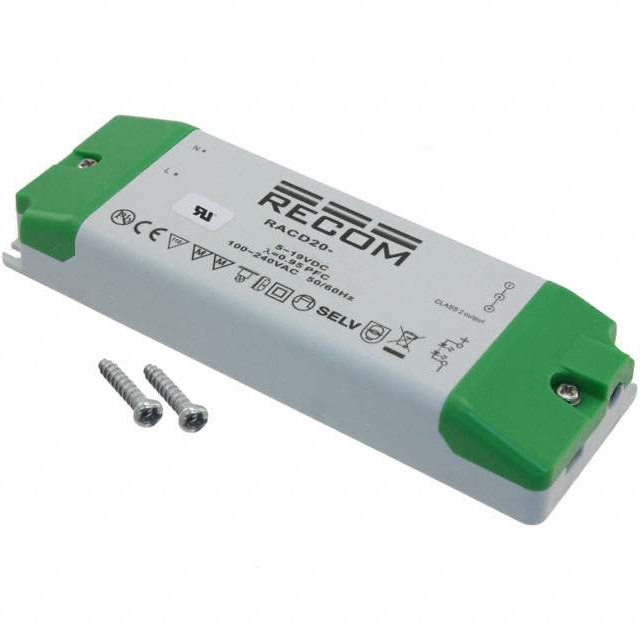

RECOM POWER LED驱动模块 RACD20-700

RACD20-700概述


    产品简介


    RACD20是一款高性能的20瓦交流转直流LED电源适配器,属于第II类(双绝缘)电源。该产品提供350mA、500mA、700mA和1050mA四种输出电流版本,适用于驱动高功率LED灯具。产品通过了多项国际认证,包括ENEC、UL、RCM和CB认证,确保其在不同地区的安全性和合规性。此外,RACD20还配备了过载保护和短路保护功能,保证系统的稳定运行。

    技术参数


    - 输入电压范围:90-264VAC
    - 额定功率:20瓦特最大
    - 输入频率范围:47-63赫兹
    - 功率因数:满载时115VAC/230VAC >0.95
    - 总谐波失真(THD):满载时115VAC/230VAC <12%
    - 浪涌电流:<2毫秒,115VAC/230VAC下最大10A
    - 输入电流:230VAC下满载时典型值为260mA
    - 漏电流:115VAC/240VAC - 60/50赫兹时0.5mA典型值
    - 开路电压:
    - 350mA版本:57VDC
    - 500mA版本:43VDC
    - 700mA版本:32VDC
    - 1050mA版本:19VDC
    - 隔离电压:3kVAC / 1分钟
    - 效率:满载时83%
    - 温度系数:±0.02%/℃典型值
    - 过载保护:120%典型值
    - 短路保护:连续电流限制
    - 过温保护:自动重启
    - 存储温度范围:-40°C到+100°C
    - 相对湿度:95%RH最大
    - 防护等级:IP20,室内使用
    - 设计寿命:在25°C环境下运行寿命大于70x10³小时

    产品特点和优势


    - 高性能:具备主动功率因数校正,功率因数大于0.95,有效减少电力浪费。
    - 多版本选择:提供多种电流输出版本(350mA、500mA、700mA和1050mA),适应不同功率需求。
    - 全面保护:具备过载保护、短路保护和过温保护,确保长期可靠运行。
    - 高效能:满载时转换效率高达83%,适合节能应用。
    - 宽泛的工作条件:可以在90-264VAC的宽泛电压范围内工作,适应全球各地电网标准。
    - 低成本:设计旨在降低成本,同时保持高性能和可靠性。

    应用案例和使用建议


    应用案例:RACD20被广泛应用于商业照明、工业照明及户外照明项目。例如,在一个商场的照明系统中,RACD20可以用于驱动大型LED显示屏或高亮度射灯。
    使用建议:安装RACD20时,应确保输入电压符合其输入范围,并且不要让电源适配器在无负载状态下工作,以免损坏LED或其他组件。建议在安装前阅读详细的技术手册,并参考供应商提供的安装指南进行操作。

    兼容性和支持


    RACD20具有良好的兼容性,可以轻松集成到现有的电气系统中。制造商提供了详尽的技术支持文档和客户支持服务,以帮助用户解决安装过程中遇到的各种问题。同时,用户还可以访问制造商的官方网站获取最新的产品资料和固件更新信息。

    常见问题与解决方案


    1. 问题:如何正确安装RACD20?
    - 解决方法:确保输入电压符合其输入范围,并正确连接LED负载。如果不确定,建议参考用户手册或联系技术支持。

    2. 问题:出现异常高温怎么办?
    - 解决方法:检查是否超载或散热不良,适当降低负载或将设备置于通风良好的位置。如仍无法解决,建议联系技术支持。
    3. 问题:无法启动怎么办?
    - 解决方法:检查输入电压和负载连接是否正确,确认没有短路情况。如有需要,请参阅用户手册或联系技术支持。

    总结和推荐


    RACD20是一款出色的20瓦交流转直流LED电源适配器,凭借其高效的功率因数校正、全面的安全保护机制和灵活的输出电流选项,使其在各种LED照明应用中表现出色。无论是商业照明还是工业应用,RACD20都能提供稳定可靠的电源支持。综上所述,强烈推荐使用RACD20作为高效、安全和经济的LED驱动解决方案。

RACD20-700参数

参数
开关频率 -
输出总功率 20W
调光 Without Dimming
输入电压最大值 264V(AC)
输入电压最小值 90V(AC)~264V(AC)
输出电压组数 1
通道数 -
输出电流最大值 700mA
拓扑 -
输出方式 AC/DC
效率 83%
类型 -
输出电压 6V~29V
长*宽*高 145mm*50mm*22mm
安装方式 底座安装
零件状态 在售
包装方式 盒装

RACD20-700厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

RACD20-700数据手册

厂牌 PDF简要描述 下载
RECOM POWER LED驱动模块 RECOM POWER RACD20-700 RACD20-700数据手册

RACD20-700封装设计

查看详情并下载
Symbol
Footprint
3D Model
