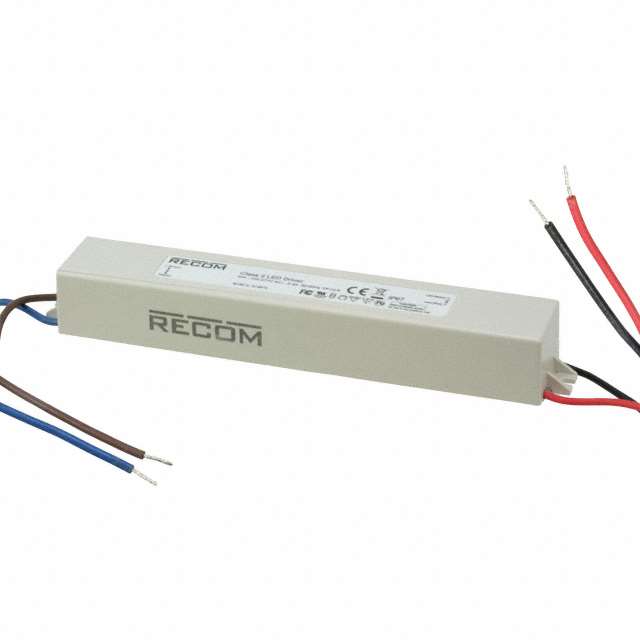

RACD25-500P

产品分类: LED驱动模块
厂牌: RECOM POWER
产品描述: 82% Without Dimming 500mA 42V~52V 1 295V(AC) 90V 底座安装 174.5mm*30.5mm*25mm
供应商型号: SEU-RACD25-500P
供应商: 海外现货
标准整包数: 1
RECOM POWER LED驱动模块 RACD25-500P

RACD25-500P概述

    RACD25 AC/DC Converter 技术手册

    1. 产品简介


    RACD25是一款高效率的LED驱动器,专为工业和商业照明系统设计。该转换器提供25瓦特功率输出,并具有良好的全负载功率因数校正(PFC)性能。它主要用于需要高效能和高稳定性的电源供应场景,例如户外照明、室内照明和其他需要高质量电源的应用场合。

    2. 技术参数


    - 输入电压范围:交流90-295VAC 或 直流127-417VDC
    - 输入频率范围:47-63Hz
    - 全负载功率因数:
    - 240VAC:>0.90
    - 115VAC:>0.98
    - 电流精度:
    - 700mA版本:±7%
    - 其他版本:±8%
    - 输入电流:
    - 120VAC:0.4A
    - 240VAC:0.2A
    - 启动冲击电流:<2ms,264VAC冷启动时最大为20A
    - 隔离电压:3.75kVAC
    - 过载保护:连续
    - 短路保护:自动恢复模式
    - 振动耐受性:10-500Hz,2G持续60分钟,每个X、Y、Z轴
    - 存储湿度:10% - 95%RH
    - 操作湿度:20% - 95%RH,非冷凝
    - 重量:220克
    - 尺寸:174.5 x 30.5 x 25毫米
    - 操作温度:-20°C至+50°C
    - 存储温度:-40°C至+80°C
    - 纹波与噪声:最大3V
    - 防护等级:IP65
    - 安全标准:EN61347-1, EN61347-2-13, UL8750, EN61000-3-2 Class C, EN61000-4-2,3,4,5,6,11, EN61547, EN55015 FCC15
    - 平均无故障时间(MTBF):+25°C下最小值为200,000小时

    3. 产品特点和优势


    - 高功率因数:确保稳定的电力供应,减少电网污染。
    - 高效率:最大效率可达85%,适用于节能应用。
    - 主动式功率因数校正:实现高效能源利用。
    - 广泛的输入电压范围:适应多种供电环境。
    - 高可靠性:满足各种极端条件下的需求。
    - IP65防护等级:适合户外安装。
    - 严格的质保:5年保修期,体现产品的长期稳定性。

    4. 应用案例和使用建议


    - 户外照明:适合于路灯、景观灯等户外照明系统。
    - 工业照明:可用于工厂车间、仓库等高要求的照明场所。
    - 智能照明系统:可与传感器等其他智能设备结合使用,提升系统的智能化水平。
    使用建议:
    - 确保安装环境符合规定的温度和湿度要求。
    - 使用过程中应注意散热,以避免过热损坏。
    - 配套使用时需考虑与其他设备的电气兼容性。

    5. 兼容性和支持


    RACD25转换器与其他LED灯具和控制系统兼容良好,确保整体系统的可靠运行。厂家提供详尽的技术支持和维护服务,确保用户能够快速解决问题。

    6. 常见问题与解决方案


    - 问题:启动冲击电流过大
    - 解决方案:检查电路连接是否正确,如有需要可增加输入电容器。
    - 问题:发热过高
    - 解决方案:确保散热器安装得当,必要时可采用外部强制通风。
    - 问题:效率降低
    - 解决方案:确认负载是否适当,定期清理散热片上的灰尘。

    7. 总结和推荐


    总体而言,RACD25是一款性能优越、功能齐全的LED驱动器,特别适用于对效率和稳定性要求较高的应用场景。鉴于其优秀的品质和广泛的应用范围,强烈推荐用于工业和商业照明项目。

RACD25-500P参数

参数
输入电压最大值 295V(AC)
输出电压 42V~52V
输出电压组数 1
调光 Without Dimming
输出方式 -
输出总功率 -
效率 82%
通道数 -
开关频率 -
类型 -
输出电流最大值 500mA
输入电压最小值 90V
拓扑 -
长*宽*高 174.5mm*30.5mm*25mm
安装方式 底座安装
零件状态 停产
包装方式 盒装

RACD25-500P厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

RACD25-500P数据手册

厂牌 PDF简要描述 下载
RECOM POWER LED驱动模块 RECOM POWER RACD25-500P RACD25-500P数据手册
