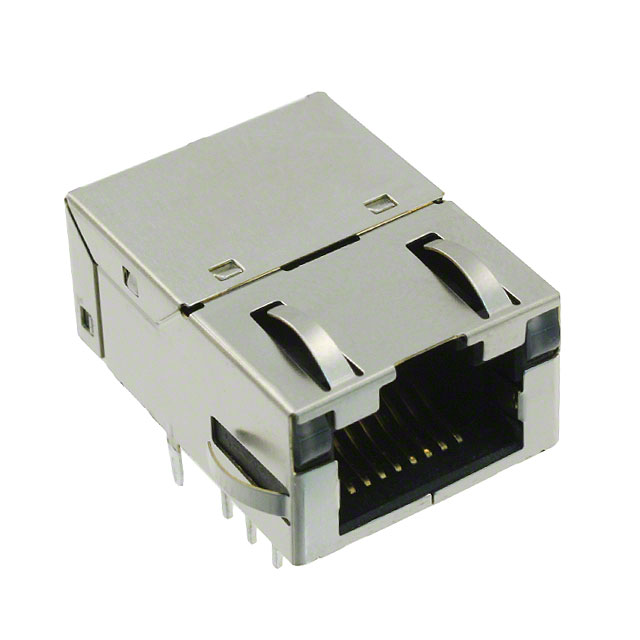

J0G-0001NL

厂牌: PULSE ELECTRONICS
产品描述: Conn RJ-45 F 8 POS 2.03mm Solder RA Thru-Hole 17 Terminal 1 Port
供应商型号: 31M-J0G-0001NL
供应商: 云汉优选
标准整包数: 1
PULSE ELECTRONICS 模块化连接器 - 磁性插孔 J0G-0001NL

J0G-0001NL概述

    PulseJack™ Low Profile 1x1 Tab-Up 技术手册

    1. 产品简介


    PulseJack™ 是一款专为100/1000Base-T RJ45单端口(1x1)集成磁性连接器设计的产品,符合IEEE 802.3标准。它适用于网络接口卡(NIC)、主板上的局域网(LOM)及个人电脑(PC)等应用场合。PulseJack™ 具有低高度和小脚印的特点,能够有效减少板空间,非常适合紧凑型设计需求。

    2. 技术参数


    PulseJack™ 的主要技术参数如下:
    | 参数 | 描述 |

    | 最小电感 (OCL) | 350μH |
    | 工作电流 (Bias Current) | 8mA |
    | 插入损耗 (dB) | 1-100 MHz:-1.2 dB |
    | 高压测试 (Hipot) | 1500Vrms,1分钟 |
    | 回波损耗 (Return Loss) | 100Ω (±15Ω) |
    | 共模抑制比 (CMRR) | (典型值) |
    | 串扰 (Crosstalk) | (典型值) |
    | 镀层材料 | 锌合金镀镍镀金,磷青铜镀镍镀金 |
    | 环境温度范围 | 0°C 至 +70°C |
    | 电气性能 @ 25°C | 典型值 |
    | RoHS峰值波峰焊接温度 | 260°C |

    3. 产品特点和优势


    PulseJack™ 的显著特点和优势包括:
    - 高性能 EMI 抑制:通过提供最小的插入损耗和优异的共模抑制比,PulseJack™ 可以有效减少电磁干扰,确保信号传输质量。
    - 低高度和小体积:由于其低高度和小脚印设计,PulseJack™ 可以显著减少电路板空间占用,特别适合空间受限的应用场景。
    - 优异的机械强度:通过严格的耐用性测试,确保在多种环境下依然保持稳定的电气性能和机械稳定性。
    - 兼容 IEEE 802.3 标准:确保与各种网络标准的无缝集成,适用于多种网络环境。

    4. 应用案例和使用建议


    PulseJack™ 广泛应用于以下场景:
    - 网络接口卡 (NIC):用于实现高速数据传输,降低电磁干扰。
    - 主板上的局域网 (LOM):用于在有限的空间内实现高效的数据通信。
    - 个人电脑 (PC) 应用:提供稳定可靠的网络连接。
    使用建议:
    - 环境适应性:在使用过程中,注意保持工作环境温度在 0°C 至 +70°C 之间,避免高温和低温对设备造成影响。
    - 电磁干扰防护:合理布置 PCB 布线,使用屏蔽材料减少外部干扰对设备的影响。
    - 连接稳固性:确保连接器插拔过程中的稳定性,定期检查并维护连接器,确保长期稳定运行。

    5. 兼容性和支持


    PulseJack™ 与市场上主流的网络设备具有良好的兼容性。制造商提供了详尽的技术支持,包括产品安装指南、常见问题解答和技术文档等,以帮助用户快速解决问题。

    6. 常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    - 问题:设备无法正常工作
    - 解决方案:检查网络电缆连接是否牢固,确保两端设备之间的连接正确。
    - 问题:插入损耗较高
    - 解决方案:重新检查布线布局,避免不必要的线路交叉和干扰源。
    - 问题:连接器插拔困难
    - 解决方案:确认插头和插座的配合公差是否符合要求,适当润滑接点可提高插拔流畅度。

    7. 总结和推荐


    PulseJack™ 作为一款高性能、低高度的 RJ45 连接器,具有出色的电磁干扰抑制能力和广泛的适用性。无论是网络接口卡、主板上的局域网还是个人电脑应用,它都能提供可靠且高效的网络连接。因此,我强烈推荐 PulseJack™ 在需要高性能和高稳定性的网络连接应用中使用。

J0G-0001NL参数

参数
长*宽*高 24.56mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘

J0G-0001NL厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。
