7499410213

厂牌: WURTH
产品描述: Wurth Elektronik 网络变压器, PCB安装, 1输出, -1.2dB插入损耗
供应商型号: 11M-7499410213
供应商: 云汉优选
标准整包数: 1

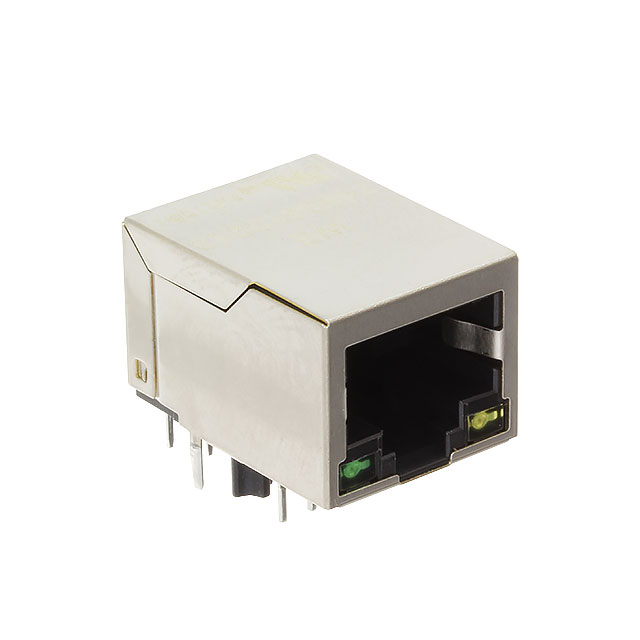

WURTH 模块化连接器 - 磁性插孔 7499410213

7499410213概述

    WE-RJ45LAN 技术手册综述

    1. 产品简介


    WE-RJ45LAN 是一种专为通用电子产品设计的电子元件,特别适用于局域网连接和电源传输。它通过符合IEEE 802.3at标准的PoE(Power over Ethernet)技术支持高达600mA的中心抽头供电。该组件不仅具有高可靠性和良好的电磁兼容性(EMC),还广泛应用于工业自动化、网络通信设备、智能家居等领域。

    2. 技术参数


    - 尺寸:(单位:毫米)
    - 长:21.25
    - 宽:16.0
    - 高:10.89 ± 0.5
    - 引脚:8针脚
    - 电感量(L):100kHz/100mV 下,最小值为350μH
    - 绝缘测试电压(VT):1分钟内最小值为2250V (DC)
    - 插入损耗(IL):1-100MHz 范围内最大值为-1.2dB
    - 回波损耗(RL)
    - 1-30MHz:最小值为-18dB
    - 30-60MHz:最小值为-14dB
    - 60-80MHz:最小值为-12dB
    - 80-100MHz:最小值为-10dB
    - 串扰(CT)
    - 1-60MHz:最小值为-32dB
    - 60-100MHz:最小值为-30dB
    - 共模抑制比(CMRR)
    - 1-30MHz:最小值为-35dB
    - 30-60MHz:最小值为-32dB
    - 60-100MHz:最小值为-30dB
    - 额定工作温度:-40°C 至 +85°C
    - 焊接条件
    - 最低预热温度:100°C
    - 最高预热温度:130°C
    - 焊接峰值温度:250°C - 260°C

    3. 产品特点和优势


    - 高可靠性:满足IEEE 802.3at标准,确保高性能PoE应用。
    - 良好的电磁兼容性(EMC):减少信号干扰,确保稳定的网络连接。
    - 广泛的适用性:适用于多种电子设备,如路由器、交换机等。
    - 优良的机械特性:通过严格的焊接工艺测试,确保长期使用稳定性。

    4. 应用案例和使用建议


    - 应用案例:应用于各类路由器、交换机和工业自动化设备中,提供可靠的网络连接和PoE供电。
    - 使用建议:确保焊接过程严格遵守制造商推荐的焊接温度曲线,以避免焊点不均匀导致的产品损坏。

    5. 兼容性和支持


    - 兼容性:本产品可与其他遵循相同标准的网络设备兼容。
    - 支持和服务:Würth Elektronik eiSos GmbH & Co. KG 提供详尽的技术支持和售后服务,包括产品生命周期管理和定制服务。

    6. 常见问题与解决方案


    - 问题1:焊接过程中温度控制不当。
    - 解决方案:严格按照制造商推荐的焊接温度曲线操作。
    - 问题2:安装过程中引脚弯曲或断裂。
    - 解决方案:使用正确的安装工具和方法,轻柔地将组件插入插座。

    7. 总结和推荐


    WE-RJ45LAN 是一款适用于各种工业和商业应用的高性能以太网接口模块。其出色的电磁兼容性、高可靠性及宽泛的工作温度范围使其成为许多关键应用的理想选择。强烈推荐在需要高性能PoE连接的应用中使用此产品。

7499410213参数

参数
长*宽*高 16mm(长度)*13.74mm(宽度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

7499410213厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

7499410213数据手册

厂牌 PDF简要描述 下载
WURTH 模块化连接器 - 磁性插孔 WURTH 7499410213 7499410213数据手册

7499410213封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 108.5309
10+ ¥ 93.0264
30+ ¥ 81.3981
100+ ¥ 68.5458
500+ ¥ 65.1185
库存: 2
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 108.53
