7499011121A

厂牌: WURTH
产品描述: 伍尔特 RJ45接口, 母座RJ45 连接器, 通孔安装型
供应商型号: 2356126
供应商: 海外现货
标准整包数: 1

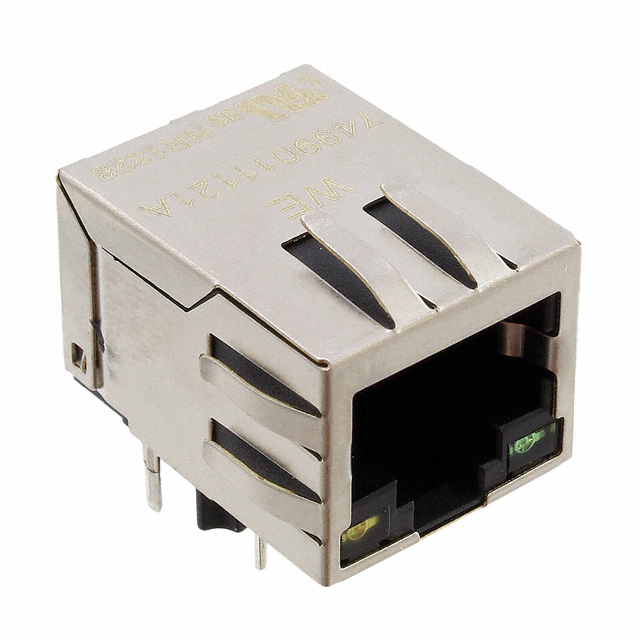

WURTH 模块化连接器 - 磁性插孔 7499011121A

7499011121A概述


    产品简介


    产品名称:WE-RJ45LAN
    型号:7499011121A
    WE-RJ45LAN 是一款专为通用电子产品设计的电子元件,主要用于以太网接口连接。它符合IEEE 802.3u标准,适用于各种电子设备中的网络连接需求。 该组件具有高可靠性和稳定性,特别适合应用于计算机、路由器、交换机及其他网络设备中。

    技术参数


    | 参数名称 | 规格 |

    | 插入损耗(IL) | 1-100 MHz范围内 -1 dB max |
    | 回波损耗(RL) | 1-30 MHz范围内 -18 dB min
    30-60 MHz范围内 -13.5 dB min
    60-80 MHz范围内 -12 dB min
    80-100 MHz范围内 -10 dB min |
    | 串扰(CT) | 1-60 MHz范围内 -30 dB min
    60-100 MHz范围内 -30 dB min |
    | 共模抑制比(CMRR) | 1-30 MHz范围内 -30 dB min
    30-60 MHz范围内 -30 dB min
    60-100 MHz范围内 -30 dB min |
    | 前向电压(VF) | 20 mA时 1.8 V 至 2.4 V |
    | 工作温度 | -40°C 到 +85°C |
    | 储存条件(原包装内) | < 40°C;< 75% RH |

    产品特点和优势


    WE-RJ45LAN 的独特之处在于其卓越的信号完整性、抗干扰能力和广泛的温度适应范围。其关键特点包括:
    1. 高插入损耗和回波损耗控制:确保信号传输的可靠性。
    2. 优异的共模抑制比:降低共模干扰,提高数据传输质量。
    3. 宽工作温度范围:从-40°C到+85°C,确保在极端环境下仍能正常工作。
    4. 符合RoHS、REACh标准:环保合规,适用于全球市场。

    应用案例和使用建议


    WE-RJ45LAN 可广泛应用于多种场景,如计算机网络连接、路由器接口、企业级交换机及各种需要高速数据传输的应用场合。 实际使用中,应特别注意以下几点:
    1. 避免强烈冲击和振动:这些因素可能导致焊接点受损。
    2. 正确焊接:必须遵循制造商提供的焊接曲线,以确保最佳的机械和电气连接。
    3. 保持环境清洁:避免使用刷子清洗电路板,以防损伤细小的导线。

    兼容性和支持


    WE-RJ45LAN 与大多数主流的以太网设备兼容,广泛用于网络连接。供应商提供详尽的技术支持和售后服务,包括在线资料下载和咨询。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 焊接不牢固 | 检查焊接曲线是否符合要求,必要时重新焊接。 |
    | 信号传输不稳定 | 检查插针是否松动或接触不良,重新插入并加固。 |
    | 设备运行温度过高 | 确保良好的散热措施,避免过载运行。 |
    | 设备信号质量下降 | 检查周围环境是否存在电磁干扰,采取屏蔽措施。 |

    总结和推荐


    总体来看,WE-RJ45LAN是一款高性能的以太网接口元件,具有出色的信号传输特性和广泛的温度适应范围,适用于多种电子设备的网络连接需求。对于需要高稳定性和高可靠性的网络应用场合,我们非常推荐选用这款产品。
    该产品的卓越性能和广泛应用使其成为现代网络设备的理想选择。无论是计算机、路由器还是交换机,WE-RJ45LAN都能为其提供稳定的网络接口连接。

7499011121A参数

参数
长*宽*高 15.88mm*15.88mm*21.84mm
安装方式 通孔安装
零件状态 在售
包装方式 管装

7499011121A厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

7499011121A数据手册

厂牌 PDF简要描述 下载
WURTH 模块化连接器 - 磁性插孔 WURTH 7499011121A 7499011121A数据手册

7499011121A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 50.2002
10+ ¥ 44.9794
50+ ¥ 44.1762
100+ ¥ 43.373
500+ ¥ 43.373
库存: 166
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 50.2
直接购买
加入购物车
