首页  >  产品百科  >  JXD2-0Z10NL

JXD2-0Z10NL

厂牌: PULSE ELECTRONICS
产品描述: Conn RJ-45 F 8 POS 1.27mm Solder ST Thru-Hole 12 Terminal 1 Port PulseJack™
供应商型号: 4058812
供应商: 海外现货
标准整包数: 1

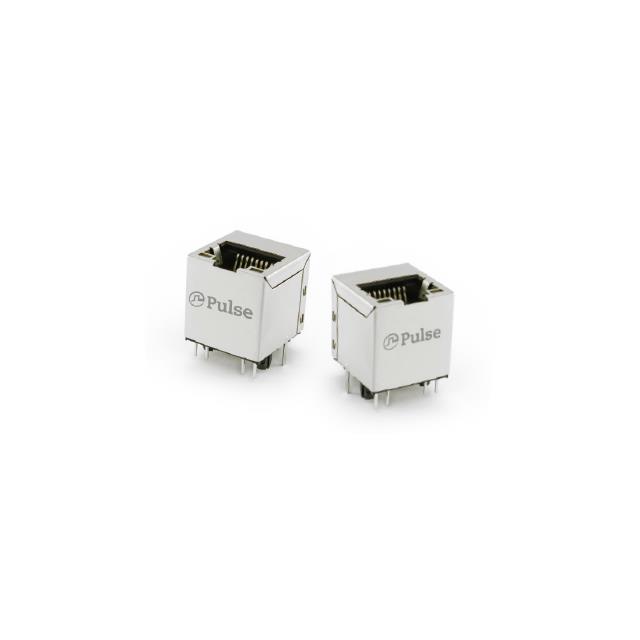

PULSE ELECTRONICS 模块化连接器 - 磁性插孔 JXD2-0Z10NL

JXD2-0Z10NL概述

    PulseJackTM Industrial Top Entry Single Port RJ45 Integrated Magnetics Connector

    1. 产品简介


    产品类型:PulseJackTM系列的工业级快速以太网(Fast Ethernet)和千兆以太网(Gigabit)单端口RJ45垂直/顶入式集成磁性连接器。
    主要功能:设计用于支持嵌入式自动化和驱动控制、墙面及面板安装的人机界面(HMI)和户外网络应用。具备IEEE 802.3标准认证,能有效抑制电磁干扰(EMI)。
    应用领域:广泛应用于各种工业环境中,包括工厂自动化系统、户外网络基础设施和智能控制系统。

    2. 技术参数


    - 峰值波峰焊接温度等级:260°C(RoHS合规)
    - 插入损耗:在1 MHz至125 MHz范围内,最大插入损耗为-1.2 dB。
    - 回波损耗:最小回波损耗为-18 dB。
    - 交叉对话:典型值为-16 dB。
    - 共模抑制:典型值为-10 dB。
    - 耐压测试(Hipot):最低1500 Vrms。
    - 工作温度范围:-40°C至+85°C。
    - 额定阻抗:100Ω(±15Ω)。
    - 机械耐久性:插拔次数≥750次,最大插拔力为5磅(约2.268公斤)。

    3. 产品特点和优势


    - 高集成度:顶部进入设计,占用空间小,有助于最小化电路板面积。
    - 卓越的EMI抑制能力:能够有效减少外部干扰,确保信号传输的稳定性。
    - 宽温范围适应性:能够在极端温度环境下正常工作,适用于工业应用。
    - 高性能:满足IEEE 802.3标准,保证传输速度和质量。
    - 耐用性高:插拔次数高达750次,符合严格的操作要求。

    4. 应用案例和使用建议


    应用场景:适用于各种需要高速、高可靠性数据传输的工业自动化控制系统。例如,在自动化生产线上,用于连接PLC控制器与传感器;在户外网络中,用于稳定的数据传输和环境监测。
    使用建议:为了确保最佳性能,建议在安装过程中仔细检查连接器的插拔力,确保接头稳固。同时,注意环境温度的变化,选择适合的工作温度范围内的型号。

    5. 兼容性和支持


    兼容性:本产品支持IEEE 802.3标准,可以与多种以太网设备兼容,适用于各种网络架构。
    技术支持:PulseElectronics公司提供全面的技术支持和售后服务。如有任何技术疑问,可以通过以下方式联系:
    - 美洲地区:prodinfonetworkamericas@pulseelectronics.com
    - 欧洲地区:comms-apps-europe@pulseelectronics.com
    - 亚太地区:prodinfonetworkapac@pulseelectronics.com

    6. 常见问题与解决方案


    问题1:连接器的插入损耗过大。
    - 解决方案:检查连接器是否正确安装,确认所有接线无误,确保屏蔽层完全接触良好。
    问题2:无法通过耐压测试(Hipot)。
    - 解决方案:确认连接器和线路之间的绝缘是否完好,重新测试直至满足要求。

    7. 总结和推荐


    总结:PulseJackTM系列的工业级快速以太网和千兆以太网单端口RJ45连接器具备卓越的性能和广泛的适用性,特别适合于各种工业自动化控制系统的高可靠性需求。
    推荐:鉴于其出色的电磁干扰抑制能力和适应各种恶劣环境的能力,强烈推荐在工业自动化、户外网络和智能控制系统中使用此产品。

JXD2-0Z10NL参数

参数
长*宽*高 16.1mm(长度)*16.9mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘

JXD2-0Z10NL厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

JXD2-0Z10NL数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 模块化连接器 - 磁性插孔 PULSE ELECTRONICS JXD2-0Z10NL JXD2-0Z10NL数据手册

JXD2-0Z10NL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 31.2663
10+ ¥ 27.5143
120+ ¥ 27.5143
240+ ¥ 27.5143
库存: 329
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 31.26
直接购买
加入购物车
