JW0-0006NL

厂牌: PULSE ELECTRONICS
产品描述: Conn RJ-45/Dual USB F/F/F 10/4/4 POS Solder RA Thru-Hole 22 Terminal 3 Port Tray
供应商型号: UA-JW0-0006NL
供应商: 海外现货
标准整包数: 25

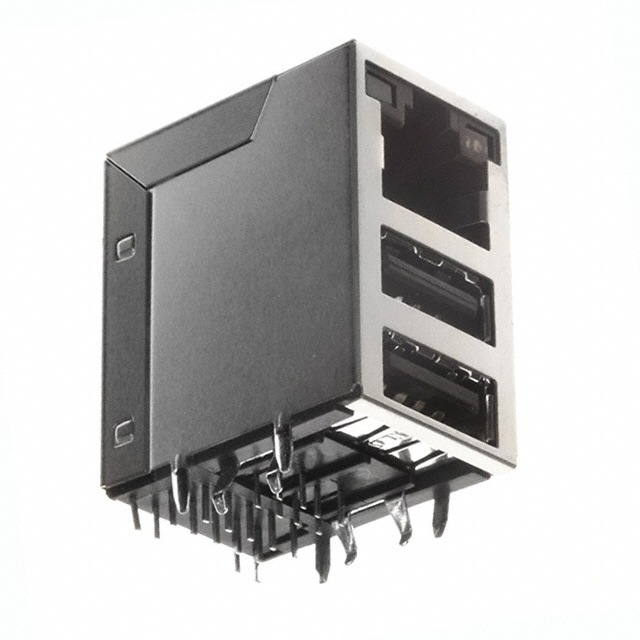

PULSE ELECTRONICS 模块化连接器 - 磁性插孔 JW0-0006NL

JW0-0006NL概述

    PulseJackTM - 单端口以太网通过堆叠式双USB连接器技术手册

    产品简介


    PulseJackTM是一款单端口以太网通过堆叠式双USB连接器模块。它结合了一个RJ45端口和两个USB端口,能够实现10/100和1000Base-TX应用,适用于桌面PC、嵌入式系统和多端口应用。该模块符合IEEE 802.3u/ab.af标准,具有卓越的EMI抑制能力,可提供稳定的网络连接性能。

    技术参数


    - 连接器类型: RJ45端口和2个USB端口(2.0/3.0)
    - 电气性能:
    - 遵循IEEE 802.3u/ab.af规范
    - 高性能EMI抑制
    - 最低1500Vrms隔离电压
    - 数据速率:
    - 10/100 Mbps(PoE, AutoMDIX, 5-core)
    - 10/100/1000 Mbps(USB 2.0)
    - 10/100/1000 Mbps(USB 3.0)
    - 插入损耗:
    - TX/RX (最大): -1.0 dB
    - 返回损耗 (典型): -20 dB
    - 交叉串扰 (最小): -12 dB
    - 共模抑制比 (典型): -40 dB
    - 耐压测试 (最小): 1500 Vrms
    - 温度范围:
    - 工作温度: 0°C 到 +70°C
    - 操作温度: -40°C 到 +85°C
    - 尺寸:
    - 重量: 8.1克
    - 包装: 25个/托盘

    产品特点和优势


    - 高可靠性: RJ45连接器符合CAT 6标准,USB模块符合USB 2.0/3.0标准。
    - 卓越的EMI抑制: 提供卓越的电磁干扰抑制性能,确保信号完整性。
    - 宽泛的工作温度范围: 适应广泛的环境条件。
    - 快速上升时间: 减少系统级抖动,提高系统稳定性。
    - 良好的耐久性: RJ45连接器耐用性测试结果良好,适合高频使用。

    应用案例和使用建议


    PulseJackTM广泛应用于桌面PC、嵌入式系统和多端口应用。例如,在服务器机房中,它可以连接多个网络设备,提供稳定的数据传输。此外,在医疗和工业环境中,其抗EMI干扰能力使其成为理想的选择。使用时应注意以下几点:
    - 确保地线连接尽可能短,以减少信号干扰。
    - 采用直接连接方式将IC与连接器相连,以减少信号损失。
    - 将旁路电容放置在Vcc和50W连接附近,以最大化EMI抑制效果。

    兼容性和支持


    PulseJackTM系列连接器与多种网络接口芯片(如常见的10/100/1000Mbps IC)兼容,确保了广泛的适用性。同时,Pulse Electronics公司提供了详细的技术文档和支持服务,包括北美、欧洲和亚洲的区域技术支持团队。

    常见问题与解决方案


    - 问题: 插拔过程中出现异常噪音
    - 解决方法: 检查插头和插座是否正确安装,并确保无异物进入。
    - 问题: 信号传输不稳定
    - 解决方法: 确认接地方案正确且接地线连接可靠,同时检查电缆是否有破损。
    - 问题: 无法正常识别USB设备
    - 解决方法: 重新插拔设备,确认设备是否已正确安装驱动程序。

    总结和推荐


    PulseJackTM是一款高性能的单端口以太网通过堆叠式双USB连接器,适用于多种应用场景。其出色的EMI抑制能力和广泛的温度适应性使其在市场上具备很强的竞争力。总体而言,强烈推荐使用此产品来提升网络连接质量和系统可靠性。对于需要高稳定性和兼容性的项目,PulseJackTM无疑是最佳选择之一。

JW0-0006NL参数

参数
长*宽*高 18.82mm(长度)*27.43mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘

JW0-0006NL厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

JW0-0006NL数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 模块化连接器 - 磁性插孔 PULSE ELECTRONICS JW0-0006NL JW0-0006NL数据手册

JW0-0006NL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 7.225 ¥ 60.5455
50+ $ 7.175 ¥ 60.1265
125+ $ 7.05 ¥ 59.079
300+ $ 6.675 ¥ 55.9365
库存: 275
起订量: 25 增量: 25
交货地:
最小起订量为:25
合计: ¥ 1513.63
