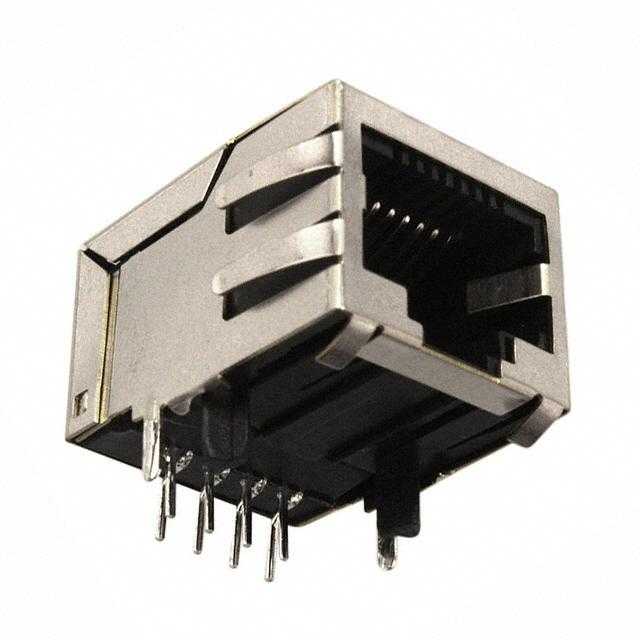

J0012D21NL

厂牌: PULSE ELECTRONICS
产品描述: Conn RJ-45 F 8 POS 2.54mm Solder RA Thru-Hole 8 Terminal 1 Port Cat 5/Cat 6
供应商型号: TS-J0012D21NL
供应商: 海外现货
标准整包数: 10
PULSE ELECTRONICS 模块化连接器 - 磁性插孔 J0012D21NL

J0012D21NL概述

    PulseJack™ 1x1 Tab-DOWN RJ45 技术手册

    产品简介


    PulseJack™ 是一款专为100 Base-TX(快速以太网)设计的1x1 Tab-DOWN RJ45连接器,集成了变压器(ICM),符合IEEE 802.3标准,适用于各种网络应用。它具有良好的机械和电气性能,确保在高速数据传输过程中提供稳定可靠的连接。此外,该产品通过了RoHS认证,适合用于SOHO(小型办公家庭办公)、LAN-on-Motherboard(主板集成局域网)、Hub和Switch等应用场景。

    技术参数


    - 峰值波峰焊接温度: 260°C
    - 适用电缆: CAT 5 和 CAT 6 高速以太网电缆或更高级别的UTP
    - 最小开路电感: 350 μH(在8mA偏置电流下)
    - 最小隔离电压: 1500Vrms(符合IEEE 802.3要求)
    - 工作温度范围: 0°C 至 +70°C
    - 电气性能:
    - 插拔力:最大5磅(2.268千克)
    - 耐用性:插入750次后仍可保持插拔力
    - 保留力:20磅(9.072千克)
    - 机械耐久性: 10-20毫英寸镍层,磷青铜选择性金镀层,UL 94 V-0等级热塑材料
    - LED配置:
    - 标准LED波长:黄色585纳米,绿色565纳米
    - 前向电压:2.5伏特(黄色), 2.2伏特(绿色)
    - 使用内部电阻器,电压额定值可达5.0伏特(假设偏置电流为20mA)

    产品特点和优势


    - 电气性能优异: 拥有较高的电气隔离度,确保数据传输稳定性。
    - 耐用性强: 插拔力和保留力高,经过多次插拔仍能保持良好的连接质量。
    - 符合行业标准: 符合IEEE 802.3标准,确保广泛的兼容性。
    - 环境保护: 通过RoHS认证,满足环保要求。

    应用案例和使用建议


    PulseJack™ 在多种应用场景中表现卓越,如SOHO网络、LAN-on-Motherboard等。实际使用中应注意以下几点:
    - 正确安装: 确保连接器的安装位置正确,避免不必要的物理损伤。
    - 电缆选择: 推荐使用CAT 5或CAT 6电缆以获得最佳性能。
    - 散热管理: 虽然工作温度范围广泛,但应尽量避免长时间处于高温环境中。

    兼容性和支持


    PulseJack™ 与其他标准RJ45连接器兼容,适用于各类100 Base-TX以太网设备。PulseElectronics公司提供全面的技术支持和维护服务,如有需要,请联系相应的客服团队。

    常见问题与解决方案


    - 问题1: 连接不稳定。
    - 解决方案: 检查连接器是否正确安装,电缆是否匹配。
    - 问题2: LED灯不亮。
    - 解决方案: 检查电源电压是否正确,确认内部电阻器是否正常工作。
    - 问题3: 隔离电压不达标。
    - 解决方案: 确认连接器安装是否正确,检查是否有外部干扰影响。

    总结和推荐


    总体来看,PulseJack™ 1x1 Tab-DOWN RJ45是一款高性能的网络连接器,具有优良的电气性能和机械强度,适合各种网络应用。其广泛的兼容性和制造商的支持使其成为理想的选择。强烈推荐使用此产品以实现高效稳定的网络连接。
    希望这篇文章能满足您的需求。如需进一步的信息或修改,请告知。

J0012D21NL参数

参数
长*宽*高 20.86mm(长度)*21.59mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘

J0012D21NL厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

J0012D21NL数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 模块化连接器 - 磁性插孔 PULSE ELECTRONICS J0012D21NL J0012D21NL数据手册

J0012D21NL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 7.0882 ¥ 60.2497
50+ $ 5.8851 ¥ 50.0234
100+ $ 5.3808 ¥ 45.7368
250+ $ 4.7196 ¥ 40.1166
450+ $ 4.6284 ¥ 39.3414
库存: 320
起订量: 40 增量: 1
交货地:
最小起订量为:10
合计: ¥ 602.49
