JK0-0145NL

厂牌: PULSE ELECTRONICS
产品描述:
供应商型号: MMU-JK0-0145NL-E0EX7O-QY5TKG
供应商: 海外现货
标准整包数: 129

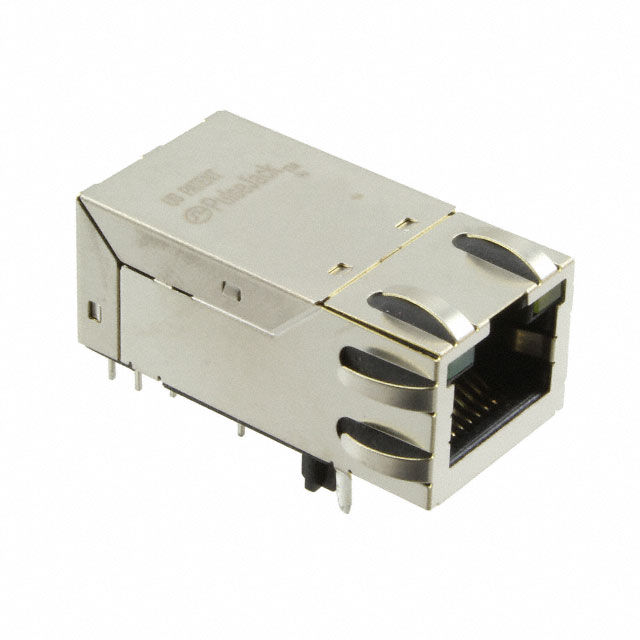

PULSE ELECTRONICS 模块化连接器 - 磁性插孔 JK0-0145NL

JK0-0145NL概述


    产品简介


    PULSEJACKTM Single-Port Gigabit PoE是一款专为以太网供电(Power over Ethernet, PoE)设计的RJ45连接器,集成有磁性元件。此产品旨在配合大多数主流的物理层(PHY)制造商的设备,同时符合IEEE 802.3af标准。PULSEJACKTM具备单端口千兆PoE能力,可以支持10/100/1000 Base-TX传输速率,适用于多种网络应用场景。

    技术参数


    - 基本参数:符合FCC尺寸要求;电镀锡镍(NL零件为锡镍)
    - 屏蔽:磷青铜
    - 接触材料:黄铜
    - 耐热性:RoHS认证,峰值焊接温度达到260°C
    - 最大插入力:5磅(约2.268公斤)
    - 最大拔出力:5磅(约2.268公斤)
    - 耐用性:500次插拔循环
    - 电气特性:最小共模电感350μH(在8mA偏置电流下);插入损耗典型值为1.0 dB;回波损耗典型值为16 dB;串扰典型值为12 dB
    - 防护等级:MSL等级1-5,最高为1级
    - 额定功率:15W,350mA,48V
    - 插入损耗:100Ω(±15Ω)
    - 工作温度范围:0°C至+70°C

    产品特点和优势


    PULSEJACKTM具有出色的电磁干扰抑制性能和高可靠性。其RoHS合规性及卓越的电气性能使其成为各类PoE设备的理想选择。另外,其兼容多种PHY制造商的产品也使其在应用领域更加广泛。PULSEJACKTM的设计符合严格的机械和电气标准,使其能够满足各种严苛的工作环境要求。

    应用案例和使用建议


    该产品可广泛应用于商业楼宇、工业控制、智能建筑、安防监控系统等领域。在实际部署时,用户需要确保电缆布线合理,以避免可能的电磁干扰问题。建议定期检查连接器状态,保持良好的接触性能。此外,在复杂环境条件下使用时,可以考虑采取额外的防尘和防水措施来提高其使用寿命。

    兼容性和支持


    PULSEJACKTM兼容多种以太网标准,包括10/100/1000 Base-TX。制造商提供全面的技术支持服务,包括安装指南、故障排查和更换指导等。如果您在使用过程中遇到任何问题,可以联系官方客服获取帮助。

    常见问题与解决方案


    - Q1:如何检测PULSEJACKTM的连接质量?
    A1:可以使用万用表测量接触电阻,如果阻值过大,则表明连接不良。

    - Q2:PULSEJACKTM能否用于高温环境?
    A2:是的,但请确保工作温度不超过70°C,且在安装前进行适当检查。

    总结和推荐


    综上所述,PULSEJACKTM Single-Port Gigabit PoE是一款高性能的PoE连接器,具备优异的电气特性和环境适应性。它不仅能够满足多样化的网络需求,还具备出色的稳定性和可靠性。如果你正在寻找一款可靠的PoE解决方案,PULSEJACKTM值得你考虑。

JK0-0145NL参数

参数
长*宽*高 19.99mm(长度)*33.02mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘

JK0-0145NL厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

JK0-0145NL数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 模块化连接器 - 磁性插孔 PULSE ELECTRONICS JK0-0145NL JK0-0145NL数据手册

JK0-0145NL封装设计

查看详情并下载
Symbol
Footprint
3D Model
