J00-0042NL

厂牌: PULSE ELECTRONICS
产品描述:
供应商型号: TS-J00-0042NL
供应商: 海外现货
标准整包数: 5

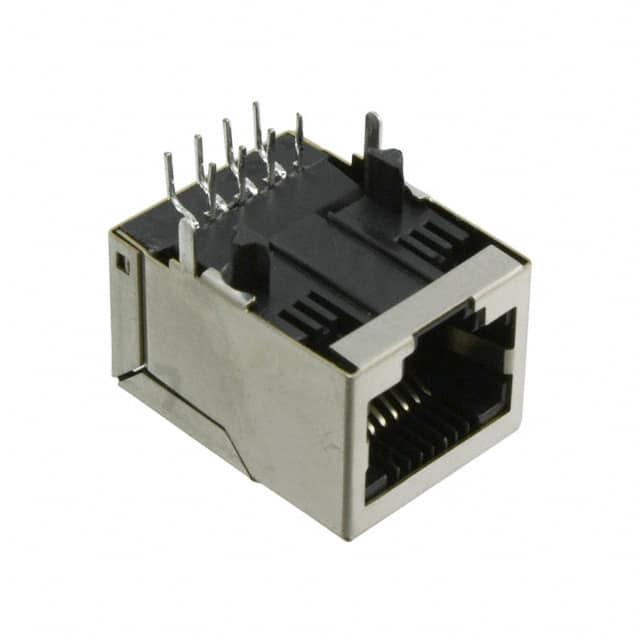

PULSE ELECTRONICS 模块化连接器 - 磁性插孔 J00-0042NL

J00-0042NL概述


    产品简介


    StarJackTM 1x1 Tab-DOWN RJ45集成磁性连接器是一种专为高密度成本敏感型消费应用设计的10/100 Base-TX RJ45 1x1 Tab-DOWN 8针集成磁性连接器。它特别适用于宽带服务(如ADSL调制解调器、电缆调制解调器、机顶盒和视频点播)等场景。该连接器遵循IEEE802.3i (10Base-T)标准,旨在满足快速以太网电缆的要求。

    技术参数


    以下是各型号的主要技术参数:
    | 型号 | 插入损耗 (dB MIN) | 回波损耗 (dB MAX) | 共模抑制 (dB MIN) | 高压测试 (Vrms) |

    | J00-0014NL | -1 | -18 | -35 | 1500 |
    | J00-0042NL | -1 | -18 | -35 | 1500 |
    | J00-0045NL | -1 | -18 | -35 | 1500 |
    | J00-0046NL | -1 | -18 | -35 | 1500 |
    | J00-0061NL | -1 | -18 | -35 | 1500 |
    | J00-0064NL | -1 | -18 | -35 | 1500 |
    | J00-0065NL | -1 | -18 | -35 | 1500 |
    | J00-0066NL | -1 | -18 | -35 | 1500 |
    部分型号具有特定功能,例如J00-0061NL和J00-0065NL带有G/Y标识的LED灯。

    产品特点和优势


    1. RoHS合规性:所有型号均符合RoHS标准,确保环保和健康安全。
    2. 电磁干扰抑制:具备出色的EMI抑制能力,保证信号传输质量。
    3. 低成本高效益:设计适配高速以太网应用,提供高性能的同时控制成本。
    4. 多功能LED配置:LED指示灯可以快速识别设备状态,便于维护和故障排查。
    5. 耐用性强:插入力和拆卸力均为5磅(约2.268公斤),耐用性达到750次插拔,且具备20磅(约9.072公斤)的抗拉强度。

    应用案例和使用建议


    - 典型应用场景:这款连接器常用于各种宽带服务设备中,如ADSL调制解调器、电缆调制解调器、机顶盒等。
    - 使用建议:
    - 确保连接器的屏蔽和接地系统良好,以避免外部EMI干扰。
    - 使用符合标准的Fast Ethernet电缆进行连接,以达到最佳性能。
    - 定期检查连接器的物理磨损情况,及时更换损坏部件,确保长期稳定运行。

    兼容性和支持


    - 兼容性:该连接器支持10Base-T和10/100 Base-TX标准,兼容市面上大多数的10/100 Base-TX网络设备。
    - 厂商支持:制造商提供详细的安装指南和技术支持服务,客户可通过电话或电子邮件获得技术支持。

    常见问题与解决方案


    1. 问题:连接器信号不稳定。
    - 解决方案:检查连接器是否有物理损伤或污染,清理并重新连接。
    2. 问题:LED灯不亮。
    - 解决方案:检查LED线路是否正确连接,确认电源电压是否正常。
    3. 问题:连接松动。
    - 解决方案:检查连接器的插拔力是否符合标准,调整连接器位置以确保紧密连接。

    总结和推荐


    总体而言,StarJackTM 1x1 Tab-DOWN RJ45集成磁性连接器是一款非常适合在宽带接入设备中使用的连接器。它的优点包括RoHS合规性、出色的EMI抑制能力、耐用性及低成本高效益的设计。对于需要在成本效益和性能之间取得平衡的应用场合,该连接器是一个非常值得推荐的选择。

J00-0042NL参数

参数
长*宽*高 16.26mm(长度)*21.59mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

J00-0042NL厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

J00-0042NL数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 模块化连接器 - 磁性插孔 PULSE ELECTRONICS J00-0042NL J00-0042NL数据手册

J00-0042NL封装设计

查看详情并下载
Symbol
Footprint
3D Model
