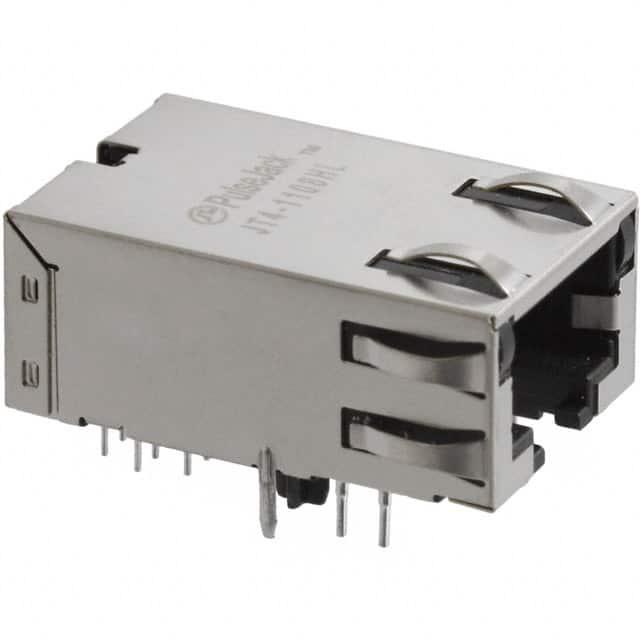

JT4-1108HL

厂牌: PULSE ELECTRONICS
产品描述: Conn RJ-45 F 8 POS 1.02mm Solder RA Thru-Hole 19 Terminal 1 Port
供应商型号: 30C-JT4-1108HL RJ45
供应商: 云汉优选
标准整包数: 1
PULSE ELECTRONICS 模块化连接器 - 磁性插孔 JT4-1108HL

JT4-1108HL概述

    PulseJack™ 1X1 Tab-Down 10GBase-T RJ45 技术手册

    产品简介


    PulseJack™ 1X1 Tab-Down 是一款专为支持 10GBASE-T 收发器设计的 RJ45 连接器。它符合 IEEE 802.3 标准,并通过了顶级 10G 以太网物理层芯片制造商的认证。此连接器采用低轮廓设计,适用于 PCI Express 系统,并通过 RoHS 和无卤认证,具有良好的耐用性和环境适应性。

    技术参数


    | 参数 | 规格 |

    | 插入损耗(最大值) | -3.0 dB |
    | 回波损耗(最小值) | -2.0 dB |
    | 差分模式抑制(最小值) | -22.0 dB |
    | 串扰(最小值) | -16.5 dB |
    | 高压击穿测试(最小值) | 2250 VDC |
    | 操作温度范围 | 0°C 至 70°C |
    | 波峰焊温度峰值 | 260°C |

    产品特点和优势


    PulseJack™ 1X1 Tab-Down 具有多项独特功能和优势:
    - 高性能:提供出色的插入损耗、回波损耗和差分模式抑制,确保高速数据传输的稳定性。
    - 兼容性强:通过了 Intel、Marvell 和 Broadcom 等顶级 10G 以太网物理层芯片制造商的认证。
    - 环保材料:符合 RoHS 和无卤标准,适合环保要求高的应用场景。
    - 低轮廓设计:适合 PCI Express 设计,节省空间。

    应用案例和使用建议


    PulseJack™ 1X1 Tab-Down 在数据中心、企业网络和工业自动化等领域有着广泛应用。在实际使用中,应注意以下几点:
    - 耐久性:建议插拔次数不超过 750 次,以保证连接器的长期稳定性和耐用性。
    - 信号完整性:保持连接器和布线的清洁,避免信号干扰和衰减。
    - 散热管理:注意散热设计,避免因过热导致性能下降。

    兼容性和支持


    PulseJack™ 1X1 Tab-Down 与其他主流电子元器件和设备兼容良好。Pulse Electronics 提供全面的技术支持和维护服务,如有任何问题,可联系 Americas - prodinfonetworkamericas@pulseelectronics.com 或 Europe - comms-apps-europe@pulseelectronics.com 获取帮助。

    常见问题与解决方案


    1. Q: 如何检查连接器是否正确安装?
    - A: 确保连接器插槽和插头之间的插拔力均匀且合适。若需要拆卸,应使用正确的工具进行操作。
    2. Q: 如何避免信号干扰?
    - A: 保持连接器和布线环境干净整洁,避免不必要的电磁干扰。
    3. Q: 如何提高使用寿命?
    - A: 定期检查连接器的接触情况和插拔力,避免频繁插拔超过 750 次。

    总结和推荐


    PulseJack™ 1X1 Tab-Down 作为一款高性能、高兼容性的 10GBASE-T RJ45 连接器,在数据中心和企业网络中表现出色。其低轮廓设计和优异的电气性能使其成为多种应用的理想选择。强烈推荐使用此连接器来实现可靠的数据传输。
    以上是对 PulseJack™ 1X1 Tab-Down 10GBase-T RJ45 连接器的详细介绍,希望能为您的选型和使用提供参考。

JT4-1108HL参数

参数
长*宽*高 17.53mm(长度)*28.57mm(高度)
安装方式 通孔安装
应用等级 商业级
零件状态 在售
包装方式 托盘

JT4-1108HL厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

JT4-1108HL数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 模块化连接器 - 磁性插孔 PULSE ELECTRONICS JT4-1108HL JT4-1108HL数据手册
