JXD6-0001NL

厂牌: PULSE ELECTRONICS
产品描述: Conn RJ-45 RCP 10 POS 1.27mm Solder RA SMD 10 Terminal 1 Port T/R
供应商型号: JXD6-0001NL
供应商: 云汉优选
标准整包数: 50
PULSE ELECTRONICS 模块化连接器 - 磁性插孔 JXD6-0001NL

JXD6-0001NL概述


    产品简介

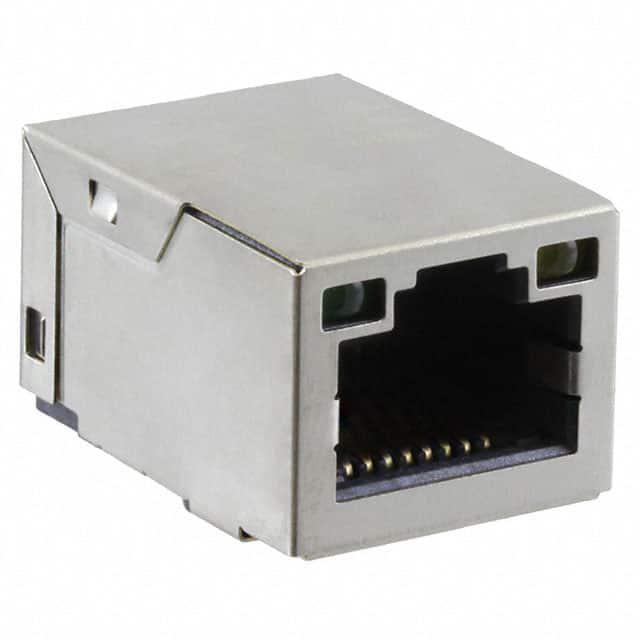

    100Base-TX PulseJackTM Integrated SMD Connector
    PulseElectronics.com的100Base-TX PulseJackTM集成表面贴装连接器是一种专为工业和户外环境设计的高性能电子元器件。该产品通过IEEE802.3.u标准认证,确保在100Base-TX网络应用中的稳定性和可靠性。它的主要功能包括集成式表面贴装设计、坚固的防闩锁结构以及全面的环保合规性(RoHS和无铅)。

    技术参数


    | 参数 | 规格 |

    | 工作温度 | -40°C 至 +85°C |
    | 插入损耗 | -1.2dB (最大值) |
    | 回波损耗 | -16dB (最小值) |
    | 跨接串扰 | -30dB (典型值) |
    | 共模抑制比 | -40dB (典型值) |
    | 电感值 | 350μH (在8mA下) |
    | 接触镀层 | 6微英寸金镀层 |
    | 焊尾镀层 | 100微英寸(最小值),全锡 |
    | 拉流温度 | 245°C (峰值回流焊温度) |

    产品特点和优势


    100Base-TX PulseJackTM集成表面贴装连接器具有以下显著特点和优势:
    - 坚固的防闩锁设计:特别适用于工业和户外环境,提高了耐久性和可靠性。
    - 兼容性好:与市场上领先的PHY兼容,便于集成到现有系统中。
    - 环保材料:符合RoHS和无铅标准,符合现代绿色制造要求。
    - 卓越的电气性能:优异的插入损耗和回波损耗表现,确保信号传输质量。

    应用案例和使用建议


    应用场景:100Base-TX PulseJackTM集成表面贴装连接器广泛应用于工业自动化、监控系统、通信设备等需要高可靠性、耐用性的场合。
    使用建议:
    - 在选择安装位置时,应考虑避免极端环境条件(如高温、高湿度),以保持最佳性能。
    - 严格遵循制造商提供的装配指南进行焊接操作,特别是注意峰值回流焊温度控制。
    - 定期检查连接器接口的物理状态,确保没有接触不良或其他机械损伤。

    兼容性和支持


    - 兼容性:该产品与各类标准PCB(印刷电路板)设计兼容,便于与不同品牌及型号的硬件配套使用。
    - 支持和服务:对于任何使用过程中的疑问或故障,可联系PulseElectronics官方技术支持团队寻求帮助。

    常见问题与解决方案


    1. 问题:连接器出现接触不良现象。
    - 解决办法:检查焊接工艺是否规范,确保焊点光滑且无气泡;必要时可重新焊接。
    2. 问题:信号传输质量不佳。
    - 解决办法:确认周围是否有强电磁干扰源,若存在则需采取屏蔽措施;同时检测线路布局是否合理,以减少串扰。
    3. 问题:设备过热问题。
    - 解决办法:检查散热设计是否有效,适当增加通风口或采用更高效的散热片。

    总结和推荐


    100Base-TX PulseJackTM集成表面贴装连接器凭借其坚固的设计、出色的电气特性和广泛的适用范围,在众多同类产品中脱颖而出。无论是用于工业自动化项目还是室外通信设备,该连接器都展现了其卓越性能和长久可靠性。强烈推荐给那些对质量和稳定性有较高要求的应用场景。

JXD6-0001NL参数

参数
安装方式 贴片安装
零件状态 停产
包装方式 托盘

JXD6-0001NL厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

JXD6-0001NL数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 模块化连接器 - 磁性插孔 PULSE ELECTRONICS JXD6-0001NL JXD6-0001NL数据手册

JXD6-0001NL封装设计

查看详情并下载
Symbol
Footprint
3D Model
