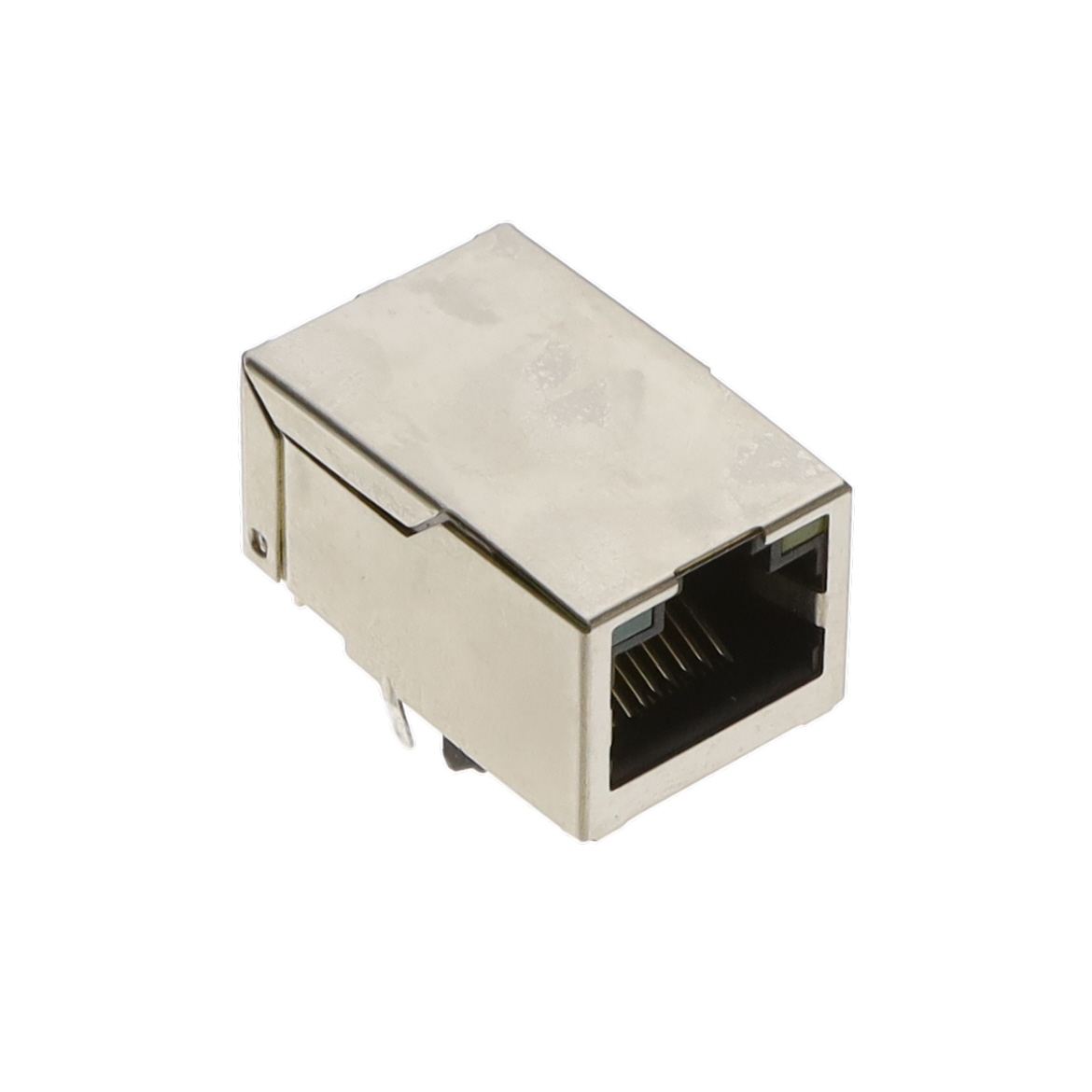

J1006F01PNL

厂牌: PULSE ELECTRONICS
产品描述: Conn RJ-45 F 8 POS 1.27mm Solder RA Thru-Hole 12 Terminal 1 Port Cat 5/Cat 6
供应商型号: N-J1006F01PNL
供应商: 云汉优选
标准整包数: 1
PULSE ELECTRONICS 模块化连接器 - 磁性插孔 J1006F01PNL

J1006F01PNL概述

    # PulseJack™ 1x1 Tab-UP RJ45 产品技术手册

    1. 产品简介


    PulseJack™ 是一款高性能的1x1 Tab-UP RJ45集成磁性连接器,专为网络应用设计。它适用于100Base-TX(快速以太网)标准,支持CAT 5及更高类别UTP电缆,符合IEEE 802.3规范。其设计紧凑且可靠,可广泛应用于ADSL调制解调器、LAN-on-Motherboard、Hub和Switch等场景。PulseJack™以其卓越的电磁干扰(EMI)抑制能力和插入损耗表现,成为网络设备制造商的首选解决方案。

    2. 技术参数


    以下是PulseJack™的主要技术规格:
    - 接口类型: 1x1 Tab-UP RJ45
    - 工作频率: 1-65 MHz(传输速率)
    - 插入损耗: 典型值≤-1.0 dB(1-50 MHz),最大值≤-20 dB(50-150 MHz)
    - 回波损耗: ≥15 dB(1-10 MHz),≥20 dB(10-30 MHz)
    - 共模抑制比: ≥35 dB(典型值)
    - 电感值: 最小350 µH(带8 mA偏置电流)
    - 工作温度范围: 0°C 至 +70°C
    - RoHS合规: 符合RoHS标准,峰值焊接温度可达260°C
    表格:部分型号技术指标概览
    | Part Number | Mating Force (MAX) | Unmating Force (MAX) | Durability | Shield Contact Material |

    | J1006F01PNL | 5 Ibs (2.268 kgs) | 5 Ibs (2.268 kgs) | 750 cycles | Brass |
    | JP006821UNL | 5 Ibs (2.268 kgs) | 5 Ibs (2.268 kgs) | 750 cycles | Brass |

    3. 产品特点和优势


    PulseJack™ 的核心优势体现在以下几个方面:
    - 高抗干扰能力: 高性能设计确保出色的EMI抑制,使设备在复杂电磁环境中稳定运行。
    - 宽频段支持: 能够覆盖广泛的频率范围,适用于多种高速网络需求。
    - 耐用性强: 机械性能优越,耐用性超过750次插拔循环。
    - 兼容性好: 支持多种电缆类型(如CAT 5e、CAT 6)及网络标准(如IEEE 802.3)。

    4. 应用案例和使用建议


    PulseJack™ 可用于构建家庭网络设备、企业级交换机和路由器等场景。例如,在家庭网络环境中,可以使用此产品连接ADSL调制解调器和路由器;在企业环境中,可用于交换机背板布线。此外,用户应根据具体需求选择不同颜色的LED指示灯(如绿色、黄色或橙色),以方便监控网络状态。
    使用建议:
    - 确保电缆与模块之间的阻抗匹配。
    - 避免过度弯曲或拉扯电缆,以免影响信号质量。
    - 在高密度部署时,考虑散热设计以延长使用寿命。

    5. 兼容性和支持


    PulseJack™ 产品具有良好的互操作性,可与主流品牌网络设备无缝配合。此外,PulseElectronics公司提供全面的技术支持服务,包括定制化设计咨询、样品测试和技术文档下载。

    6. 常见问题与解决方案


    - 问题: 插拔力过大导致损坏。
    解决方法: 检查安装方向是否正确,并确认电缆质量符合要求。
    - 问题: 设备无法正常工作。
    解决方法: 检查接线图是否准确无误,特别是接地连接点是否可靠。

    7. 总结和推荐


    PulseJack™ 是一款高性能的RJ45集成磁性连接器,特别适合需要高稳定性和低功耗的应用场合。凭借其优异的技术指标和灵活的配置选项,PulseJack™ 成为了网络通信领域的理想选择。如果您正在寻找一款既经济又高效的解决方案,PulseJack™ 将是一个值得推荐的产品。
    © Copyright, 2019. Pulse Electronics, Inc. All rights reserved.

J1006F01PNL参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 托盘

J1006F01PNL厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。
