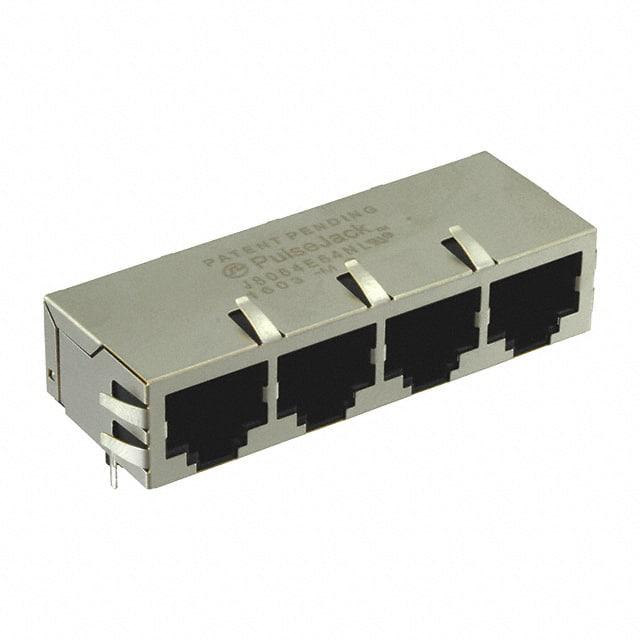

J8064E64NL

厂牌: PULSE ELECTRONICS
产品描述: Conn RJ-45 F 32 POS 2.54mm Solder RA Thru-Hole 32 Terminal 4 Port Cat 5/Cat 6 Tray
供应商型号: N-J8064E64NL
供应商: 云汉优选
标准整包数: 1
PULSE ELECTRONICS 模块化连接器 - 磁性插孔 J8064E64NL

J8064E64NL概述

    PulseJack™ 1xN Tab-Down 技术手册

    产品简介


    PulseJack™ 是一款专为100 Base-TX(快速以太网)设计的RJ45连接器。该产品适用于多种应用,包括SOHO(家庭办公室)环境中的ADSL调制解调器、主板上的局域网(LAN-on-Motherboard)、集线器和交换机。PulseJack™ 配备集成磁性元件,提供了一种紧凑且高效的网络解决方案。

    技术参数


    - 峰值焊接温度:符合RoHS标准,最大峰值波峰焊接温度为260°C。
    - 适用电缆类型:支持CAT 5和CAT 6快以太网电缆或更高级别。
    - 符合规范:满足IEEE 802.3标准。
    - 直流电阻:在8mA偏置电流下的最小共模阻抗为350μH。
    - EMI抑制性能:具有高电磁干扰抑制性能。
    - 环境温度:工作温度范围为0°C到+70°C,储存温度范围为-40°C到+85°C。
    - 电气特性:
    - 共模抑制比(Typ):>1 dB
    - 插入损耗(Typ):<1.0 dB
    - 回波损耗(Typ):>20 dB
    - 机械特性:
    - RJ45耐用性测试等级:插拔次数≥750次
    - Mating Force(最大):5磅(2.268千克)
    - Unmating Force(最大):5磅(2.268千克)

    产品特点和优势


    - 高电磁干扰抑制:设计上保证了高效的电磁干扰抑制能力,确保网络通信的稳定性。
    - 高可靠性:RJ45连接器经过严格测试,具有高插拔耐久度。
    - 适应性强:支持多种网络速度和电缆类型,能够广泛应用于各种网络环境。
    - 环境友好:符合RoHS标准,对环境友好,适合现代绿色制造标准。

    应用案例和使用建议


    - SOHO环境:适用于家庭办公室中的小型网络部署,如连接ADSL调制解调器。
    - LAN-on-Motherboard:可以集成到主板上,实现网络功能的直接集成。
    - Hub和Switches:作为网络中心设备的一部分,用于连接多个网络节点。
    使用建议:
    - 确保正确选择适合应用的型号,例如根据所需的端口数量选择不同的型号。
    - 在安装过程中,注意遵守制造商提供的面板切割尺寸指南,以确保良好的机械固定效果。

    兼容性和支持


    - 兼容性:PulseJack™ 与大多数常见的网络设备兼容,包括主流的路由器、交换机和服务器。
    - 技术支持:厂商提供详尽的技术文档和支持服务,确保用户能够获得必要的帮助和指导。

    常见问题与解决方案


    - 问题:无法正常插拔连接器。
    - 解决方案:检查面板切割尺寸是否符合要求,确保没有超出公差范围。
    - 问题:电磁干扰严重。
    - 解决方案:检查接地是否良好,确保所有屏蔽层正确连接。

    总结和推荐


    PulseJack™ 作为一款高性能的网络连接器,在设计和性能方面都表现出色。它具备高电磁干扰抑制能力和优秀的机械性能,非常适合用于各类网络环境中。因此,强烈推荐给需要高效、稳定网络连接解决方案的应用场合。

J8064E64NL参数

参数
长*宽*高 59.12mm(长度)*21.36mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘

J8064E64NL厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

J8064E64NL数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 模块化连接器 - 磁性插孔 PULSE ELECTRONICS J8064E64NL J8064E64NL数据手册

J8064E64NL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
40+ $ 15.4124 ¥ 131.0054
105+ $ 14.9762 ¥ 127.2977
库存: 40
起订量: 40 增量: 1
交货地:
最小起订量为:40
合计: ¥ 5240.21
