首页  >  产品百科  >  JV011I21NLT

JV011I21NLT

厂牌: PULSE ELECTRONICS
产品描述:
供应商型号: N-JV011I21NLT
供应商: 云汉优选
标准整包数: 150

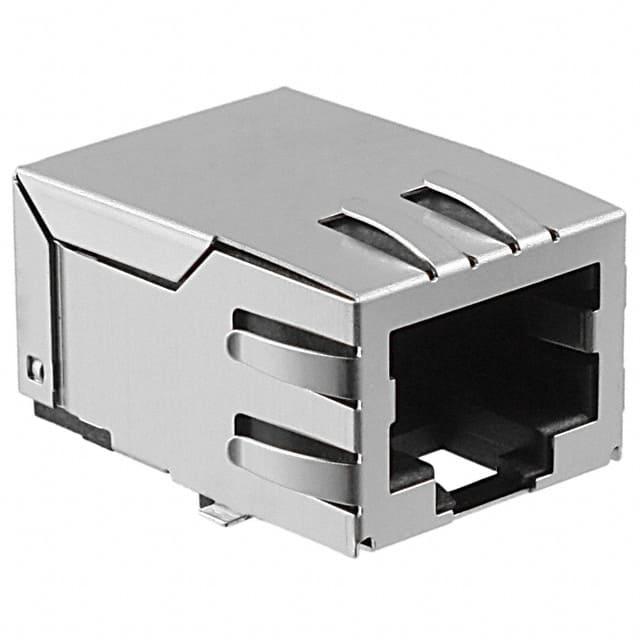

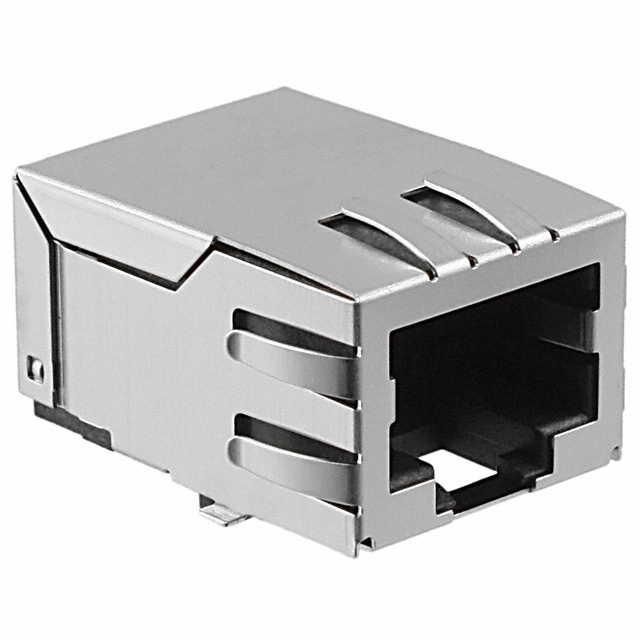

PULSE ELECTRONICS 模块化连接器 - 磁性插孔 JV011I21NLT

JV011I21NLT概述

    PulseJack™ Surface Mount 1x1 技术手册

    产品简介


    PulseJack™ 是一款专为表面安装设计的1x1 RJ45连接器,适用于10Base-T和100Base-TX传输。它集成了磁性模块,专门用于数据级非屏蔽双绞线电缆(UTP-3、5e和6)上的传输。这款产品适合于适配卡和多端口应用,并且符合IEEE 802.3标准,能够提供卓越的电磁干扰(EMI)过滤效果。PulseJack™ 在高电流应用中表现出色,其主要用途包括机顶盒和网络接口卡(NIC)。

    技术参数


    - 尺寸: 1x1 RJ45表面安装
    - 峰值波峰回流温度等级: 245°C
    - 额定隔离电压: 最小1500Vrms(符合IEEE 802.3要求)
    - 工作温度范围: -40°C 至 85°C
    - 输入/输出比率: 1:1
    - 最大插入损耗: 1.0dB
    - 最小串扰抑制: -18dB
    - 最小返回损耗: -14dB
    - 最小差分阻抗: 100Ω(±15Ω)

    产品特点和优势


    - 卓越的EMI过滤能力: 能有效减少电磁干扰,确保数据传输的稳定性和可靠性。
    - 宽频带特性: 提供最少的衰减,实现快速上升时间,减少系统级抖动。
    - 高可靠性焊接: 设计能承受多种焊接工艺,确保长期使用的稳定性。
    - 兼容性广泛: 与主流IC制造商的设备高度兼容,易于集成。

    应用案例和使用建议


    - 应用实例: 主要应用于机顶盒和网络接口卡。通过将信号从电缆侧传递到板卡侧,PulseJack™ 确保了高效的数据传输。
    - 使用建议:
    - 将去耦电容器放置在电源引脚和地线之间以最大程度地减少电磁干扰。
    - 连接至地面的走线应尽可能短。
    - 连接至10/100 IC的连接应尽量直接,长度最短。

    兼容性和支持


    - 兼容性: PulseJack™ 兼容各种数据级非屏蔽双绞线电缆(UTP-3、5e和6),适合适配卡和多端口应用。
    - 支持服务: Pulse Electronics公司提供了详细的技术文档和客户支持,帮助用户解决使用过程中的问题。

    常见问题与解决方案


    - Q: 如何防止焊接过程中出现翘曲?
    - A: 使用低温无铅焊锡,并严格控制焊接温度。可以使用氮气保护气以降低氧化。

    - Q: 如何提高信号传输的质量?
    - A: 确保去耦电容器放置正确,走线短且直,减少外部干扰的影响。

    总结和推荐


    PulseJack™ Surface Mount 1x1 表面安装RJ45连接器在多个方面表现出色。它的高电磁干扰过滤能力、高可靠性焊接以及广泛的兼容性使其成为机顶盒和网络接口卡应用的理想选择。对于需要高效数据传输和稳定性的用户,我们强烈推荐使用PulseJack™。
    希望这份手册为您提供所需的信息,并感谢您选择PulseJack™作为您的解决方案。如需进一步的帮助或技术支持,请联系我们的客户服务团队。

JV011I21NLT参数

参数
长*宽*高 19.33mm(长度)*23.75mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

JV011I21NLT厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

JV011I21NLT数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 模块化连接器 - 磁性插孔 PULSE ELECTRONICS JV011I21NLT JV011I21NLT数据手册

JV011I21NLT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
150+ $ 4.6041 ¥ 39.1349
300+ $ 4.4676 ¥ 37.9746
库存: 443
起订量: 150 增量: 150
交货地:
最小起订量为:150
合计: ¥ 5870.23
