首页  >  产品百科  >  J0G-0007NL

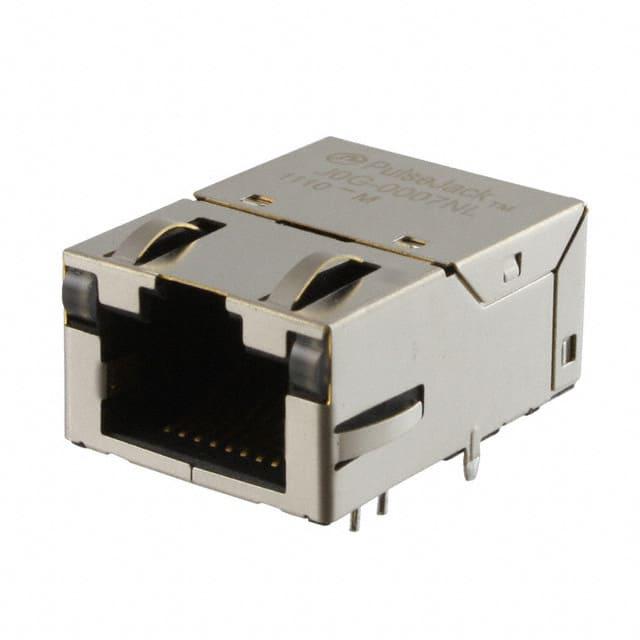

J0G-0007NL

厂牌: PULSE ELECTRONICS
产品描述: Conn RJ-45 F 8 POS 2.03mm Solder RA Thru-Hole 11 Terminal 1 Port
供应商型号: N-J0G-0007NL
供应商: 云汉优选
标准整包数: 1
PULSE ELECTRONICS 模块化连接器 - 磁性插孔 J0G-0007NL

J0G-0007NL概述

    PulseJack™ Low Profile 1x1 Tab-Up 电子元器件技术手册

    产品简介


    PulseJack™ Low Profile 1x1 Tab-Up 是一款专为网络接口设计的集成磁性连接器,适用于100/1000Base-T标准。该产品集成了IEEE 802.3标准兼容的RJ45单端口(1x1)Tab-Up设计,旨在支持网络接口卡(NIC)、主板上的局域网(LOM)以及PC应用。

    技术参数


    - 插入损耗(dB)
    - TX/RX: -1.0至-1.2 dB(不同型号)
    - 1-10 MHz: -18 dB
    - 30 MHz: -12 dB
    - 60-80 MHz: -10 dB
    - 80-100 MHz: -40 dB(低频段)/-35 dB(高频段)

    - 电抗阻
    - 额定阻抗: 100Ω(±15Ω)

    - 电磁干扰抑制
    - 最小开路电感: 350μH(带8mA偏置电流)

    - 耐压测试
    - 60Hz下最小耐压: 1500Vrms

    - 机械规格
    - 插拔力: 最大插拔力5磅/2.268千克
    - 插拔寿命: 750次插拔
    - 镀层材料: 黄铜/镍/金磷青铜
    - 连接器尺寸符合FCC规范要求
    - 防潮等级: MSL 1(最高等级)

    产品特点和优势


    - 高性价比
    - 超低插入损耗和优异的电磁干扰抑制能力,确保网络信号传输稳定。

    - 小型化设计
    - 低高度和小脚印设计,减少电路板空间占用。

    - 环保可靠
    - RoHS认证,符合绿色环保标准;峰值波峰焊接温度可达260°C。

    - 高性能机械结构
    - 高耐用性,多次插拔后仍保持良好接触性能。

    应用案例和使用建议


    - 网络设备
    - 如路由器、交换机等网络设备中的接口连接器。

    - 使用建议
    - 在安装过程中,请注意保持连接器与电路板的良好接触,避免过度弯曲或扭曲导致损坏。
    - 使用过程中建议定期检查连接器的状态,确保其性能稳定。

    兼容性和支持


    - 兼容性
    - 与常见的100/1000Base-T网络设备完全兼容。

    - 技术支持
    - 如有疑问,可通过电子邮件联系厂商技术支持,获取更多帮助。

    常见问题与解决方案


    - 问题1:如何正确安装连接器?
    - 确保连接器的引脚与电路板上的焊盘对齐,轻柔地插入并焊接。

    - 问题2:如何处理过高的插入损耗?
    - 检查连接器与电路板之间的连接是否良好,必要时更换连接器或重新焊接。

    总结和推荐


    PulseJack™ Low Profile 1x1 Tab-Up 是一款性能卓越的网络连接器,具备低插入损耗、优异的电磁干扰抑制能力和良好的机械性能。适用于各类网络设备,特别是在需要紧凑布局的应用场合中表现出色。我们强烈推荐这款产品用于高端网络应用。

J0G-0007NL参数

参数
长*宽*高 24.56mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘

J0G-0007NL厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

J0G-0007NL数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 模块化连接器 - 磁性插孔 PULSE ELECTRONICS J0G-0007NL J0G-0007NL数据手册

J0G-0007NL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ $ 6.413 ¥ 54.5105
50+ $ 6.1285 ¥ 52.0923
95+ $ 5.9466 ¥ 50.5461
200+ $ 5.8344 ¥ 49.5924
库存: 500
起订量: 20 增量: 1
交货地:
最小起订量为:20
合计: ¥ 1090.21
直接购买
加入购物车
