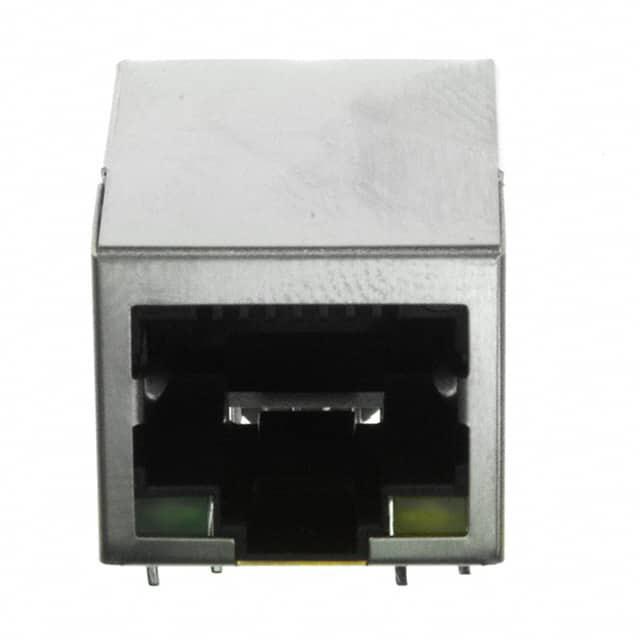

J0026D01BNL

厂牌: PULSE ELECTRONICS
产品描述: Conn RJ-45 F 8 POS 1.27mm Solder RA Thru-Hole 12 Terminal 1 Port PulseJack™ Cat 5/Cat 6
供应商型号: N-J0026D01BNL
供应商: 云汉优选
标准整包数: 1
PULSE ELECTRONICS 模块化连接器 - 磁性插孔 J0026D01BNL

J0026D01BNL概述

    PulseJack™ 1x1 Tab-DOWN RJ45 技术手册

    1. 产品简介


    PulseJack™ 是一款专为高速以太网设计的1x1 Tab-DOWN RJ45连接器。该产品集成了磁性元件(ICM),旨在支持家庭办公室(SOHO)应用,如ADSL调制解调器、主板上的局域网(LAN-on-Motherboard)、集线器和交换机等。

    2. 技术参数


    - 连接方式: RJ45 1x1 Tab-DOWN
    - 峰值焊接温度: RoHS标准下的峰值焊接温度为260°C
    - 适用电缆: 支持CAT 5及更高级别的非屏蔽双绞线(UTP)
    - 电气隔离: 最小隔离电压为1500Vrms,符合IEEE 802.3标准
    - 共模电感: 最小共模电感为350 µH,偏置电流为8mA
    - 插入损耗: 插入损耗典型值为-1 dB
    - 回波损耗: 回波损耗典型值为-20 dB
    - 串扰抑制: 典型值为-16 dB
    - 接触材料: 镀镍磷青铜插针和镀镍黄铜壳体
    - 机械性能: 插拔次数可达750次,最大插拔力为5磅(约2.268千克),保持力为20磅(约9.072千克)
    - 工作温度范围: 操作温度范围为0°C到+70°C
    - 认证: 符合RoHS标准,UL 94 V-0防火等级

    3. 产品特点和优势


    - 卓越的电气性能: 插入损耗低,回波损耗高,串扰抑制能力强,确保了信号传输的质量。
    - 高可靠性: 插拔次数高达750次,插拔力大,保持力强,适用于频繁操作的环境中。
    - 严格的隔离度: 最小隔离电压达到1500Vrms,提高了产品的抗干扰能力。
    - 多功能性: 支持多种不同配置,满足不同的应用需求。
    - 环保: 符合RoHS标准,对环境友好。

    4. 应用案例和使用建议


    应用案例:
    - 家庭办公室(SOHO):用于连接ADSL调制解调器
    - 主板集成网络:如LAN-on-Motherboard
    - 数据中心:用于连接网络设备,如集线器和交换机
    使用建议:
    - 确保正确接地以减少干扰。
    - 在安装过程中避免过度弯曲插头和插座,以免损坏。
    - 选择合适的电缆类型以匹配产品性能。

    5. 兼容性和支持


    - 兼容性: 该产品可与各种类型的CAT 5及以上级别的非屏蔽双绞线(UTP)完美配合。
    - 厂商支持: 联系 Yageo Corporation 的技术支持团队,获取更多帮助和指导。

    6. 常见问题与解决方案


    - 问题: 插头和插座无法正确对接。
    - 解决方案: 检查接头是否清洁,确保没有灰尘或其他异物影响对接。
    - 问题: 插入损耗过高。
    - 解决方案: 检查接头和插座是否安装正确,确认电缆类型是否符合要求。
    - 问题: 信号传输不稳定。
    - 解决方案: 确保所有连接处接地良好,减少外界干扰。

    7. 总结和推荐



    总结

    :
    PulseJack™ 1x1 Tab-DOWN RJ45连接器具有卓越的电气性能和高可靠性,适用于多种网络设备的连接。其高标准的隔离度和兼容性使其成为数据中心、家庭办公室等应用的理想选择。
    推荐:
    鉴于其优异的性能和广泛的应用范围,我们强烈推荐PulseJack™ 1x1 Tab-DOWN RJ45连接器用于需要高性能和可靠性的高速以太网应用中。

J0026D01BNL参数

参数
长*宽*高 16.26mm(长度)*21.59mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘
