J1012F21CNL

厂牌: PULSE ELECTRONICS
产品描述: Conn RJ-45 F 8 POS 1.27mm Solder RA Thru-Hole 12 Terminal 1 Port Cat 5/Cat 6
供应商型号: UA-J1012F21CNL
供应商: 海外现货
标准整包数: 25

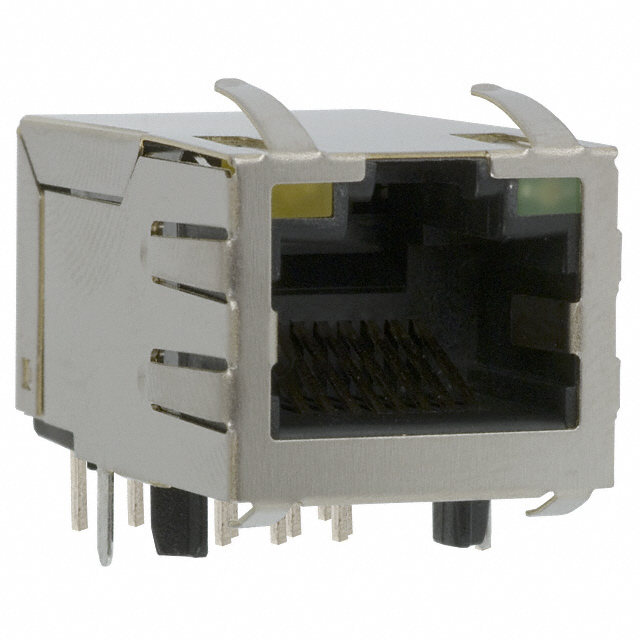

PULSE ELECTRONICS 模块化连接器 - 磁性插孔 J1012F21CNL

J1012F21CNL概述

    PulseJack™ 1x1 Tab-UP RJ45 技术手册

    1. 产品简介


    PulseJack™ 是一种专为高速网络应用设计的 1x1 Tab-UP RJ45 接口模块。它采用集成磁性元件,适用于 Fast Ethernet(100Base-TX)等应用,例如 ADSL 调制解调器、主板上的 LAN 网络和集线器及交换机。产品系列包括 J1 和 JP 系列,提供多种配置以适应不同需求。

    2. 技术参数


    - 峰值焊接温度:RoHS 兼容,峰值波峰焊接温度 260°C。
    - 适用电缆类型:CAT 5 和 CAT 6 非屏蔽双绞线(UTP)或更高级别。
    - IEEE 标准符合性:符合 IEEE 802.3 规范。
    - 最小串联电感:350μH,偏置电流 8mA。
    - 插入损耗:典型值为 0.1dB。
    - 串扰抑制:典型值为 35dB。
    - 共模抑制比:典型值为 30dB。
    - 返回损耗:典型值为 10dB。
    - 电气特性:适用于 0°C 至 +70°C 的工作温度范围。

    3. 产品特点和优势


    PulseJack™ 的主要优势在于其高性能的电磁干扰(EMI)抑制能力。该模块通过其 350μH 的最小串联电感和出色的电气特性,在高频率下仍能保持卓越的性能。此外,其 RoHS 兼容性和耐久性使其成为环保和长寿命应用的理想选择。

    4. 应用案例和使用建议


    PulseJack™ 广泛应用于各种高速网络环境中,如企业级交换机、服务器和路由器。例如,在一个典型的 ADSL 调制解调器应用中,PulseJack™ 可以确保信号的完整传输和低噪声水平。为了进一步优化其性能,建议在设计 PCB 布局时特别注意电源和地线的布局,以减少噪音干扰。

    5. 兼容性和支持


    PulseJack™ 与常见的 CAT 5 和 CAT 6 电缆及其他网络设备兼容。厂商提供全面的技术支持,包括安装指南、维护文档和客户支持服务。如有需要,可以通过官方联系方式获取更多帮助。

    6. 常见问题与解决方案


    - Q: 如何测试 RJ45 连接器的耐用性?
    - A: 参考数据表中的耐久性测试标准,确保连接器的插拔次数达到 750 次以上。

    - Q: 在高温环境下如何确保产品性能稳定?
    - A: 确保工作温度在 0°C 到 +70°C 之间,若超出此范围,则需采取额外的散热措施。

    7. 总结和推荐


    PulseJack™ 作为一款高性能的 RJ45 接口模块,在电气特性和耐用性方面表现出色。其广泛的应用范围和优秀的 EMI 抑制能力使其成为高速网络应用的理想选择。鉴于其稳定的表现和厂商提供的良好支持,我们强烈推荐使用 PulseJack™。

J1012F21CNL参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 托盘,管装

J1012F21CNL厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

J1012F21CNL数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 模块化连接器 - 磁性插孔 PULSE ELECTRONICS J1012F21CNL J1012F21CNL数据手册

J1012F21CNL封装设计

查看详情并下载
Symbol
Footprint
3D Model
