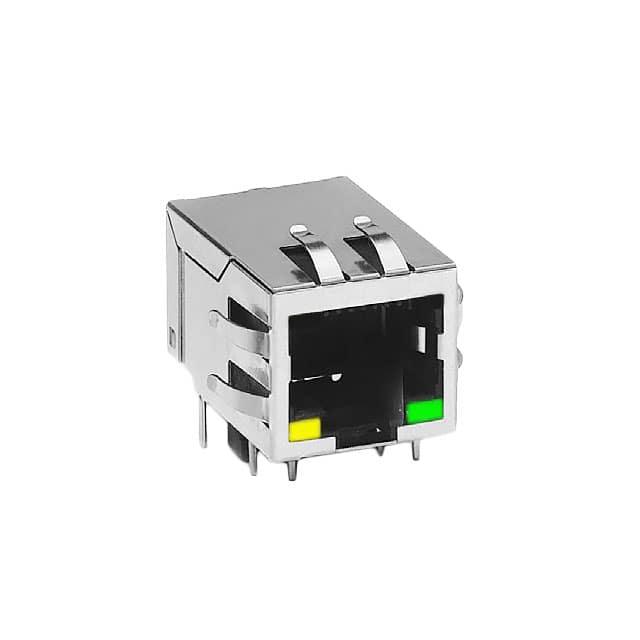

JX0011D21NL

厂牌: PULSE ELECTRONICS
产品描述: Conn RJ-45 RCP 8 POS Solder RA Thru-Hole 8 Terminal 1 Port
供应商型号: JX0011D21NL
供应商: Master
标准整包数: 25
PULSE ELECTRONICS 模块化连接器 - 磁性插孔 JX0011D21NL

JX0011D21NL概述

    PulseJackTM 产品技术手册

    1. 产品简介


    PulseJackTM 是一种适用于工业应用的以太网连接器,特别设计用于在极端温度下提供卓越的性能。该系列的连接器在非自动检测模式(Non-AutoMDIX)和自动检测模式(AutoMDIX)选项下均能表现出增强的电磁干扰(EMI)性能。它们完全符合IEEE802.3标准,并能够在-40°C至+85°C的整个温度范围内正常工作。这些连接器采用行业标准的RJ-45接口,兼容现有的PulseJack系列产品。

    2. 技术参数


    - 温度范围:-40°C 至 +85°C
    - 峰值焊接温度:260°C
    - 电气规格(25°C 下):
    - 插入损耗:典型值为 -1 dB
    - 回波损耗(插入损耗):
    - 典型值为 -20 dB(1 MHz)
    - 典型值为 -16 dB(10 MHz)
    - 典型值为 -12 dB(100 MHz)
    - 典型值为 -10 dB(600 MHz)
    - 共模抑制比(典型值):10 MHz 时为 -40 dB,100 MHz 时为 -35 dB,600 MHz 时为 -30 dB
    - 高压绝缘耐受性(典型值):1500 Vrms
    - 机械规格:
    - 插拔力(最大值):5 磅(2.268 kg)
    - 拔插次数:750 次
    - 保持力:20 磅(9.072 kg)
    - 材料规格:
    - 连接器材料:黄铜镀镍磷铜,再镀锡
    - 外壳材料:阻燃热塑性塑料,符合UL 94 V-0 标准

    3. 产品特点和优势


    - 增强的EMI性能:在Non-AutoMDIX和AutoMDIX模式下都能提供卓越的EMI防护能力,确保在复杂电磁环境中稳定运行。
    - 广泛的温度适应性:能够在极端低温和高温环境下工作,确保工业级应用的可靠性。
    - 高可靠性设计:具有出色的机械耐久性和高压绝缘能力,适合在严苛环境中长期使用。

    4. 应用案例和使用建议


    - 应用案例:广泛应用于工业自动化、楼宇自动化、智能交通系统等领域,特别是在需要在恶劣环境条件下工作的场景。
    - 使用建议:为了最大化其性能和寿命,在安装时应注意正确的插拔力度,避免过度弯曲或扭曲连接器。定期检查连接器的磨损情况,并进行必要的清洁和维护。

    5. 兼容性和支持


    - 兼容性:该系列连接器完全兼容现有的PulseJack系列产品和标准的RJ-45接口,易于集成到现有系统中。
    - 技术支持:Pulse Electronics 提供全面的技术支持和售后服务,包括安装指南、用户手册和技术咨询。

    6. 常见问题与解决方案


    - Q1:如何判断连接器是否损坏?
    - A1:如果发现信号传输不稳定或无法建立连接,可以检查连接器的接触情况和外观是否有明显的损坏。若无法确定,建议联系Pulse Electronics 获取专业诊断服务。

    - Q2:长时间暴露在极端温度下会影响连接器的性能吗?
    - A2:该系列连接器经过专门设计,可在-40°C至+85°C的温度范围内正常工作,无需担心长期暴露在极端温度下会对其性能产生负面影响。

    7. 总结和推荐


    PulseJackTM 以其卓越的EMI性能、广泛的温度适应性和高可靠性成为工业应用的理想选择。对于那些寻求高性能和稳定性的系统,这款产品无疑是一个值得推荐的解决方案。强烈建议在相关领域采用此款产品,以获得最佳的应用体验。

JX0011D21NL参数

参数
长*宽*高 21.59mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘,管装

JX0011D21NL厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

JX0011D21NL数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 模块化连接器 - 磁性插孔 PULSE ELECTRONICS JX0011D21NL JX0011D21NL数据手册
