首页  >  产品百科  >  JXR1-0015NL

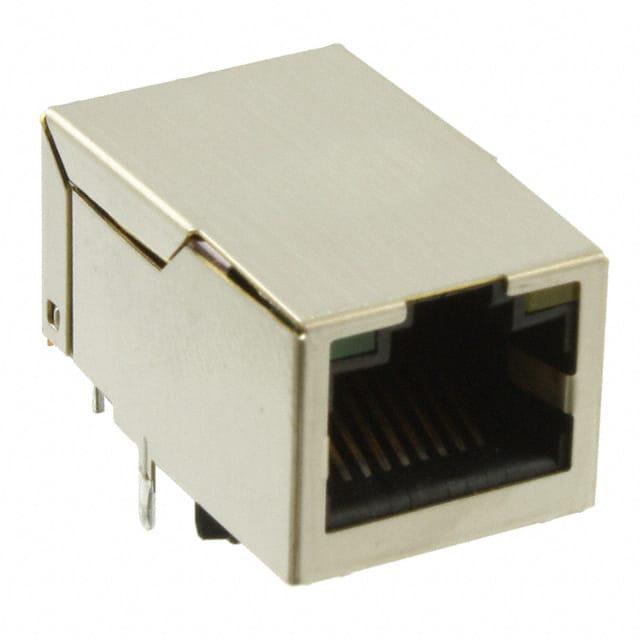

JXR1-0015NL

厂牌: PULSE ELECTRONICS
产品描述: Conn RJ-45 RCP 8 POS 1.27mm Solder RA Thru-Hole 12 Terminal 1 Port T/R
供应商型号: J-PULS-0020750
供应商: Chip1stop
标准整包数: 1
PULSE ELECTRONICS 模块化连接器 - 磁性插孔 JXR1-0015NL

JXR1-0015NL概述

    PulseJack™ 1X1 Tab-Up RJ45 100 Base-TX RJ45 8-pin Integrated Magnetics Connector

    1. 产品简介


    PulseJack™ 是一款专为工业级应用设计的1X1 Tab-Up RJ45 100 Base-TX RJ45连接器,集成了8个引脚的磁性元件。这种连接器具有卓越的耐用性和可靠性,适用于各种高要求的网络通信环境。它通过表面贴装工艺(Reflow Solder Mounting)来简化安装过程,同时提供了出色的电气特性和环境适应能力。

    2. 技术参数


    - 电气特性:
    - 频率范围:1 MHz 至 130 MHz
    - 插入损耗:-1.0 dB 到 -20 dB
    - 回波损耗:-16 dB 到 -35 dB
    - 近端串扰:-10 dB 到 -40 dB
    - 线间串扰抑制:≥30 dB
    - 高压绝缘耐压:1500 Vrms
    - 机械特性:
    - 镀层:镍镀层和选择性金镀层
    - 材料:黄铜屏蔽接触和热塑性材料
    - 防火等级:UL 94 V-0
    - 工作温度范围:-40°C 至 85°C
    - 连接强度:
    - 插拔力:最大5 Ibs
    - 耐久性:可达750次插入
    - 其他特性:
    - 遵循IEEE802.3标准
    - 最大回流焊温度:260°C
    - EMC合规性

    3. 产品特点和优势


    - 高可靠性:设计用于极端环境条件下的高可靠性和长期稳定性。
    - 集成磁性元件:集成了8个引脚的磁性元件,减少了外部组件需求,提高了整体系统效率。
    - 高耐温性:符合Pin-in-Paste工艺,可在高达260°C的条件下进行回流焊。
    - 低插损和串扰:优秀的电气特性,确保信号传输质量和网络稳定性。
    - 高电压耐受性:高压绝缘耐压达1500 Vrms,增强设备安全性和抗干扰能力。

    4. 应用案例和使用建议


    PulseJack™ 连接器广泛应用于工业自动化、物联网(IoT)、电信设备和服务器等领域。在实际使用过程中,建议根据具体应用需求选择合适的连接器类型(如带有或不带LED指示灯)。例如,在需要远程监控的应用中,可以选用带LED指示灯的产品。
    - 工业自动化:确保信号传输的稳定性和可靠性,提高系统的整体性能。
    - 物联网(IoT):提供可靠的网络连接,满足各种传感器和控制设备的通信需求。
    - 电信设备:适用于各种基站、路由器和交换机,确保高效的网络传输。

    5. 兼容性和支持


    PulseJack™ 连接器与常见的工业标准兼容,易于与其他设备集成。制造商提供了详尽的技术支持和维护服务,包括技术支持热线、在线文档和专业培训课程,以帮助客户更好地理解和使用这些产品。

    6. 常见问题与解决方案


    - 问题1:连接器在回流焊接过程中出现损坏
    - 解决方案:严格按照制造商提供的焊接工艺进行操作,确保焊接温度不超过260°C。
    - 问题2:连接器信号传输质量不佳
    - 解决方案:检查连接器是否正确安装并确认与之相连的电缆和设备均符合标准。
    - 问题3:连接器过早失效
    - 解决方案:确保在规定的工作温度范围内使用连接器,并保持良好的通风条件以避免过热。

    7. 总结和推荐


    PulseJack™ 1X1 Tab-Up RJ45 100 Base-TX RJ45连接器以其卓越的电气性能、高可靠性以及广泛的适用性,成为了许多行业中的首选解决方案。无论是对于需要高稳定性和高效传输的工业自动化项目,还是对于要求严格电磁兼容性的电信设备,这款连接器都表现出了出色的表现。因此,我们强烈推荐此产品给寻求高性能网络连接解决方案的用户。
    以上是关于PulseJack™ 1X1 Tab-Up RJ45 100 Base-TX RJ45连接器的技术手册总结。希望这些详细信息能帮助您更好地了解该产品的性能和优势。

JXR1-0015NL参数

参数
长*宽*高 16.26mm(长度)*25.4mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘

JXR1-0015NL厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

JXR1-0015NL数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 模块化连接器 - 磁性插孔 PULSE ELECTRONICS JXR1-0015NL JXR1-0015NL数据手册

JXR1-0015NL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.8615 ¥ 41.0797
10+ $ 4.62 ¥ 40.991
50+ $ 4.55 ¥ 40.3699
200+ $ 4.54 ¥ 40.2811
库存: 236
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 41.07
直接购买
加入购物车
