首页  >  产品百科  >  J0006D01BNL

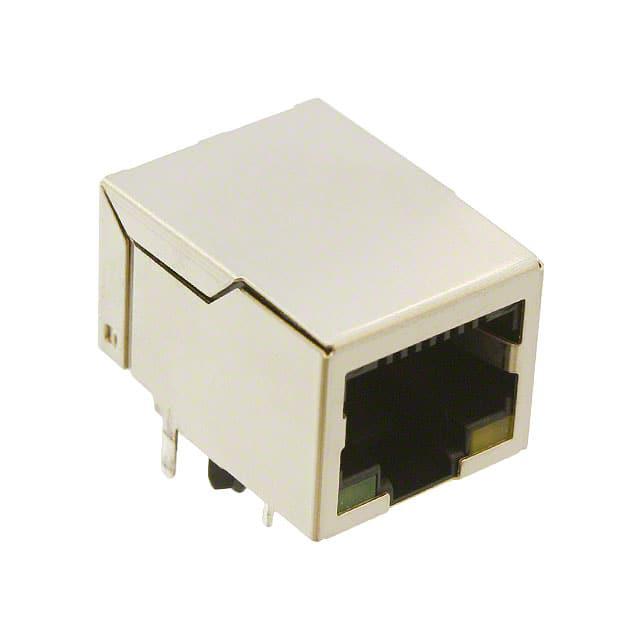

J0006D01BNL

厂牌: PULSE ELECTRONICS
产品描述: Conn RJ-45 F 8 POS 2.54mm Solder RA Thru-Hole 12 Terminal 1 Port Cat 5/Cat 6
供应商型号: N-J0006D01BNL
供应商: 云汉优选
标准整包数: 1
PULSE ELECTRONICS 模块化连接器 - 磁性插孔 J0006D01BNL

J0006D01BNL概述

    PulseJack™ 1x1 Tab-DOWN RJ45 技术手册

    1. 产品简介


    PulseJack™ 是一款1x1 Tab-DOWN RJ45接口,专为快速以太网电缆(CAT 5和CAT 6)设计。其主要功能是通过集成磁性元件(ICM)实现100Base-TX(快速以太网)应用的支持,如SOHO(ADSL调制解调器)、LAN-on-Motherboard(LOM)、集线器和交换机等。

    2. 技术参数


    - 环境要求: RoHS符合,峰值波峰焊接温度等级为260°C,操作温度范围为0°C至+70°C。
    - 电气特性:
    - 最小共模电感为350 µH,最小隔离电压为1500Vrms。
    - 插拔力:插力和拔力均为5磅/2.268公斤,耐用性为750次插拔,保持力为20磅/9.072公斤。
    - 规格:
    - 部件屏蔽材料为黄铜,接触材料为磷青铜,镀镍并选择性镀金。
    - 壳体材料为热塑性塑料,UL 94 V-0等级。
    - 电气规格:
    - 插入损耗和回波损耗典型值分别为-1 dB和-20 dB。
    - 共模串扰抑制典型值为-16 dB到-12 dB。
    - 电源电压:2.1 V至2.5 V。
    - 光电二极管发光波长:黄色585 nm,绿色565 nm。


    3. 产品特点和优势


    - 高可靠性: 采用优质黄铜和磷青铜作为接触材料,并经过镀镍和选择性镀金处理,确保长期使用的稳定性和耐用性。
    - 集成磁性元件: 内置磁性元件简化了电路设计,减少了布线复杂度和成本。
    - 优异的电气性能: 插拔次数高达750次,保持力为20磅,确保长时间使用后的可靠连接。
    - 环境友好: 符合RoHS标准,减少对环境的影响。


    4. 应用案例和使用建议


    - 应用案例: 适用于各种家庭网络设备、办公自动化系统、工业控制系统等领域。
    - 使用建议: 确保安装环境温度在0°C至+70°C之间,避免高湿度环境。连接时要注意插拔力度,以确保长期使用中的稳定性和耐久性。

    5. 兼容性和支持


    - 兼容性: 支持CAT 5和CAT 6电缆,与现有大多数网络基础设施兼容。
    - 支持: 联系厂商的客户支持部门,获取更多技术支持和产品信息。

    6. 常见问题与解决方案


    - Q1: 如何确保插拔时的稳定性?
    - A1: 使用适当的插拔力度,并确保连接器没有受到外力撞击。
    - Q2: 如何处理安装过程中出现的故障?
    - A2: 检查连接器是否有物理损伤,确认安装环境是否满足规范要求。

    7. 总结和推荐


    PulseJack™ 1x1 Tab-DOWN RJ45以其高可靠性和优秀的电气性能,在众多应用领域中展现出色的表现。其稳定的插拔能力和卓越的环境适应性使其成为市场上极具竞争力的产品。强烈推荐用于需要高稳定性和可靠性的网络连接场合。

J0006D01BNL参数

参数
长*宽*高 16.26mm(长度)*21.59mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘,管装

J0006D01BNL厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

J0006D01BNL数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 模块化连接器 - 磁性插孔 PULSE ELECTRONICS J0006D01BNL J0006D01BNL数据手册

J0006D01BNL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
19+ $ 5.9678 ¥ 50.7263
60+ $ 4.8719 ¥ 41.4112
150+ $ 4.539 ¥ 38.5815
300+ $ 4.284 ¥ 36.414
390+ $ 4.0596 ¥ 34.5066
库存: 150
起订量: 19 增量: 1
交货地:
最小起订量为:19
合计: ¥ 963.79
