首页  >  产品百科  >  J0G-0009NL

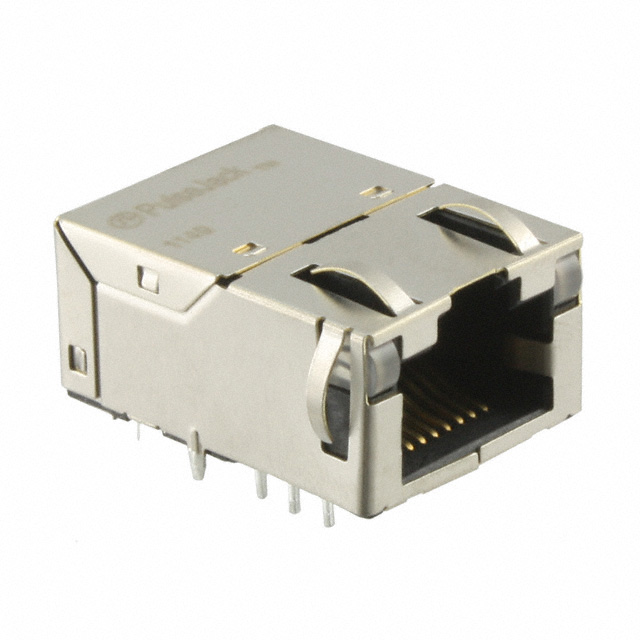

J0G-0009NL

厂牌: PULSE ELECTRONICS
产品描述: Conn RJ-45 F 8 POS 2.03mm Solder RA Thru-Hole 17 Terminal 1 Port
供应商型号: 31M-J0G-0009NL
供应商: 云汉优选
标准整包数: 1
PULSE ELECTRONICS 模块化连接器 - 磁性插孔 J0G-0009NL

J0G-0009NL概述

    PulseJack™ Low Profile 1x1 Tab-Up 技术手册

    1. 产品简介


    PulseJack™ 是一款低剖面、1x1 触点向上设计的集成磁性连接器,适用于 100/1000Base-T RJ45 单端口应用。它符合 IEEE 802.3 标准,特别适合用于网络接口卡(NIC)、主板上的局域网(LAN)和电脑相关应用。PulseJack™ 提供多种型号以满足不同需求,包括带有或不带有 EMI(电磁干扰)抑制片的不同配置。

    2. 技术参数


    | 参数 | 型号 | 描述 |
    |
    | 阻抗 (Ω) | 100Ω | ±15Ω |
    | 端接力 (MAX) | 5 磅 / 2.268 公斤
    | 脱开力 (MAX) | 5 磅 / 2.268 公斤
    | 耐用性插拔次数 | 750 次
    | 工作温度范围 | 0°C 至 +70°C
    | 电镀规格 | 黄铜电镀镍磷青铜, 锡光亮处理
    | RoHS 波峰焊峰值温度等级 | 260°C
    | 高度(最大值) | 125 mm
    电气特性方面,每个型号都具备以下标准的电气特性:
    - 插入损耗:@ 1-125 MHz 下典型值为 -30 dB
    - 近端串扰:@ 1-125 MHz 下典型值为 -30 dB
    - 远端串扰:@ 1-125 MHz 下典型值为 -30 dB
    - 回波损耗:@ 1-125 MHz 下典型值为 15 dB

    3. 产品特点和优势


    PulseJack™ 主要优势在于其高 EMI 抑制能力、低剖面和小型化设计,使得板载空间得以优化。同时,通过支持 100/1000Base-T 应用,提供高速数据传输,适用于现代网络通信设备。

    4. 应用案例和使用建议


    PulseJack™ 可广泛应用于工业控制、数据中心、电信基础设施及消费电子产品等领域。具体到实际应用中,用户可以根据不同型号选择合适的配置。例如,J0G-0001NL 适用于需要 EMI 抑制的高密度网络应用;而 J0G-0003NL 则适用于不需要 EMI 抑制的应用场景。
    对于实际部署时的建议,用户需注意保持良好接地,并根据应用需求合理选择不同的连接器型号。

    5. 兼容性和支持


    PulseJack™ 具备良好的兼容性,可以无缝集成到现有的电路设计中。Pulse Electronics 提供全面的技术支持和维护服务,确保客户能够顺利进行产品的安装和调试。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器在使用过程中发生故障 | 确保所有连接部位正确接触,并检查是否有外部因素影响。|
    | 插拔次数减少 | 定期检查并清洁接触点,避免灰尘或污垢堆积。 |

    7. 总结和推荐


    总体而言,PulseJack™ 集成磁性连接器凭借其出色的 EMI 抑制能力和紧凑的设计,成为适用于高速网络应用的理想选择。无论是用于高端数据中心还是日常家用设备,这款产品都能提供卓越的性能。因此,强烈推荐采用此产品以优化您的电子系统设计。
    通过本次分析,我们相信 PulseJack™ 将是您在电子元器件选型中的理想之选。

J0G-0009NL参数

参数
长*宽*高 24.56mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘

J0G-0009NL厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

J0G-0009NL数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 模块化连接器 - 磁性插孔 PULSE ELECTRONICS J0G-0009NL J0G-0009NL数据手册

J0G-0009NL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 27
10+ ¥ 24
30+ ¥ 21
100+ ¥ 19
300+ ¥ 18
库存: 277
起订量: 1 增量: 70
交货地:
最小起订量为:1
合计: ¥ 27
