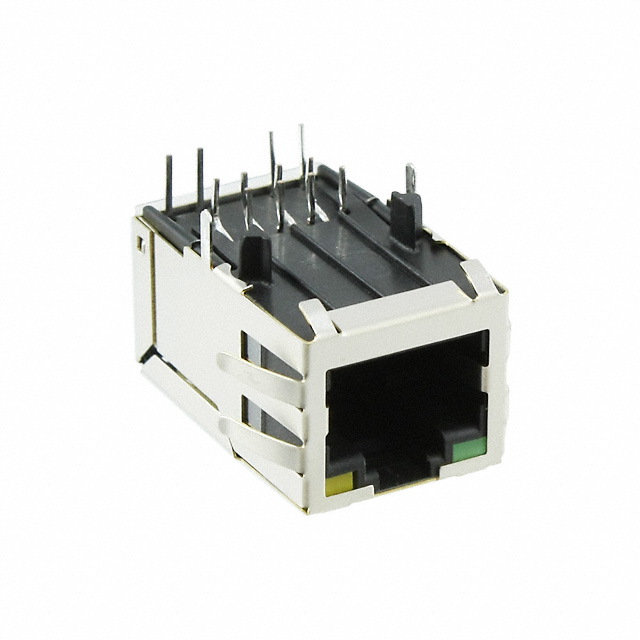

J1011F21PNL

厂牌: PULSE ELECTRONICS
产品描述: Conn RJ-45 F 8 POS 1.27mm Solder RA Thru-Hole 12 Terminal 1 Port Cat 5/Cat 6
供应商型号: J1011F21PNL
供应商: 国内现货
标准整包数: 1
PULSE ELECTRONICS 模块化连接器 - 磁性插孔 J1011F21PNL

J1011F21PNL概述

    PulseJack™ 1x1 Tab-UP RJ45 技术手册概述

    1. 产品简介


    PulseJack™ 是一款专为高速以太网设计的RJ45接口连接器。它具有1x1 Tab-UP设计,支持快速以太网(100Base-TX)通信标准。这种连接器适用于各种应用,如ADSL调制解调器、LAN-on-Motherboard以及Hub和Switch。其内部集成的磁性元件确保了卓越的信号传输性能,特别是在EMI(电磁干扰)抑制方面表现出色。

    2. 技术参数


    - 工作温度范围:0°C 至 +70°C
    - 插入损耗:典型值为-1.0 dB
    - 回波损耗:典型值为100Ω(±15Ω)
    - 共模抑制比:典型值为35dB
    - 串扰:典型值为-20dB(1-10 MHz)、-16dB(10-30 MHz)、-12dB(30-60 MHz)、-10dB(60-80 MHz)
    - 引脚接触力:最大值为5 Ibs(约2.268 kg),插拔寿命可达750次
    - 防护等级:符合FCC尺寸要求
    - 防尘防水等级:IP等级未明确提及
    - 镀层规格:黄铜,厚度为10-20µ英寸镍,过镀10-20µ英寸铜,磷青铜下镀镍并选择性镀金,面积为15µ英寸,锡哑光表面处理
    - 材料:热塑性塑料UL 94 V-0级,铜镀镍,磷青铜,锡

    3. 产品特点和优势


    PulseJack™ 的主要特点是其高EMI抑制能力和出色的信号完整性。通过集成的高性能磁性元件,这款连接器能够在广泛的频率范围内保持低插入损耗和高的回波损耗,从而确保稳定可靠的信号传输。此外,它的防护设计可以承受多次插拔,确保长期耐用性和可靠性。

    4. 应用案例和使用建议


    PulseJack™ 在多种应用中表现出色,如家庭网络设备、企业级交换机、服务器和路由器等。其设计使其能够轻松集成到现有系统中,无需进行重大改动。对于设计者来说,推荐使用高质量的CAT 5e或更高级别的UTP电缆,以确保最佳性能。同时,注意保持合理的走线布局,避免不必要的EMI干扰。

    5. 兼容性和支持


    PulseJack™ 与现有的1x1 Tab-UP RJ45接口完全兼容,适用于需要高速以太网传输的应用场合。Pulse Electronics提供全面的技术支持和维护服务,确保用户能够在使用过程中获得必要的帮助和支持。公司遍布全球的办事处和客户服务团队可随时提供技术支持。

    6. 常见问题与解决方案


    - Q: 连接不稳定
    - A: 确保所有连接件正确安装且没有松动。检查电缆的质量,必要时更换高质量的CAT 5e或CAT 6电缆。
    - Q: 插拔次数过多导致损坏
    - A: 限制插拔次数不超过750次。如果需要频繁插拔,考虑使用更耐用的连接器。
    - Q: 信号质量差
    - A: 检查布线布局,避免干扰源。确保接地良好,减少噪声干扰。

    7. 总结和推荐


    总体而言,PulseJack™ 是一款专为高速以太网设计的高质量RJ45连接器,具备卓越的信号传输能力和可靠性。其广泛的应用场景和良好的兼容性使其成为各类网络设备的理想选择。对于寻求高性能和高可靠性的工程师和设计师来说,PulseJack™ 是一个值得信赖的选择。

J1011F21PNL参数

参数
长*宽*高 16.26mm(长度)*25.4mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘

J1011F21PNL厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

J1011F21PNL数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 模块化连接器 - 磁性插孔 PULSE ELECTRONICS J1011F21PNL J1011F21PNL数据手册

J1011F21PNL封装设计

查看详情并下载
Symbol
Footprint
3D Model
