J0011D21ENL

厂牌: PULSE ELECTRONICS
产品描述:
供应商型号: 553-1851-ND
供应商: Digi-Key
标准整包数: 1
PULSE ELECTRONICS 模块化连接器 - 磁性插孔 J0011D21ENL

J0011D21ENL概述

    脉冲技术:PulseJack™ 1x1 Tab-DOWN RJ45 电子元器件技术手册

    产品简介

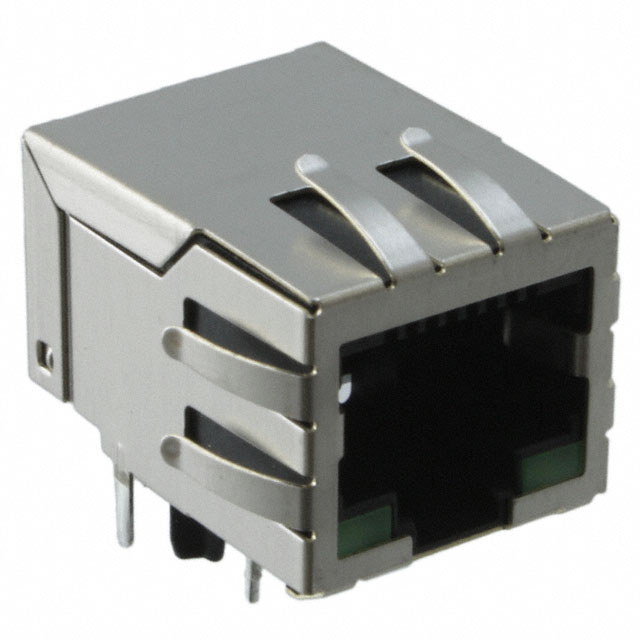

    PulseJack™ 是一款专为100Base-TX(快速以太网)设计的1x1向下直插式RJ45连接器,集成磁性组件(ICM)。它适用于SOHO(小型办公家庭办公)如ADSL调制解调器、主板局域网(LOM)、集线器和交换机等应用场合。该产品符合IEEE 802.3标准,特别适合CAT 5及更高级别的UTP电缆。

    技术参数


    - 端接方式:Tab DOWN RJ45
    - 罗氏峰值波峰焊接温度等级:260°C
    - 支持电缆:CAT 5及以上级别的UTP
    - 阻抗匹配:最小350 μH,并联阻抗,具有8mA偏置电流
    - 绝缘电压:最低1500Vrms,符合IEEE 802.3标准要求
    - 操作温度范围:0°C至+70°C

    产品特点和优势


    - 电气性能摘要:
    - 插拔力:插入最大5磅,拔出最大5磅,耐久度达750次,保持力可达20磅
    - 接触电阻:最小为20 mΩ,镀镍磷青铜接触材料,提供良好的电性能
    - 机械性能:
    - 壳体材料:黄铜
    - 屏蔽材料:10-20m英寸厚度
    - 外壳材料:UL 94 V-0级热塑性材料,具有优异的防火性能
    - 兼容性:
    - 镀层:镍底层,磷青铜上层选择性金镀,15μ英寸镀层厚度
    - 板载焊料区域:50μ英寸镍层和120μ英寸SN100镀层

    应用案例和使用建议


    - 应用场景:本产品广泛应用于需要高速数据传输的环境,如家庭网络、企业内部网络和数据中心。
    - 使用建议:
    - 确保在安装前检查产品编号以确认其与应用需求相匹配
    - 在使用过程中,避免高温和潮湿环境,以免影响其电气性能

    兼容性和支持


    - 兼容性:该产品可以与其他符合IEEE 802.3标准的网络设备兼容,适用于各类高速以太网系统。
    - 支持和服务:脉冲公司提供全方位的技术支持和售后服务,确保客户能够获得最佳的使用体验。

    常见问题与解决方案


    - Q: 连接器插入后出现松动怎么办?
    - A: 确认插入力是否足够,确保连接器完全到位。
    - Q: 遇到连接器过热的情况如何处理?
    - A: 检查电路是否正常,确保连接器周围通风良好,减少热累积。

    总结和推荐


    PulseJack™ 1x1 Tab-DOWN RJ45 是一款高性能的电子元器件,具有出色的电气和机械性能,广泛应用于各类高速数据传输环境。结合其耐用性和可靠性,我们强烈推荐此产品用于需要稳定和高效连接的网络系统中。

J0011D21ENL参数

参数
长*宽*高 20.86mm(长度)*21.59mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘

J0011D21ENL厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

J0011D21ENL数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 模块化连接器 - 磁性插孔 PULSE ELECTRONICS J0011D21ENL J0011D21ENL数据手册

J0011D21ENL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.5428 ¥ 72.1867
10+ $ 6.9898 ¥ 58.4962
50+ $ 6.2392 ¥ 52.214
100+ $ 5.9412 ¥ 49.7205
250+ $ 5.5694 ¥ 46.6086
450+ $ 5.3433 ¥ 44.7165
950+ $ 5.0691 ¥ 42.4222
库存: 265
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 72.18
