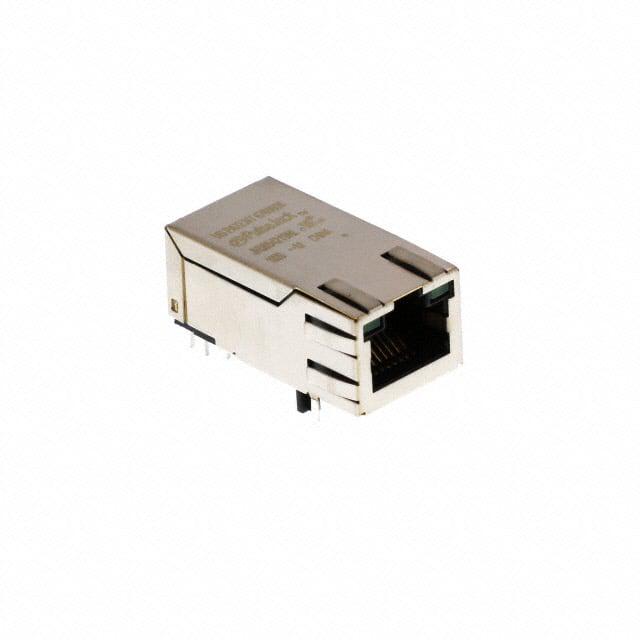

JK0654219NL

厂牌: PULSE ELECTRONICS
产品描述: Conn RJ-45 F 8 POS 1.02mm Solder RA Thru-Hole 16 Terminal 1 Port Cat 5/Cat 6
供应商型号: UA-JK0654219NL
供应商: 海外现货
标准整包数: 40
PULSE ELECTRONICS 模块化连接器 - 磁性插孔 JK0654219NL

JK0654219NL概述

    PULSEJACKTM Gigjack T12 技术手册概述

    1. 产品简介


    PULSEJACKTM Gigjack T12 是一款专为网络应用设计的高性能 RJ45 连接器。这款连接器适用于 CAT 5 和 CAT 6 快速以太网电缆或更好的非屏蔽双绞线(UTP)。它被广泛应用于网络接口卡(NIC)、主板上的局域网(LAN-on-Motherboard)以及个人电脑(PC)等场景。

    2. 技术参数


    - RoHS 规范:RoHS-5 峰值波峰焊接温度等级为 235°C,RoHS-6 峰值波峰焊接温度等级为 260°C。
    - 电气性能:符合 IEEE 802.3 规格,最小 OCL 为 350µH,偏置电流为 8mA。提供出色的 EMI 抑制性能。
    - 耐久性测试:PULSEJACKTM Gigjack T12 插拔次数达 750 次,最大插拔力和分离力均为 5 磅(约 2.268 公斤)。
    - 插入损耗:典型值为 -1.0 dB。
    - 回波损耗:在 100 MHz 频率下,典型值为 -20 dB。
    - 串扰:典型值为 -12 dB。
    - 工作温度范围:0°C 到 +70°C。
    - 绝缘电阻:在 60 Hz 下,最小值为 1500 Vrms。

    3. 产品特点和优势


    - 环保材料:符合 RoHS 标准,确保无害物质的使用。
    - 高可靠性:具有良好的电气性能和机械强度,适合各种恶劣环境。
    - 快速传输:支持 10/100/1000 Base-T 传输标准,满足现代高速网络需求。
    - 易于集成:提供 LED 集成选项,方便集成到现有系统中。

    4. 应用案例和使用建议


    - 应用场景:适用于网络接口卡、主板上的局域网以及个人电脑等场景。
    - 使用建议:在组装过程中,应确保焊接温度控制在 RoHS 要求范围内。对于需要更高 EMI 抑制的应用,建议选择带有集成磁性元件的版本。

    5. 兼容性和支持


    - 兼容性:PULSEJACKTM Gigjack T12 适用于 CAT 5 和 CAT 6 电缆,与大多数现有的网络设备兼容。
    - 支持信息:厂商提供全球技术支持,包括美国、德国、新加坡、中国等地的分支机构,确保用户能够获得及时的帮助。

    6. 常见问题与解决方案


    - 问题 1:焊接温度超出规定范围。
    - 解决方案:确保焊接温度在 RoHS 标准内,即 RoHS-5 为 235°C,RoHS-6 为 260°C。
    - 问题 2:插拔次数不足。
    - 解决方案:定期检查连接器的磨损情况,如果发现异常应及时更换。
    - 问题 3:电磁干扰。
    - 解决方案:选择带有集成磁性元件的版本,以提高 EMI 抑制效果。

    7. 总结和推荐


    PULSEJACKTM Gigjack T12 是一款高性能的 RJ45 连接器,具备优良的电气性能和机械强度,特别适合在高速网络环境中使用。其 RoHS 合规性和全球化的技术支持使其在市场上具有很强的竞争力。因此,强烈推荐使用这款连接器来提升您的网络设备的性能和可靠性。

JK0654219NL参数

参数
长*宽*高 18.64mm(长度)*33.02mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘

JK0654219NL厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

JK0654219NL数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 模块化连接器 - 磁性插孔 PULSE ELECTRONICS JK0654219NL JK0654219NL数据手册

JK0654219NL封装设计

查看详情并下载
Symbol
Footprint
3D Model
