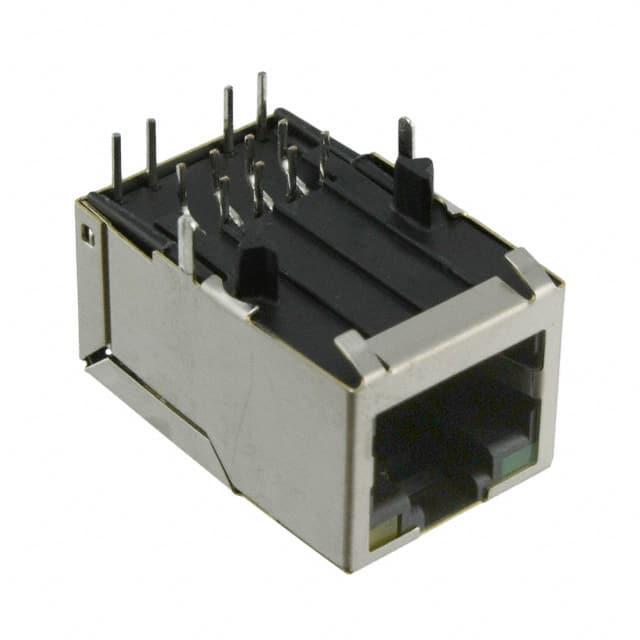

J1026F01PNL

厂牌: PULSE ELECTRONICS
产品描述: Conn RJ-45 F 8 POS 1.27mm Solder RA Thru-Hole 12 Terminal 1 Port Cat 5/Cat 6
供应商型号: TS-J1026F01PNL
供应商: 海外现货
标准整包数: 30

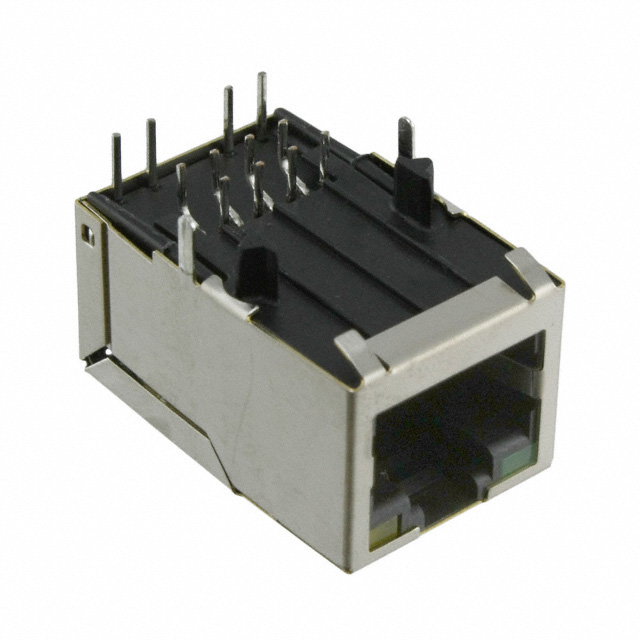

PULSE ELECTRONICS 模块化连接器 - 磁性插孔 J1026F01PNL

J1026F01PNL概述

    PulseJack™ 1x1 Tab-UP RJ45 产品技术手册



    1. 产品简介



    PulseJack™ 是一种专为网络应用设计的1x1 Tab-UP RJ45连接器,集成了磁性元件,适合用于诸如ADSL调制解调器、主板集成局域网和Hub/Switch设备。它具有高抗干扰能力(EMI suppression)和耐用性,特别适用于100 Base-TX(快速以太网)标准。


    2. 技术参数



    - 材料规格:材料采用黄铜,镀镍层厚10-20微英寸,表面处理为磷青铜,并进行选择性金镀。
    - 温度范围:工作温度范围为0°C至+70°C。
    - 插入损耗(Insertion Loss):典型值在1-100 MHz范围内为0.20 dB到-40 dB。
    - 串扰(Crosstalk):典型值在1-100 MHz范围内为-16 dB到-30 dB。
    - 回波损耗(Return Loss):典型值在100Ω±15Ω下为10 dB。
    - 共模抑制(Common Mode Rejection):典型值在100Ω±15Ω下为35 dB。
    - 耐久性测试:最大插拔力为5磅(约2.268千克),可以承受750次插拔。
    - 环境适应性:RoHS合规,符合FCC尺寸要求,MSL等级为1(最低敏感等级)。


    3. 产品特点和优势



    - 高性能:满足IEEE 802.3标准,具备良好的插入损耗和串扰抑制性能。
    - 高可靠性:通过750次插拔的耐久性测试,保证长期稳定运行。
    - 易用性:易于安装,具有兼容多种电缆规格的能力。
    - 环保合规:RoHS合规,符合国际环保标准。


    4. 应用案例和使用建议



    - 应用场景:主要用于高速网络连接,如快速以太网(100 Base-TX)。适用于各种网络设备,如路由器、交换机和集线器。
    - 使用建议:确保连接器和电缆之间保持良好接触,定期检查并维护连接器,以确保长期稳定的工作性能。


    5. 兼容性和支持



    - 兼容性:适用于CAT 5及更高版本的UTP电缆。
    - 支持服务:提供详细的安装指南和技术支持服务,可联系技术支持部门获取更多信息。


    6. 常见问题与解决方案



    - Q: 插入损耗过大怎么办?
    - A: 检查连接器和电缆是否正确安装,重新焊接接触点,确认电缆规格符合要求。
    - Q: 连接不稳定怎么办?
    - A: 检查接触点是否有氧化或腐蚀,清理接触面,确保良好的电气连接。
    - Q: 设备不能正常通信怎么办?
    - A: 确认所有连接都符合标准,检查网络设置和电缆长度,必要时更换损坏部件。


    7. 总结和推荐



    PulseJack™ 1x1 Tab-UP RJ45连接器凭借其高性能、高可靠性和环保特性,在网络连接设备中表现出色。建议在需要高速、稳定的网络连接场合使用,特别是在高要求的工业和商业环境中。其耐用性和良好的兼容性使其成为市场上颇具竞争力的产品之一。

J1026F01PNL参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 管装

J1026F01PNL厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

J1026F01PNL数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 模块化连接器 - 磁性插孔 PULSE ELECTRONICS J1026F01PNL J1026F01PNL数据手册

J1026F01PNL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
30+ $ 8.0886 ¥ 68.7531
60+ $ 7.5816 ¥ 64.4436
120+ $ 6.954 ¥ 59.109
库存: 450
起订量: 30 增量: 1
交货地:
最小起订量为:30
合计: ¥ 2062.59
