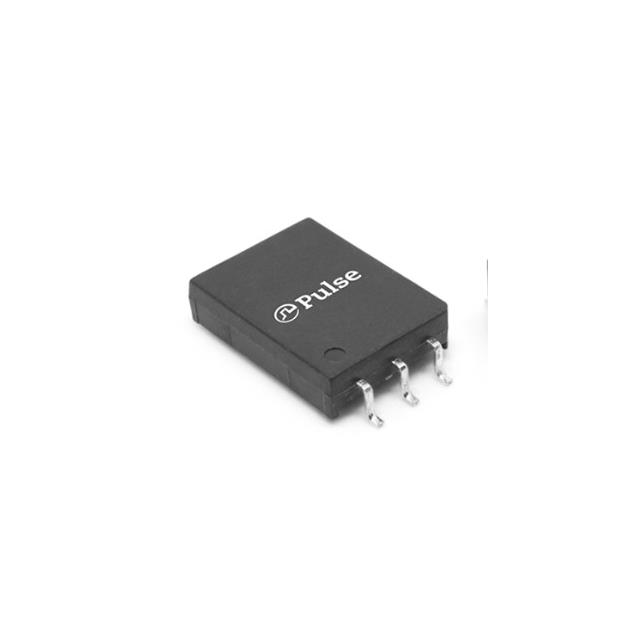

HM2113ZNL

产品分类: 开关变压器
厂牌: PULSE ELECTRONICS
产品描述: 4.3KV SMD 贴片安装 9mm*12.15mm*3.45mm
供应商型号: N-HM2113ZNL
供应商: 云汉优选
标准整包数: 1
PULSE ELECTRONICS 开关变压器 HM2113ZNL

HM2113ZNL概述

    Low Profile BMS Transformers: Technical Overview

    1. 产品简介


    Low Profile BMS Transformers 是专为电池管理系统(BMS)设计的变压器,适用于电动车辆(EV)、储能系统(ESS)以及海事或航空运输。这些变压器具有低轮廓高度(3.45 mm 或 4.06 mm 最大值),可在极端环境下运行,例如高温(最高可达 125°C 至 150°C)。它们与主流 BMS 硅基 IC 兼容,并通过 IEC/UL61558 认证,确保高可靠性和安全性。

    2. 技术参数


    以下表格列出了各型号 BMS 变压器的技术参数:
    | 型号 | 电感量 (100 kHz, 100 mVrms) | 匝数比 | 隔离击穿电压 (Pri:Sec) | 工作电压绝缘 | 操作温度范围 | 合格的 BMS 硅 IC |
    ||
    | HM1236NL | ≥500 μH | 1.00 ± 2% | 3200Vrms / 60 sec | 600VDC | -40 to +125°C | MAX17841B |
    | HM1238NL | ≥300 μH | 1.00 ± 2% | 4300Vrms / 60 sec | 1000VDC | -40 to +150°C | MAX17841B |
    | HM2113ZNL | ≥150 μH | 1.00 ± 2% | 4300Vrms / 60 sec | 1000VDC | -40 to +125°C | NXP, ADI, Infineon |
    | HM2146NL | ≥150 μH | 1.00 ± 1% | 3000Vrms / 60 sec | 1000VDC | -40 to +125°C | Texas Instruments / NXP, ADI |
    | HM2147NL | ≥500 μH | 1.00 ± 2% | 4300Vrms / 60 sec | 1500VDC | -40 to +125°C | Texas Instruments / BQ7961x-Q1 |
    此外,这些变压器还具备良好的电气性能,例如泄漏电感(最大 0.50 μH @ 100 kHz)和直流电阻(DCR,最大 0.50 Ω),并符合行业标准 J-STD-002、J-STD-020 和 J-STD-075。

    3. 产品特点和优势


    - 低轮廓设计:适合空间受限的应用环境。
    - 高可靠性:通过 IEC/UL61558 认证,确保在严苛条件下的长期稳定运行。
    - 宽温范围:能在极端温度条件下正常工作,适用于各种复杂环境。
    - 高隔离度:提供高电压击穿耐受能力,保障系统的电气安全。
    - 兼容性强:与多种主流 BMS 硅基 IC 兼容,便于集成到不同系统中。

    4. 应用案例和使用建议


    这些 BMS 变压器广泛应用于电动汽车、储能系统和海事及航空运输等领域。例如,在电动汽车中,它们用于监测和管理电池状态,以确保安全和高效运行。为了最大化这些变压器的性能,建议按照设计规范严格控制安装环境和布线,确保最佳电气特性和热稳定性。

    5. 兼容性和支持


    这些变压器与多个 BMS 硅基 IC 兼容,如 MAX17841B、NXP、ADI、Infineon 和 Texas Instruments 的部分型号。制造商提供了丰富的技术支持文档,包括详细的安装指南和故障排除手册,帮助用户快速上手并解决常见问题。

    6. 常见问题与解决方案


    - 问题:安装时出现过热现象。
    - 解决方案:确保正确安装,避免散热不良,选择合适的电路布局和适当的电源输入。

    - 问题:工作电压不稳定。
    - 解决方案:检查输入电压和电流是否符合要求,确保使用高质量的电源供应器。
    - 问题:电气性能不符合预期。
    - 解决方案:确认安装环境温度是否在规定范围内,重新校准相关参数或更换符合要求的零部件。

    7. 总结和推荐


    总体而言,Low Profile BMS Transformers 是一款高性能、高可靠性的产品,特别适合需要高精度和高安全性的应用场合。它不仅在操作温度、隔离电压和兼容性方面表现出色,而且易于集成到现有的系统中。强烈推荐在 BMS 系统中采用这些变压器,以确保最佳的系统性能和安全性。

HM2113ZNL参数

参数
绝缘电压 4.3KV
频率范围 -
初级电压 -
次级电压 -
长*宽*高 9mm*12.15mm*3.45mm
通用封装 SMD
安装方式 贴片安装
应用等级 汽车级
包装方式 卷带包装,管装
