PE-68422NL

产品分类: 开关变压器
厂牌: PULSE ELECTRONICS
产品描述: 18V~36V 1.5KV 贴片安装 24.64mm*27.18mm*17.27mm
供应商型号: N-PE-68422NL
供应商: 云汉优选
标准整包数: 1

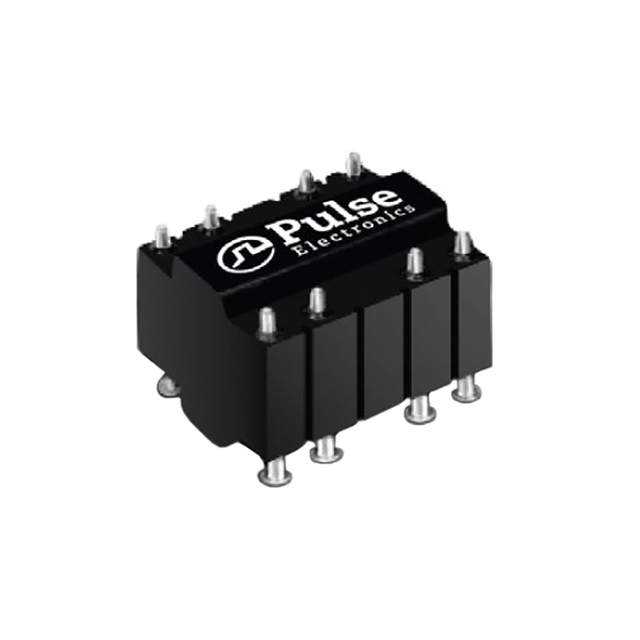

PULSE ELECTRONICS 开关变压器 PE-68422NL

PE-68422NL概述

    电子元器件产品技术手册:P598.B(SMT Flyback Transformers)

    产品简介


    P598.B 系列 SMT 飞跨变压器(Flyback Transformers)是专为美国国家半导体公司的 100kHz Simple Switcher™ 设计的。这些变压器适用于与National Semiconductor公司的 LM2585/86 和 LM2587/88 设备配合使用。该系列的型号包括PE-68411NL、PE-68412NL、PE-68413NL、PE-68414NL、PE-68421NL 和 PE-68422NL。这些产品经过National Semiconductor验证,确保其性能可靠。

    技术参数


    以下是每个型号的技术参数汇总:
    | 型号 | LP (H Nom) | IIN (H Nom) | VIN (VDC) | VOUT 1 (VDC) | VOUT 2 (VDC) | VOUT 3 (VDC) | 转比 | DCR Primary (Ω Max) | DCR Sec 1 (Ω Max) | DCR Sec 2 (Ω Max) | DCR Sec 3 (Ω Max) |
    |
    | PE-68411NL | 22 | 4.85 | 4-6 | 1.4 | - | - | 1:1 | 0.04 | 0.04 | - | - |
    | PE-68412NL | 22 | 5.00 | 4-6 | 1.2 | -12 | -12 | 1:2.5:2.5 | 0.04 | 0.5 | 0.5 | - |
    | PE-68413NL | 66 | 2.99 | 18-36 | 5 | 12 | -12 | 1:0.5:1.15:1.15 | 0.03 | 0.80 | 0.80 | 0.80 |
    | PE-68414NL | 65 | 2.98 | 18-36 | 12 | -12 | 0.63 | 1:1.2:1.2 | 0.25 | 0.25 | 0.25 | - |
    | PE-68421NL | 85 | 4.90 | 18-36 | 12 | -12 | 1 | 1:0.8:0.8 | 0.22 | 0.22 | 0.22 | - |
    | PE-68422NL | 85 | 4.92 | 18-36 | 5 | 12 | -12 | 1:0.35:0.8:0.8 | 0.025 | 0.25 | 0.25 | 0.25 |
    工作环境温度范围:-40°C 到 +130°C。

    产品特点和优势


    1. 专为高频率设计:P598.B 系列特别适用于 100kHz 的 Simple Switcher™,能够在高频环境下提供稳定的性能。
    2. 多功能输出:多个型号提供不同的电压输出组合,满足不同应用需求。
    3. 高可靠性:经过National Semiconductor的性能验证,确保产品的质量和稳定性。
    4. 紧凑设计:采用 SMT 设计,易于集成到现代电子产品中,提高空间利用率。

    应用案例和使用建议


    P598.B 系列 SMT 飞跨变压器广泛应用于各种电源管理设备,如工业自动化系统、通信设备、汽车电子系统等。使用时需要注意以下几点:
    1. 选择合适的型号:根据具体的应用需求选择合适的输出电压和电流型号。
    2. 正确的布局:为了最大限度地减少寄生电感,变压器的引脚布局需要遵循制造商的指南。
    3. 散热考虑:考虑到高温工作环境,应采取适当的散热措施以保证长期稳定运行。

    兼容性和支持


    这些飞跨变压器与其他National Semiconductor的产品具有良好的兼容性。Pulse Electronics提供了详细的技术支持文档和客户支持服务,确保用户能够获得最佳的使用体验。

    常见问题与解决方案


    1. 过热问题:适当增加散热片或风扇来降低工作温度。
    2. 输入电压不稳定:确保电源稳定,并添加滤波电容以稳定输入电压。
    3. 输出电压波动:检查变压器的引脚连接是否正确,并确认输出电容的值是否合适。

    总结和推荐


    P598.B 系列 SMT 飞跨变压器以其高性能、多功能和可靠性,在各种高频率应用中表现出色。通过提供广泛的电压输出选项和良好的温度适应性,这些变压器能够满足多种工业应用的需求。因此,强烈推荐这些产品用于需要高效率、稳定输出电压的电源管理应用。

PE-68422NL参数

参数
次级电压 -
绝缘电压 1.5KV
频率范围 -
初级电压 18V~36V
长*宽*高 24.64mm*27.18mm*17.27mm
安装方式 贴片安装
零件状态 在售
包装方式 托盘

PE-68422NL厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

PE-68422NL数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 开关变压器 PULSE ELECTRONICS PE-68422NL PE-68422NL数据手册

PE-68422NL封装设计

查看详情并下载
Symbol
Footprint
3D Model
