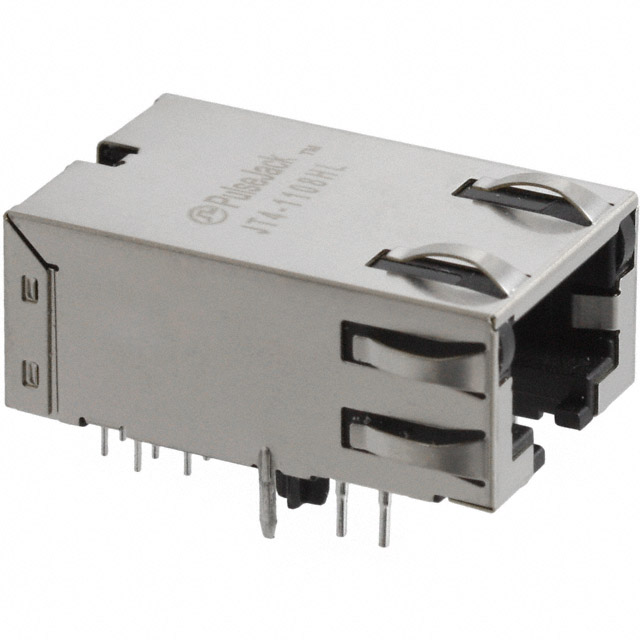

JT4-1120HL

厂牌: PULSE ELECTRONICS
产品描述: Conn RJ-45 RCP 8 POS 2.04mm Solder RA Thru-Hole 17 Terminal 1 Port
供应商型号: 673-JT4-1120HL
供应商: Mouser
标准整包数: 1
PULSE ELECTRONICS 模块化连接器 - 磁性插孔 JT4-1120HL

JT4-1120HL概述

    PulseJack™ 1X1 Tab-Down 10GBase-T RJ45 技术手册

    产品简介


    PulseJack™ 1X1 Tab-Down 10GBase-T RJ45 是一款专为支持10GBASE-T光收发器而设计的高速网络接口连接器。符合IEEE 802.3标准,并已通过多家领先10Gig物理层制造商的认证。该产品具有低剖面封装,适用于PCI Express应用,同时具备与特定PHY供应商进行细调磁性的能力。

    技术参数


    - 电气规格(在25°C时操作温度范围:0°C到70°C)
    - 插入损耗(优于dB):3.0
    - 共模抑制比(优于dB):-22(@ 100 kHz至400 MHz)
    - 回波损耗(优于dB):-20
    - 串扰(优于dB):-30(@ 100 kHz至500 MHz)
    - 高电位绝缘(VRMS最小值):1500V
    - 耐久性测试评级
    - 接插力(最大值):5磅/2.268公斤
    - 去接插力(最大值):5磅/2.268公斤
    - 耐用性(插头到插座)(最小值):750次
    - RJ45材料规范
    - 接触屏蔽:黄铜,镍镀层厚度50-200微英寸
    - 材料涂层区域:磷青铜,金镀层厚度50微英寸,镍镀层厚度30-50微英寸
    - 焊料区域:锡镀层,锡镀层厚度200-500微英寸,镍镀层厚度50-100微英寸
    - 壳体材料:符合FCC尺寸要求的热塑性材料,UL 94 V-0等级

    产品特点和优势


    - 兼容性:与市场上多种PHY供应商的兼容性高,可以进行细调以适应不同的需求。
    - 耐久性:经过严格的耐久性测试,确保长时间使用中的稳定性和可靠性。
    - 低插入损耗和回波损耗:卓越的电气性能确保信号传输质量。
    - 细调磁性设计:可以针对特定PHY供应商的需求进行调整,增强适用性。

    应用案例和使用建议


    PulseJack™ 1X1 Tab-Down 10GBase-T RJ45 广泛应用于高性能网络设备、服务器、数据中心等领域。建议在选择配套PHY时根据实际需求进行评估,并考虑使用细调磁性功能来优化整体系统性能。

    兼容性和支持


    - 兼容性:与主流10Gig物理层芯片高度兼容。
    - 支持服务:全球范围内的技术支持和售后服务,包括中国区总部、北美、欧洲和亚洲其他地区。

    常见问题与解决方案


    - 问题一:如何调整PulseJack的磁性以适应特定PHY?
    - 解答:请参考手册中的详细步骤,并与Pulse技术支持团队联系获取进一步指导。
    - 问题二:在高温环境下使用该产品是否会降低其性能?
    - 解答:该产品在0°C到70°C的操作温度范围内均有良好表现,RoHS认证确保其在260°C的峰值波焊温度下也具备良好的稳定性。

    总结和推荐


    综上所述,PulseJack™ 1X1 Tab-Down 10GBase-T RJ45 在电气性能、耐久性及兼容性方面表现出色,尤其适合对性能有较高要求的应用场景。无论是用于高性能服务器还是数据中心,都是一个值得信赖的选择。因此,强烈推荐使用此款产品。

JT4-1120HL参数

参数
长*宽*高 20.43mm(长度)*28.57mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘

JT4-1120HL厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

JT4-1120HL数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 模块化连接器 - 磁性插孔 PULSE ELECTRONICS JT4-1120HL JT4-1120HL数据手册

JT4-1120HL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 11.937 ¥ 100.8677
10+ $ 8.58 ¥ 72.501
100+ $ 8.4132 ¥ 71.0915
库存: 219
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 100.86
