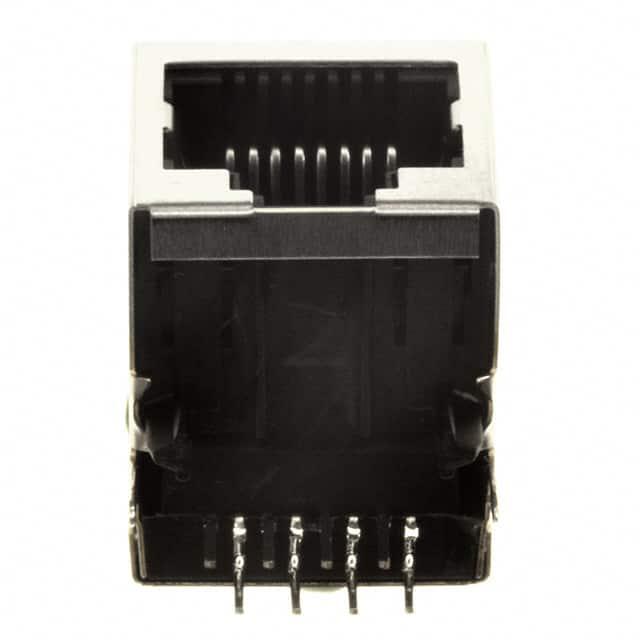

J0011D01NL

厂牌: PULSE ELECTRONICS
产品描述: Conn RJ-45 F 8 POS 2.54mm Solder RA Thru-Hole 8 Terminal 1 Port Cat 5/Cat 6
供应商型号: J0011D01NL
供应商: 国内现货
标准整包数: 1
PULSE ELECTRONICS 模块化连接器 - 磁性插孔 J0011D01NL

J0011D01NL概述

    PulseJack™ 1x1 Tab-DOWN RJ45 技术手册

    1. 产品简介


    PulseJack™ 是一款符合IEEE 802.3标准的100Base-TX(快速以太网)RJ45连接器,具有集成磁性组件(ICM)。它适用于SOHO(小型办公室/家庭办公室)、LAN-on-Motherboard(集成在主板上的局域网)、Hub和Switch等应用。PulseJack™ 遵循FCC尺寸要求,并且通过了UL 94 V-0防火等级认证,能够在0°C到+70°C的工作温度范围内稳定运行。

    2. 技术参数


    - 峰值波峰焊接温度等级: 260°C
    - 适用电缆: CAT 5 和 CAT 6 快速以太网UTP电缆
    - 最小开放电路电感(OCL): 350 μH(带8mA偏置电流)
    - 最小隔离电压: ≥ 1500Vrms(满足IEEE 802.3要求)
    - 机械耐久性: 插拔寿命达到750次,最大插拔力为5磅(2.268公斤),最大保持力为20磅(9.072公斤)
    - 电气特性:
    - 插入损耗: 典型值-1 dB
    - 回波损耗: 典型值-20 dB
    - 近端串扰抑制: 典型值-16 dB
    - 高压测试(Hipot): 2250 VDC
    - 接口规格:
    - 插头到插座的最大插拔力: 5磅(2.268公斤)
    - 插头到插座的耐用性: 750次插入
    - 插头到插座的保持力: 20磅(9.072公斤)

    3. 产品特点和优势


    - 高可靠性: 满足IEEE 802.3标准,确保在高速网络通信中的稳定性。
    - 多功能兼容性: 可用于多种网络设备,如路由器、交换机和适配器等。
    - 优异的电气性能: 插入损耗和回波损耗等关键指标表现优异。
    - 高机械耐久性: 可经受多达750次的插拔,适用于高使用频率的应用场景。
    - 宽工作温度范围: 支持从0°C到+70°C的环境条件。

    4. 应用案例和使用建议


    - 应用场景:
    - 家庭和办公网络环境中的SOHO设备
    - 集成在主板上的局域网(LAN-on-Motherboard)
    - 数据中心的Hub和Switch
    - 使用建议:
    - 确保所使用的电缆符合CAT 5或CAT 6标准。
    - 在高湿度环境下使用时,应注意防潮措施。
    - 定期检查连接器的磨损情况,及时更换以保证系统稳定性。

    5. 兼容性和支持


    - 兼容性: 适用于各种标准RJ45插头,兼容主流网络设备。
    - 支持: 脚本和技术文档丰富,可从Pulse Electronics官网获取。
    - 维护: 建议定期进行清洁和检查,以延长使用寿命。

    6. 常见问题与解决方案


    - 问题1: 插拔时手感不适
    - 解决方案: 检查是否有灰尘或异物进入,必要时清理连接器接口。

    - 问题2: 传输速率降低
    - 解决方案: 确认所使用的电缆符合标准,检查接线是否存在接触不良的情况。

    7. 总结和推荐


    PulseJack™ 1x1 Tab-DOWN RJ45是一款专为高速以太网设计的高性能连接器。它在机械耐久性、电气性能和兼容性方面表现出色,适用于多种应用场景。强烈推荐在需要高可靠性的网络环境中使用。

J0011D01NL参数

参数
长*宽*高 16.26mm(长度)*21.59mm(高度)
安装方式 通孔安装
应用等级 商业级
零件状态 在售
包装方式 托盘

J0011D01NL厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

J0011D01NL数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 模块化连接器 - 磁性插孔 PULSE ELECTRONICS J0011D01NL J0011D01NL数据手册

J0011D01NL封装设计

查看详情并下载
Symbol
Footprint
3D Model
