JX0026D21NL

厂牌: PULSE ELECTRONICS
产品描述:
供应商型号: 553-2728-5-ND
供应商: Digi-Key
标准整包数: 1

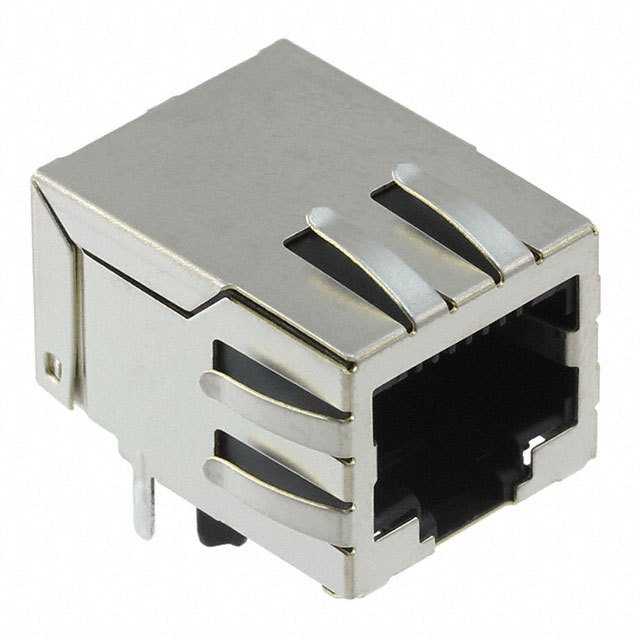

PULSE ELECTRONICS 模块化连接器 - 磁性插孔 JX0026D21NL

JX0026D21NL概述

    PulseJackTM 延长温度工业级产品

    产品简介


    PulseJackTM 是专为工业应用设计的一系列以太网连接器,具有增强的电磁干扰(EMI)性能和广泛的温度范围支持。这些连接器适用于非AutoMDIX 和 AutoMDIX 模式,并且完全符合 IEEE803.2 标准。它们能够承受极端的工作温度范围(-40°C 至 +85°C),提供出色的稳定性和可靠性。PulseJackTM 系列的主要功能包括支持非自动交叉和自动交叉模式,完全符合IEEE803.2标准,并具备RoHS-6认证。

    技术参数


    - 温度范围:-40°C 至 +85°C
    - 焊接峰值温度:260°C
    - 插入损耗:典型值为 -1 dB
    - 回波损耗:典型值为 -20 dB (1 MHz)
    - 串扰排斥:典型值为 -16 dB (1 MHz)
    - 额定耐压:1500 Vrms
    - 机械特性:
    - 插拔力:最大5磅/2.268公斤
    - 插入次数:至少750次
    - 兼容性:符合行业标准RJ-45针脚布局
    - MSL等级:2级(低湿度敏感度)

    产品特点和优势


    - 增强的EMI性能:有效减少外部电磁干扰的影响,确保信号传输的稳定性。
    - 广泛的工作温度范围:适合各种极端环境,包括严寒和高温地区。
    - 全兼容性:与现有PulseJack系列产品兼容,可直接替换而无需更改其他组件。
    - 严格的机械性能测试:确保长时间使用的耐用性和可靠性。

    应用案例和使用建议


    - 应用场景:PulseJackTM 适用于需要高可靠性的工业网络系统,如工厂自动化、智能交通系统和远程监控等。
    - 使用建议:
    - 在安装过程中注意正确的插拔力度,避免因过度施力导致损坏。
    - 定期检查连接器的清洁情况,防止灰尘和污垢影响信号传输质量。

    兼容性和支持


    - 兼容性:与大多数标准的以太网设备和网络管理系统兼容。
    - 支持信息:
    - 美洲区:prodinfonetworkamericas@pulseelectronics.com
    - 欧洲区:comms-Apps-Europe@pulseelectronics.com
    - 亚太区:prodinfonetworkapac@pulseelectronics.com

    常见问题与解决方案


    1. 问:如何判断连接器是否损坏?
    - 答:可以通过检查连接器的外观是否有明显的破损或接触不良现象来判断。如果怀疑损坏,可以使用专业的测试工具进行测试。
    2. 问:如何处理插拔时的困难?
    - 答:确保正确对齐插头和插座,适度施力进行插拔。如果依然存在问题,可能需要清洁插头和插座的接触点。

    总结和推荐


    PulseJackTM 延长温度工业级产品是一款高度可靠的工业级以太网连接器,具备卓越的EMI性能、广泛的温度适应能力和严格的机械测试标准。对于需要在恶劣环境下工作的工业应用来说,这是一款值得信赖的选择。建议在选择工业级网络连接解决方案时优先考虑PulseJackTM系列。

JX0026D21NL参数

参数
长*宽*高 21.59mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

JX0026D21NL厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

JX0026D21NL数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 模块化连接器 - 磁性插孔 PULSE ELECTRONICS JX0026D21NL JX0026D21NL数据手册

JX0026D21NL封装设计

查看详情并下载
Symbol
Footprint
3D Model
