J3026G01DNLT

厂牌: PULSE ELECTRONICS
产品描述: Conn RJ-45 F 8 POS 1.02mm Solder RA SMD 12 Terminal 1 Port T/R
供应商型号: UA-J3026G01DNLT
供应商: 海外现货
标准整包数: 75

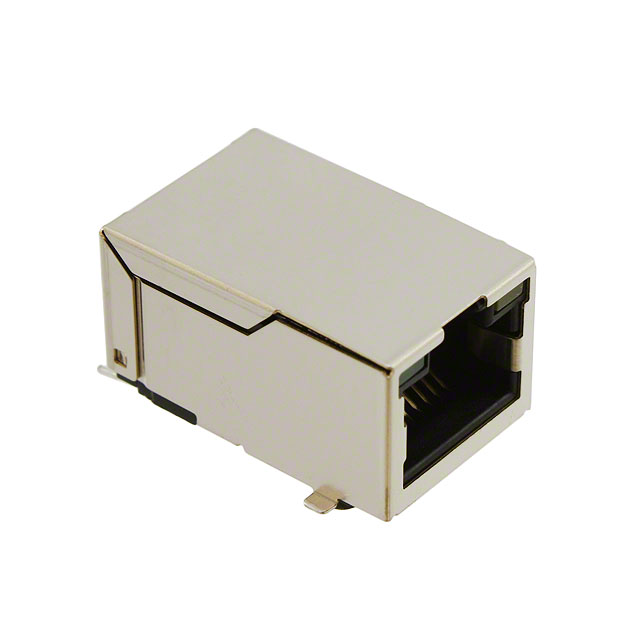

PULSE ELECTRONICS 模块化连接器 - 磁性插孔 J3026G01DNLT

J3026G01DNLT概述

    # PulseJack™ Surface Mount 1x1 RJ45 Connector 技术手册

    产品简介


    PulseJack™ 是一款表面贴装 (SMT) 1x1 RJ45 连接器模块,专为以太网(10/100Base-TX)传输而设计,适用于数据级非屏蔽双绞线电缆(UTP-3、5e 和 6)。这款连接器集成了变压器和 EMI 滤波器,提供卓越的电磁干扰抑制能力。它广泛应用于适配卡、多端口设备以及网络接口卡(NIC)等领域。
    主要功能
    - 支持 10Base-T 和 100Base-TX 数据传输协议。
    - 内置 1:1 变压器,提供 1500Vrms 的最小隔离电压。
    - 卓越的 EMI 滤波性能,确保系统稳定性。
    - 紧凑型设计,适合空间受限的应用场景。
    应用领域
    - 网络接口卡(NIC)
    - 数字机顶盒
    - 工业控制设备
    - 多端口通信设备

    技术参数


    以下为 PulseJack™ 的关键技术规格:
    | 参数类别 | 具体指标 |

    | 工作频率 | 1 MHz 至 100 MHz |
    | 插入损耗 | 最大 1.0 dB |
    | 返回损耗 | 最小 14 dB |
    | 串扰 | 最小 18 dB |
    | 共模抑制比 | 最小 35 dB |
    | 绝缘电压 | ≥ 1500Vrms |
    | 温度范围 | 工作温度:0°C 至 +70°C,扩展温度:-40°C 至 +85°C |
    | 峰值焊接温度| RoHS 规范允许的 245°C |
    | 包装方式 | 单个包装:Tray(80/tray),Tape & Reel(90/reel) |

    产品特点和优势


    PulseJack™ 表面贴装 RJ45 连接器以其高性能和高可靠性著称,具体特点如下:
    1. 高度集成化设计:内部集成变压器和 EMI 滤波器,减少了外部元件的需求,降低了整体成本。
    2. 严格的品质保证:满足 IEEE 802.3 规范要求,同时通过 1500Vrms 高压测试,确保系统的长期稳定性。
    3. 优异的兼容性:经过与主流 IC 制造商的合作优化,可兼容多种型号的以太网控制器。
    4. 环保设计:RoHS 合规,支持无铅焊接工艺,符合现代电子制造标准。
    5. 耐用性强:可承受高达 750 次插拔测试,保证长期使用的可靠性。

    应用案例和使用建议


    应用案例
    1. 数字机顶盒:用于家庭宽带接入点,通过 UTP-5e 或 UTP-6 线缆实现高速数据传输。
    2. 工业交换机:适配于工厂自动化环境中的多端口通信设备,支持多种协议转换。
    3. 网络适配卡:为计算机或其他设备提供高速网络连接接口。
    使用建议
    1. 布局优化:在 PCB 设计时,确保滤波电容紧邻电源引脚放置,以增强 EMI 抑制效果。
    2. 接地连接:短距离接地走线有助于减少噪声干扰,提高信号完整性。
    3. 物理安装:采用标准尺寸设计,便于安装到任何符合 FCC 第 68 条规定的机箱内。

    兼容性和支持


    PulseJack™ 具备广泛的兼容性,能够无缝对接主流以太网芯片组,如 Intel、Broadcom 和 Realtek 等品牌的产品。此外,PulseElectronics 提供全面的技术支持服务,包括产品选型指导、工程样品提供及售后服务保障。

    常见问题与解决方案


    以下是一些常见问题及其解决方法:
    | 问题描述 | 解决方案 |

    | 插头无法正常插入 | 检查连接器孔位是否对齐或存在异物。 |
    | 设备连接后无法通信 | 确认 PCB 走线无误,检查滤波电容是否正确。 |
    | EMI 干扰严重 | 调整 PCB 布局,增加接地层并重新测试。 |

    总结和推荐


    PulseJack™ Surface Mount 1x1 RJ45 连接器凭借其紧凑设计、高性价比及卓越性能,成为当今高速以太网设备的理想选择。无论是开发阶段还是批量生产,它都能提供稳定可靠的支持。强烈推荐给需要高性能、低成本网络解决方案的设计工程师。
    如需进一步了解或订购,请访问 PulseElectronics 官方网站或联系区域销售代表。

J3026G01DNLT参数

参数
长*宽*高 16.1mm(长度)*25.4mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

J3026G01DNLT厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

J3026G01DNLT数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 模块化连接器 - 磁性插孔 PULSE ELECTRONICS J3026G01DNLT J3026G01DNLT数据手册

J3026G01DNLT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
75+ $ 6.925 ¥ 58.0315
225+ $ 6.35 ¥ 53.213
库存: 1200
起订量: 75 增量: 75
交货地:
最小起订量为:75
合计: ¥ 4352.36
