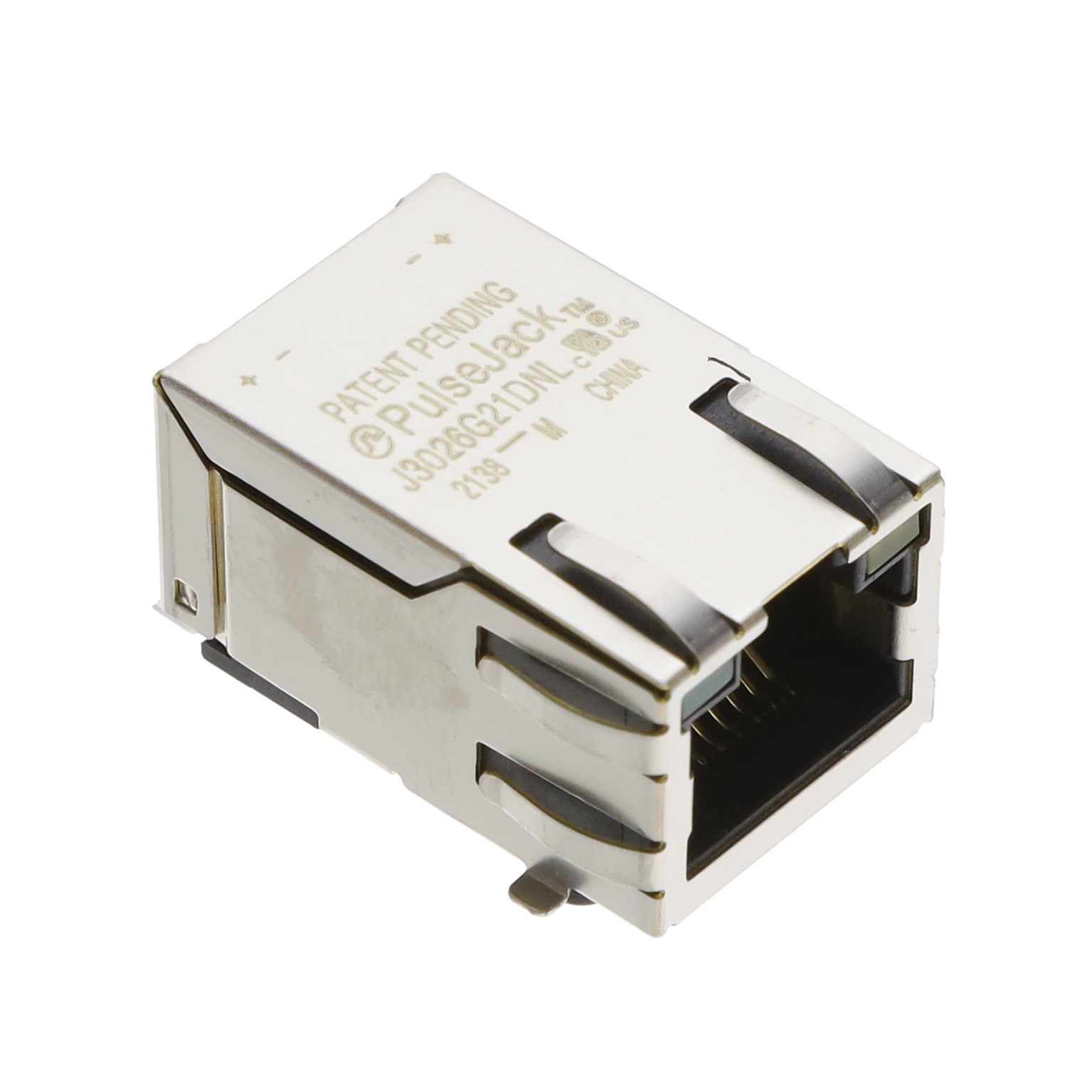

J3026G21DNLT

厂牌: PULSE ELECTRONICS
产品描述: Conn RJ-45 F 8 POS 1.02mm Solder RA SMD 12 Terminal 1 Port T/R
供应商型号: UA-J3026G21DNLT
供应商: 海外现货
标准整包数: 75
PULSE ELECTRONICS 模块化连接器 - 磁性插孔 J3026G21DNLT

J3026G21DNLT概述

    PulseJack™ Surface Mount 1x1 产品技术手册

    产品简介


    PulseJack™ 是一款面向10Base-T 和 100Base-TX 传输设计的表面贴装 RJ45 连接器模块。适用于10/100Base-TX 等数据级无屏蔽双绞线电缆(UTP-3, UTP-5e, 和 UTP-6)的实施。该系列产品提供了出色的电磁干扰(EMI)滤波能力,适合于适配卡和多端口应用。产品型号包括 J0C、JV 和 J3 系列,均符合IEEE 802.3 规范,并提供高隔离度和广泛的带宽,旨在实现卓越的系统性能。

    技术参数


    - 工作频率范围: 1 MHz 至 100 MHz
    - 最小隔离电压: 1500Vrms
    - 共模抑制比 (CMRR): 最小 1 dB
    - 插入损耗: 最大 0.1 dB
    - 交扰抑制: 最小 1 dB
    - 回波损耗: 最小 15 dB
    - 引脚布局: 1:1 传输到接收
    - 工作温度范围: 0°C 至 70°C
    - 湿度敏感等级 (MSL): 2 级
    - 环境标准: RoHS 合规
    - 焊锡耐温: 峰值波峰焊接温度 245°C

    产品特点和优势


    1. 卓越的 EMI 滤波能力: 具备良好的电磁干扰过滤能力,有助于提升整体系统可靠性。
    2. 高隔离度: 隔离电压高达 1500Vrms,保证电路间的电绝缘。
    3. 紧凑设计: 表面贴装 (SMT) 设计,便于集成,节省空间。
    4. 高可靠性: 经过严格的温度循环测试,确保在恶劣环境中稳定运行。
    5. 与主要 IC 制造商合作: 保证与各类网络芯片的良好兼容性。

    应用案例和使用建议


    应用案例:
    - 用于机顶盒和网络接口卡(NIC)
    - 广泛应用于数据通信、物联网设备等领域
    使用建议:
    - 在 PCB 布局时,将去耦电容器放置在 VCC 和连接处附近以获得最佳 EMI 抑制效果。
    - 接地连接应尽可能短,避免信号衰减。
    - 考虑到温度的影响,应在 -40°C 至 85°C 的范围内进行测试,以验证产品在极端条件下的表现。

    兼容性和支持


    PulseJack™ 与多种标准设备具有良好的兼容性,符合行业标准,能够轻松融入现有的硬件系统中。Pulse Electronics 提供详尽的技术支持,包括安装指南、维护手册及售后支持,确保客户能够高效地使用该产品。

    常见问题与解决方案


    1. 问题: 产品在高温下工作不稳定。
    - 解决方法: 确保产品安装在合适的散热条件下,并定期检查 PCB 布局和走线。
    2. 问题: 插拔次数有限。
    - 解决方法: 确保正确安装和拆卸,避免频繁强制插拔,建议按照规范操作。
    3. 问题: 遇到 EMI 问题。
    - 解决方法: 使用外部滤波器,并确保接地连接合理。

    总结和推荐


    PulseJack™ 系列产品凭借其高隔离度、优良的 EMI 滤波能力和紧凑的设计,在数据通信领域表现出色。其卓越的性能使其成为各类网络设备的理想选择。强烈推荐给需要高性能、高可靠性的应用场合,如机顶盒、路由器、交换机等。
    综上所述,PulseJack™ 表面贴装 1x1 连接器是一款值得信赖且高度推荐的产品。

J3026G21DNLT参数

参数
安装方式 贴片安装
应用等级 商业级
零件状态 在售
包装方式 卷带包装

J3026G21DNLT厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。
