J1006F21NL

厂牌: PULSE ELECTRONICS
产品描述:
供应商型号: N-J1006F21NL
供应商: 云汉优选
标准整包数: 1

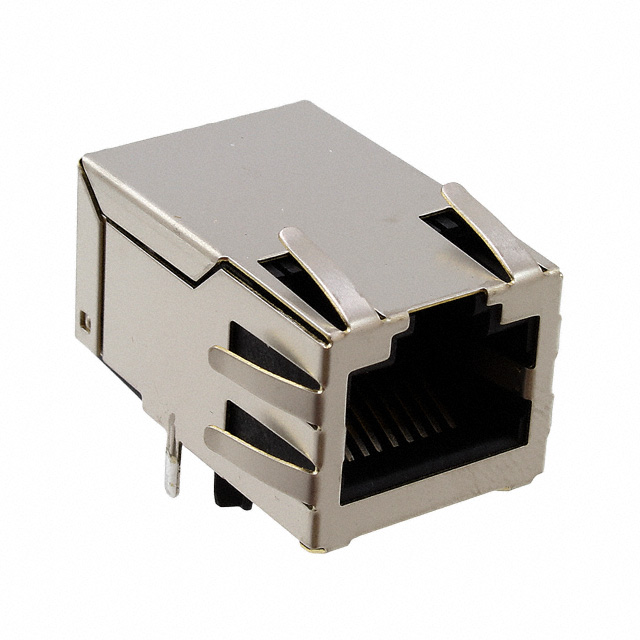

PULSE ELECTRONICS 模块化连接器 - 磁性插孔 J1006F21NL

J1006F21NL概述

    PulseJack™ 1x1 Tab-UP RJ45 技术手册

    产品简介


    PulseJack™ 是一款专为高速以太网设计的1x1 Tab-UP RJ45连接器。它集成了8针(J1系列)和6针(JP系列)集成磁性元件,适用于各种网络应用,如ADSL调制解调器、LAN-on-Motherboard、Hub和Switch等。该产品不仅提供出色的电磁干扰抑制能力,还通过了严格的电缆耐久性测试。

    技术参数


    PulseJack™ 的主要技术参数如下:
    - 峰值波峰焊接温度: 260°C
    - 适配线缆: CAT 5 & 6 UTP 或更高级别
    - 符合标准: IEEE 802.3 规范
    - 最小耦合电感: 350μH,带8mA偏置电流
    - 插入损耗: 通常为0.01至0.40 dB
    - 串扰: 通常为-16至-12 dB
    - 共模抑制比: 通常为20至30 dB
    - 回波损耗: 通常为-20至-10 dB
    - 工作温度范围: 0°C 至 +70°C
    - 机械性能: 插拔力最大为5磅(2.268公斤),插拔次数至少750次
    - 材料规格: 屏蔽接触材料为黄铜,镀镍并选择性镀金,厚度为10至20微英寸;非屏蔽部分材料为磷青铜

    产品特点和优势


    PulseJack™ 的显著特点是其高性能的电磁干扰抑制能力和优良的电缆耐久性。该产品采用了先进的磁性元件设计,能够在复杂环境中保持稳定的信号传输。此外,其高密度集成的设计使其非常适合紧凑型网络设备的应用。

    应用案例和使用建议


    PulseJack™ 可广泛应用于多种网络设备中,例如家庭路由器、企业级交换机、无线接入点等。在实际应用中,用户应注意正确安装并确保接地良好,以避免信号干扰。建议在安装过程中遵循制造商提供的面板切割尺寸和建议的PCB布局,以获得最佳效果。

    兼容性和支持


    PulseJack™ 与多种标准RJ45接口兼容,可以轻松集成到现有网络系统中。Pulse Electronics 提供详尽的技术支持和售后服务,用户可以通过官方联系方式获取帮助。

    常见问题与解决方案


    以下是一些常见的问题及解决方法:
    1. 信号传输不稳定: 检查接地是否良好,确认所有连接处没有松动。
    2. 插拔力过大: 确认插头和插座是否匹配,检查是否有灰尘或污垢影响。
    3. 插入次数不足: 确保每次插拔操作都轻柔进行,避免过度施力。

    总结和推荐


    综上所述,PulseJack™ 是一款高性能的1x1 Tab-UP RJ45连接器,具备出色的电磁干扰抑制能力和良好的电缆耐久性。适用于各类网络设备,特别适合需要高可靠性的应用场景。对于需要高质量网络连接的企业和个人用户,我们强烈推荐使用PulseJack™。
    如有任何疑问或需要进一步的帮助,欢迎联系 Pulse Electronics 的客户服务团队。

J1006F21NL参数

参数
长*宽*高 16.26mm(长度)*25.4mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装,托盘

J1006F21NL厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

J1006F21NL数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 模块化连接器 - 磁性插孔 PULSE ELECTRONICS J1006F21NL J1006F21NL数据手册

J1006F21NL封装设计

查看详情并下载
Symbol
Footprint
3D Model
