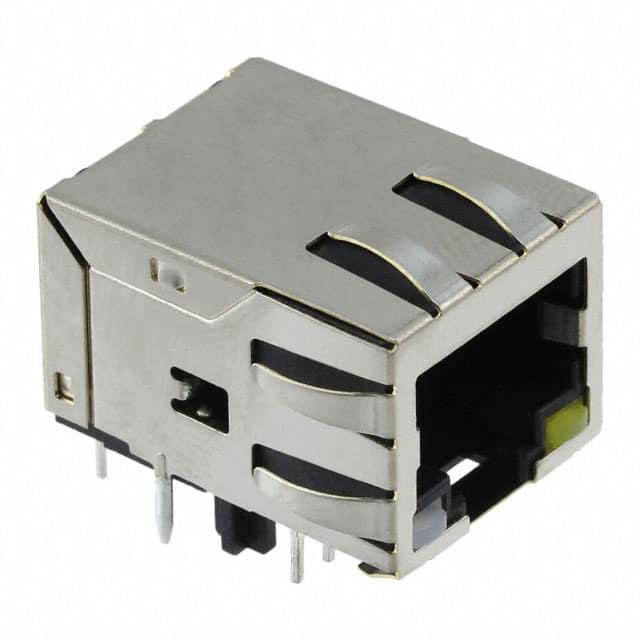

JP011821UNL

厂牌: PULSE ELECTRONICS
产品描述: Conn RJ-45 F 8 POS 2.03mm Solder RA Thru-Hole 10 Terminal 1 Port Cat 5/Cat 6
供应商型号: 11M-JP011821UNL
供应商: 云汉优选
标准整包数: 1
PULSE ELECTRONICS 模块化连接器 - 磁性插孔 JP011821UNL

JP011821UNL概述

    # PulseJack™ 1x1 Tab-UP RJ45 技术手册

    产品简介


    PulseJack™ 是一款专为高速以太网设计的1x1 Tab-UP RJ45连接器。它主要用于支持Fast Ethernet(100Base-TX)的应用场景,如ADSL调制解调器、LAN-on-Motherboard以及Hub和Switch设备。其内置磁性元件设计使得PulseJack™ 在EMI抑制方面表现出色,适合用于CAT 5及更高标准的UTP电缆。

    技术参数


    | 参数 | 规格 |

    | 峰值波峰焊接温度 | ≤260°C |
    | 频率范围 | 1-100 MHz |
    | 最小电感 | 350μH(偏置电流8mA) |
    | 插入损耗 | ≤-1.0 dB (1-50 MHz) |
    | 回波损耗 | ≥10 dB (1-50 MHz) |
    | 共模抑制比 | ≥40 dB (1-50 MHz) |
    | 串扰 | ≤-20 dB (1-50 MHz) |
    | 最大接插力 | 5 Ibs / 2.268 kgs |
    | 最大脱插力 | 5 Ibs / 2.268 kgs |
    | 持久性插拔次数 | 750次 |
    | 防潮等级 | 1 级 |
    | 镀层材料 | 黄铜、镍、磷青铜 |

    产品特点和优势


    PulseJack™ 在设计上突出了高性能、高可靠性和优越的EMI抑制能力。这些特点使得它非常适合于需要高质量信号传输的应用场景。其内部的磁性元件可以有效地抑制电磁干扰,确保数据传输的稳定性。此外,PulseJack™ 符合RoHS标准,无铅环保,符合国际环保要求。

    应用案例和使用建议


    应用案例
    - ADSL调制解调器:PulseJack™ 可用于提高调制解调器的稳定性和传输速度。
    - LAN-on-Motherboard:在主板上集成网络功能时,PulseJack™ 可提供高效的信号传输。
    - Hub和Switch:在网络中心设备中,PulseJack™ 的高性能表现使其成为理想选择。
    使用建议
    - 正确布线:确保CAT 5或更高标准的UTP电缆正确安装,以达到最佳性能。
    - 接地处理:按照手册中的建议,将CHS GND连接到PCB的接地层,避免不必要的信号干扰。
    - 热管理:由于峰值波峰焊接温度可达260°C,建议进行有效的散热设计以保护电路板。

    兼容性和支持


    PulseJack™ 与大多数标准的1x1 RJ45接口兼容。厂商提供了详细的资料和支持文档,包括技术手册、电气图纸以及CAD模型,便于用户在设计和应用过程中参考。如果需要进一步的支持,可以联系当地的PulseElectronics代表。

    常见问题与解决方案


    问题1:如何确保正确的信号传输?
    解决方案:请按照手册中的建议,确保正确的电缆连接和良好的接地。同时,考虑使用屏蔽电缆以增强信号的抗干扰能力。
    问题2:接插过程中遇到过大的阻力怎么办?
    解决方案:检查接插部件是否有损伤或变形。如有必要,更换损坏的部件或重新安装。

    总结和推荐


    综上所述,PulseJack™ 1x1 Tab-UP RJ45是一款性能卓越、可靠性高的连接器,适用于多种高速以太网应用场合。其优越的EMI抑制能力和高可靠性的设计使其在市场上具有很强的竞争力。强烈推荐给需要高质量信号传输的应用场景。

JP011821UNL参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 托盘,管装

JP011821UNL厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

JP011821UNL数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 模块化连接器 - 磁性插孔 PULSE ELECTRONICS JP011821UNL JP011821UNL数据手册

JP011821UNL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 19
2+ ¥ 18
5+ ¥ 17
10+ ¥ 16
库存: 10
起订量: 1 增量: 25
交货地:
最小起订量为:1
合计: ¥ 19
直接购买
加入购物车
