首页  >  产品百科  >  JG0-0024NL

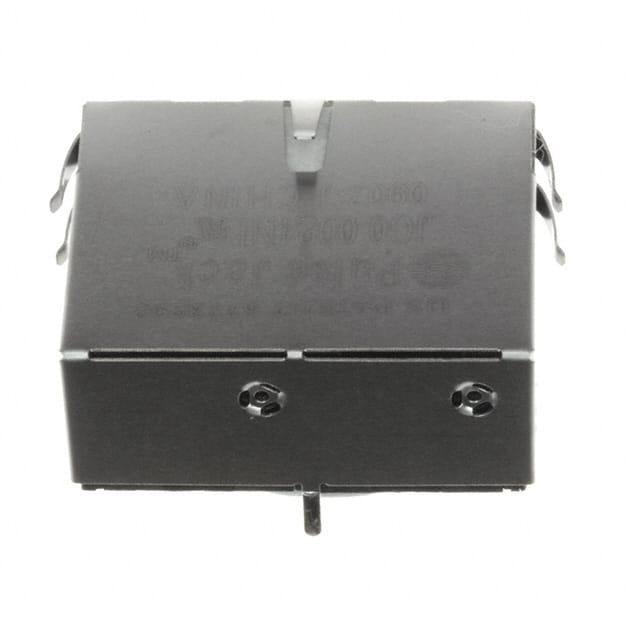

JG0-0024NL

厂牌: PULSE ELECTRONICS
产品描述: Conn RJ-45 F 20 POS 2.54mm Solder RA Thru-Hole 28 Terminal 2 Port Cat 5/Cat 6
供应商型号: JG0-0024NL
供应商: Master
标准整包数: 1
PULSE ELECTRONICS 模块化连接器 - 磁性插孔 JG0-0024NL

JG0-0024NL概述

    # PulseJack™ 1xN Tab-Up Technical Manual

    产品简介


    PulseJack™ 1xN Tab-Up 是一种集成了连接模块(ICM)的10/100/1000 Base-T RJ45连接器,可配备或不配备LED指示灯。这种连接器适用于多种网络应用,如小型办公家庭办公室(SOHO)、主板上的局域网(LAN-on-Motherboard)、集线器和交换机。其主要功能是通过内部磁性元件确保数据传输的稳定性和可靠性。

    技术参数


    主要技术规格
    - 峰值波峰焊接温度:260°C
    - 支持电缆类型:CAT 5、CAT 6 或更好的非屏蔽双绞线 (UTP)
    - 符合标准:IEEE 802.3
    - 阻抗:100Ω (± 15 Ω)
    - 最小共模扼流圈 (OCL):350µH
    - 最低隔离电压:1500Vrms
    电气特性
    | 频率范围 | 回波损耗 (dB) | 插入损耗 (dB) | 串扰 (dB) |

    | 1-10 MHz | -1.0 | -20 | -16 |
    | 30 MHz | -1.0 | -16 | -12 |
    | 60-80 MHz| -1.0 | -12 | -40 |
    | 1-125 MHz| -1.0 | -35 | -30 |
    | 125-500 MHz| -1.0 | -30 | -20 |
    工作环境
    - 操作温度:0°C 至 +70°C
    - 耐久性测试:750次插入
    其他规格
    - 插拔力:最大插拔力为5磅(约2.268公斤)
    - 引脚材料:黄铜
    - 接触镀层:镍镀层(厚度20-40µ英寸)覆盖黄铜,30µ英寸金镀层覆盖30-80µ英寸镍镀层
    - UL阻燃等级:V-0

    产品特点和优势


    PulseJack™ 1xN Tab-Up 在电磁干扰 (EMI) 抑制方面表现出色,具备高达350µH的最小共模扼流圈,能有效过滤噪声并保持数据传输的完整性。它还具有较高的回波损耗和插入损耗指标,确保了稳定的数据传输性能。此外,其机械耐用性高,能够承受多达750次插拔操作,适合频繁使用的场景。

    应用案例和使用建议


    应用案例
    PulseJack™ 1xN Tab-Up 广泛应用于小型办公家庭办公室(SOHO)、主板上的局域网(LAN-on-Motherboard)、集线器和交换机。例如,在智能家居系统中,该连接器可以用于连接路由器和智能设备,确保高速且稳定的网络连接。
    使用建议
    1. 环境选择:确保安装环境温度不超过70°C,以避免过热影响设备寿命。
    2. 正确接线:严格按照电路图接线,特别是对于带有LED指示灯的产品,需要正确配置电源和信号线路。
    3. 防尘防水:在潮湿或多尘环境中使用时,建议采取额外的防护措施,如防水套等。

    兼容性和支持


    PulseJack™ 1xN Tab-Up 与各种标准的RJ45接口完全兼容,适用于不同品牌的设备。厂商提供全面的技术支持,包括但不限于产品文档、样品、技术咨询和售后维修服务。联系信息如下:
    - 美洲地区:prodinfonetworkamericas@pulseelectronics.com
    - 欧洲地区:comms-Apps-Europe@pulseelectronics.com
    - 亚太地区:prodinfonetworkapac@pulseelectronics.com

    常见问题与解决方案


    1. 问题:设备无法正常连接
    - 解决方案:检查接线是否正确,确认所有连接点无松动或短路现象。
    2. 问题:信号传输不稳定
    - 解决方案:确认所用电缆质量良好,同时检查是否有其他电器设备引起电磁干扰。
    3. 问题:LED指示灯不亮
    - 解决方案:检查LED引脚连接是否正确,确认电源供应是否正常。

    总结和推荐


    PulseJack™ 1xN Tab-Up 是一款高性能、稳定可靠的网络连接器,适用于多种应用场景。其出色的EMI抑制能力和高稳定性使其成为高端网络设备的理想选择。推荐在需要高质量网络连接的场合使用此产品,特别是在对信号传输要求较高的环境中。

JG0-0024NL参数

参数
长*宽*高 31.19mm(长度)*25.4mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘

JG0-0024NL厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

JG0-0024NL数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 模块化连接器 - 磁性插孔 PULSE ELECTRONICS JG0-0024NL JG0-0024NL数据手册

JG0-0024NL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 25.047 ¥ 212.1481
5+ $ 17.8324 ¥ 148.269
10+ $ 17.0912 ¥ 142.1063
30+ $ 16.0121 ¥ 133.134
60+ $ 15.0414 ¥ 124.9969
90+ $ 14.443 ¥ 118.2734
120+ $ 14.443 ¥ 118.2734
库存: 149
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 212.14
