J0B-0364NL

厂牌: PULSE ELECTRONICS
产品描述:
供应商型号: N-J0B-0364NL
供应商: 云汉优选
标准整包数: 1

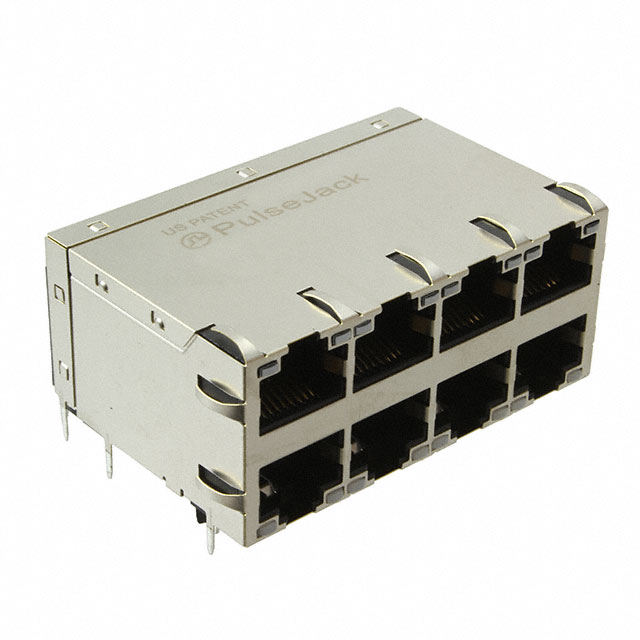

PULSE ELECTRONICS 模块化连接器 - 磁性插孔 J0B-0364NL

J0B-0364NL概述

    PulseJack® 2xN Gigabit PoE 技术手册

    1. 产品简介


    PulseJack® 是一种专为网络设备设计的高性能PoE(Power over Ethernet)集成连接器。它具备两个或多个网络端口,可以传输10/100/1000Base-T标准的数据,并且能够在同一对信号线上提供电力供应。这些连接器适用于CAT 5 和 CAT 6 UTP电缆,符合IEEE 802.3af标准,适合广泛的网络应用。

    2. 技术参数


    以下是PulseJack® 的主要技术参数:
    | 参数 | 值 |

    | 支持电缆类型 | CAT 5 和 CAT 6 UTP电缆 |
    | 电源供给 | 符合IEEE 802.3af标准 |
    | 最小输出电感 | 350μH |
    | 偏置电流 | 8mA |
    | 频率范围 | 1-125 MHz |
    | 插入损耗 | -0.8 dB (典型值) |
    | 绝缘耐压测试电压 | 2250 Vdc最小值 |
    | 回波损耗 | -40 dB (典型值) |
    | 共模抑制比 | 75 dB (典型值) |
    | 跨接损耗 | -40 dB (典型值) |
    | 接触电阻 | 100Ω (±15Ω) |

    3. 产品特点和优势


    PulseJack® 2xN Gigabit PoE 连接器具有以下特点和优势:
    - 高性能:专为最大电磁干扰抑制而设计,确保稳定的网络传输。
    - 高可靠性:满足FCC尺寸要求,符合RoHS标准。
    - 易用性:支持多种电缆类型和标准,便于安装和使用。
    - 安全可靠:通过严格的绝缘耐压测试,确保安全操作。
    - 通用性强:适用于各种网络设备,涵盖不同应用场景。

    4. 应用案例和使用建议


    PulseJack® 连接器广泛应用于企业级交换机、路由器、无线接入点等网络设备中。例如,在数据中心部署中,PulseJack® 可以通过单一线缆实现数据传输和电力供给,大大减少了布线复杂度和成本。
    使用建议:
    - 确保使用符合CAT 5 或CAT 6标准的UTP电缆。
    - 在安装过程中,注意检查电缆连接是否牢固,避免松动导致信号衰减。
    - 定期进行维护检查,特别是接触电阻和回波损耗的检测,以确保长期稳定运行。

    5. 兼容性和支持


    PulseJack® 连接器与其他常见的网络设备高度兼容。Pulse Electronics 提供详尽的技术支持,包括产品的安装指南、维护手册和技术咨询,以确保客户能够充分利用其性能优势。

    6. 常见问题与解决方案


    1. 问题:插入损耗偏高
    - 解决方案:检查电缆连接是否正确,确保使用高品质的UTP电缆。

    2. 问题:设备无法识别
    - 解决方案:确认设备与PulseJack® 连接器是否都符合IEEE 802.3af标准。

    3. 问题:发热异常
    - 解决方案:检查电源供电是否稳定,确保使用环境温度不超过规定范围。

    7. 总结和推荐


    PulseJack® 2xN Gigabit PoE 连接器以其卓越的性能、高可靠性以及广泛的兼容性,在网络设备中占据重要地位。无论是企业级应用还是家庭网络,这款连接器都能提供可靠稳定的解决方案。我们强烈推荐在需要高性能PoE连接器的应用场景中选用PulseJack®。
    更多详细信息,请联系Pulse Electronics 官方渠道获取技术支持。

J0B-0364NL参数

参数
长*宽*高 63mm(长度)*41.53mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘

J0B-0364NL厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

J0B-0364NL数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 模块化连接器 - 磁性插孔 PULSE ELECTRONICS J0B-0364NL J0B-0364NL数据手册

J0B-0364NL封装设计

查看详情并下载
Symbol
Footprint
3D Model
