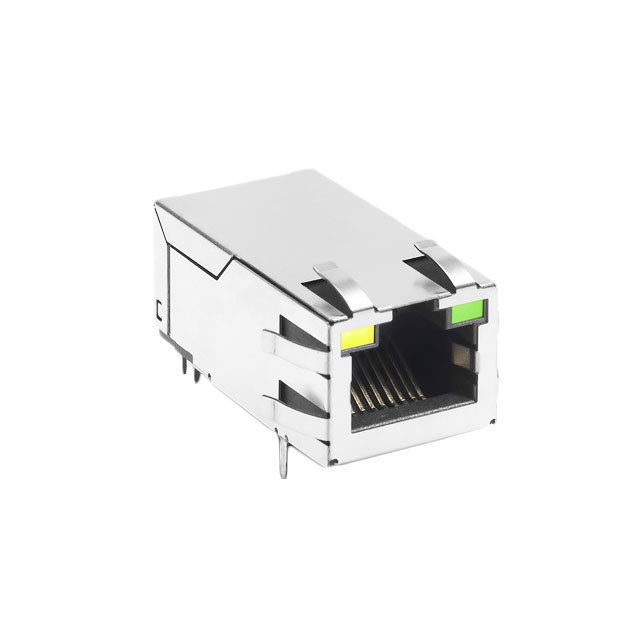

JK0-0177NL

厂牌: PULSE ELECTRONICS
产品描述: Conn RJ-45 F 8 POS 2.54mm Solder RA Thru-Hole 20 Terminal 1 Port
供应商型号: F-JK0-0177NL
供应商: 海外现货
标准整包数: 45
PULSE ELECTRONICS 模块化连接器 - 磁性插孔 JK0-0177NL

JK0-0177NL概述

    PulseJack™ 单端口千兆PoE+技术手册解析

    1. 产品简介


    PulseJack™ 是一种专为PoE(Power over Ethernet)应用设计的单端口千兆以太网模块。它集成了磁性元件,适用于大多数领先的物理层(PHY)制造商。该产品符合IEEE 802.3af/at标准,能够提供高达30W的电力传输,同时保持高带宽和良好的电磁干扰抑制能力。

    2. 技术参数


    以下是PulseJack™的主要技术规格和性能参数:
    - 插入损耗:在不同频率下的插入损耗分别为1-100 MHz时为-1.0 dB,30 MHz时为-16 dB,60-80 MHz时为-12 dB,100 MHz时为-10 dB。
    - 共模抑制比:典型值为44 dB。
    - 近端串扰:典型值为-37 dB。
    - 耐压等级:最小值为1500 Vrms。
    - 回波损耗:典型值在100Ω (± 15 Ω)下为-10 dB。
    - 操作温度范围:0°C 至 +70°C(JXK0型号为-40°C 至 +85°C)。
    - 接触材料:黄铜镀镍,磷青铜镀金。
    - 插拔力:最大插拔力为5磅/2.268千克,可承受至少500次插拔。

    3. 产品特点和优势


    PulseJack™具有以下独特功能和优势:
    - 高共模抑制比:有效减少外部干扰对信号传输的影响。
    - 低近端串扰:确保信号传输质量。
    - 高耐压等级:提高电路的安全性和可靠性。
    - 耐用性:经过严格的插拔测试,可承受频繁插拔操作。

    4. 应用案例和使用建议


    PulseJack™广泛应用于各种网络设备,如交换机、路由器、无线接入点等。实际使用场景如下:
    - 在监控系统中,利用PoE技术通过一根以太网线为摄像头供电并传输数据。
    - 在企业级网络中,作为中心交换机的一部分,支持多个终端设备的同时连接和供电。
    使用建议:
    - 确保设备安装时遵循正确的接地要求,避免不必要的EMI干扰。
    - 定期检查插头和插座的接触情况,防止松动导致的信号传输问题。

    5. 兼容性和支持


    PulseJack™具有良好的兼容性,适用于大多数标准的RJ45接口。同时,Pulse Electronics提供了全面的技术支持和售后服务,包括产品文档、在线技术支持和快速响应的客户支持服务。

    6. 常见问题与解决方案


    - Q: 插拔时出现接触不良的情况怎么办?
    - A: 检查插头和插座的接触面是否有污垢或氧化物,必要时可以使用清洁剂进行清理。
    - Q: 设备无法正常工作,电源指示灯不亮怎么办?
    - A: 确认PoE供电设备的输出电压是否符合要求,检查电缆连接是否稳固。

    7. 总结和推荐


    PulseJack™是一款高性能的单端口千兆PoE+模块,具有出色的电磁干扰抑制能力和良好的耐用性。无论是企业级还是家庭网络环境,PulseJack™都能提供稳定可靠的PoE解决方案。因此,我们强烈推荐使用PulseJack™来满足您的PoE应用需求。

JK0-0177NL参数

参数
长*宽*高 16.79mm(长度)*33.02mm(高度)
安装方式 通孔安装
应用等级 商业级
零件状态 在售
包装方式 散装,托盘

JK0-0177NL厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

JK0-0177NL数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 模块化连接器 - 磁性插孔 PULSE ELECTRONICS JK0-0177NL JK0-0177NL数据手册

JK0-0177NL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
45+ $ 6.899 ¥ 58.4343
90+ $ 6.8374 ¥ 57.9126
135+ $ 6.7758 ¥ 57.3909
库存: 765
起订量: 45 增量: 45
交货地:
最小起订量为:45
合计: ¥ 2629.54
