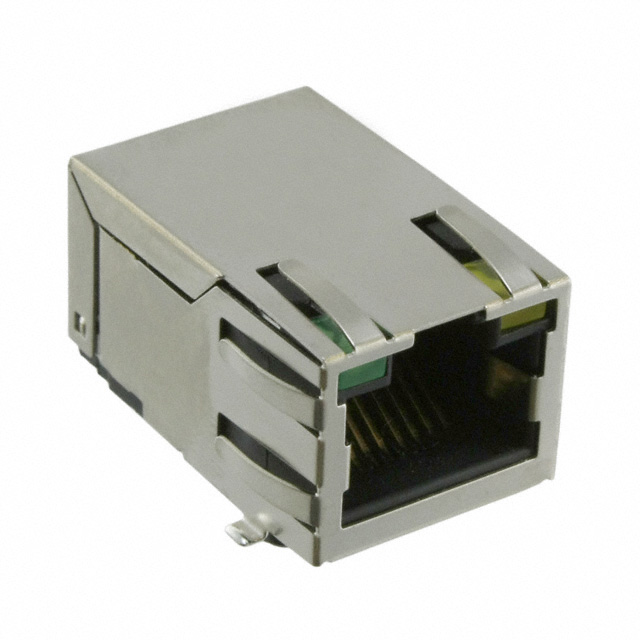

J3026G21DNL

厂牌: PULSE ELECTRONICS
产品描述: Conn RJ-45 F 8 POS 1.02mm Solder RA SMD 12 Terminal 1 Port Tray
供应商型号: UA-J3026G21DNL
供应商: 海外现货
标准整包数: 45
PULSE ELECTRONICS 模块化连接器 - 磁性插孔 J3026G21DNL

J3026G21DNL概述

    PulseJack™ Surface Mount 1x1 技术手册解析

    1. 产品简介


    PulseJack™ Surface Mount 1x1 是一种专门设计用于高速以太网传输的表面贴装型RJ45单端口连接器,广泛应用于诸如机顶盒和网络接口卡(NIC)等领域。它采用了内置磁性组件的设计,能够满足IEEE 802.3标准的要求,提供卓越的电磁干扰(EMI)抑制能力,并且具备最小1500Vrms的隔离性能。

    2. 技术参数


    - 工作温度范围: 0°C至+70°C,极端条件下可达-40°C至+85°C。
    - 引脚接触材料: 铜合金,镀镍和金处理,确保长期稳定性。
    - 引脚电镀: 金层厚度30-80微英寸镍,锡雾面,高耐热塑料外壳。
    - 隔离电压: 最小1500Vrms,符合IEEE 802.3标准要求。
    - 尺寸和重量: 具体尺寸根据不同型号略有差异,如J0C系列的重量为7.07克。
    - 包装方式: 可选择卷带或托盘包装。

    3. 产品特点和优势


    - 低阻抗传输: 实现低损耗的数据传输。
    - 快速响应时间: 快速响应时间有助于减少系统级抖动。
    - 鲁棒性: 能够承受回流焊工艺中的高温。
    - 低成本: 相对于其他同类产品具有更高的性价比。

    4. 应用案例和使用建议


    - 应用实例: 主要应用于机顶盒和网络接口卡(NIC)中。
    - 使用建议:
    - 最大EMI抑制: 将旁路电容器放置在VCC和50Ω SMT连接器的电源连接附近。
    - 缩短接地连接: 接地连接应尽可能短,以减少信号干扰。
    - 直连接口: 连接10/100IC与SMT连接器时,尽量减少走线方向的改变,以降低信号延迟。

    5. 兼容性和支持


    - 兼容性: 设计上已与主流IC制造商合作,保证与各种收发器的兼容性。
    - 支持服务: 可通过Pulse Electronics官网获取技术支持。

    6. 常见问题与解决方案


    - 问题: 连接器在回流焊接后出现损坏。
    - 解决方案: 确保焊接过程中的温度不超过245°C,并遵循正确的焊接工艺。
    - 问题: 长期使用后的电气性能下降。
    - 解决方案: 定期检查连接器的接触点,确保没有氧化或腐蚀现象。

    7. 总结和推荐


    PulseJack™ Surface Mount 1x1 连接器凭借其卓越的EMI抑制能力和高可靠性,非常适合于需要高性能传输的应用场合。其紧凑的设计和成本效益使其在市场上具有很强的竞争力。因此,强烈推荐使用此产品以提升系统的整体性能和稳定性。

J3026G21DNL参数

参数
长*宽*高 16.1mm(长度)*27mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 托盘,管装
